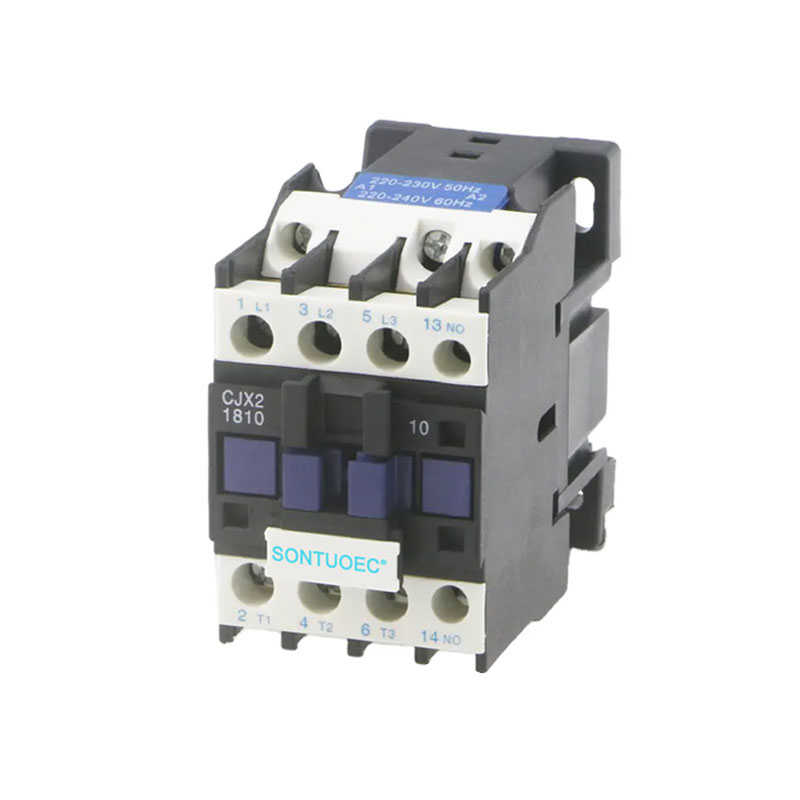

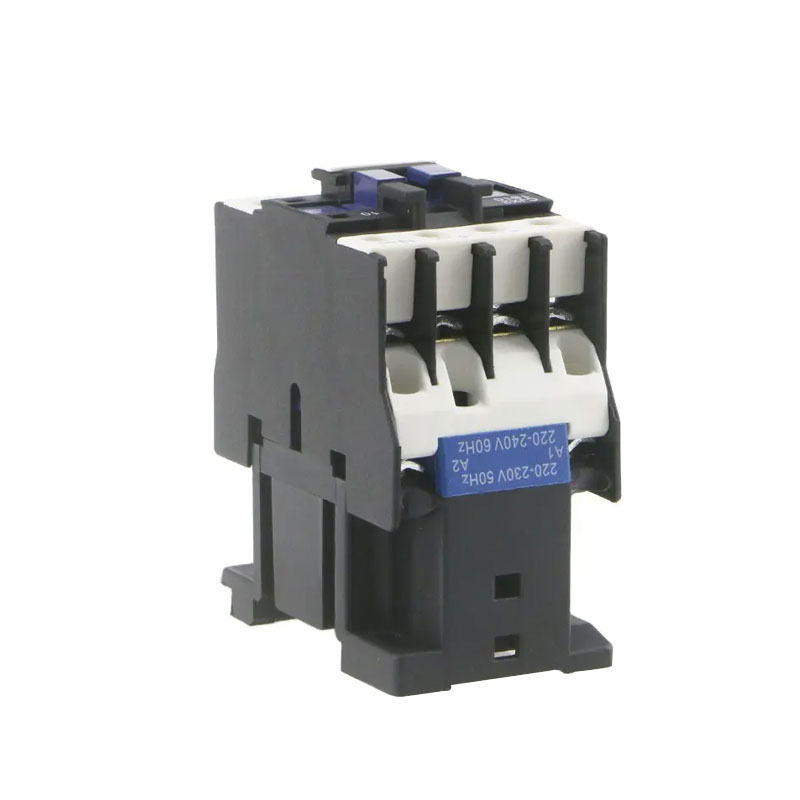

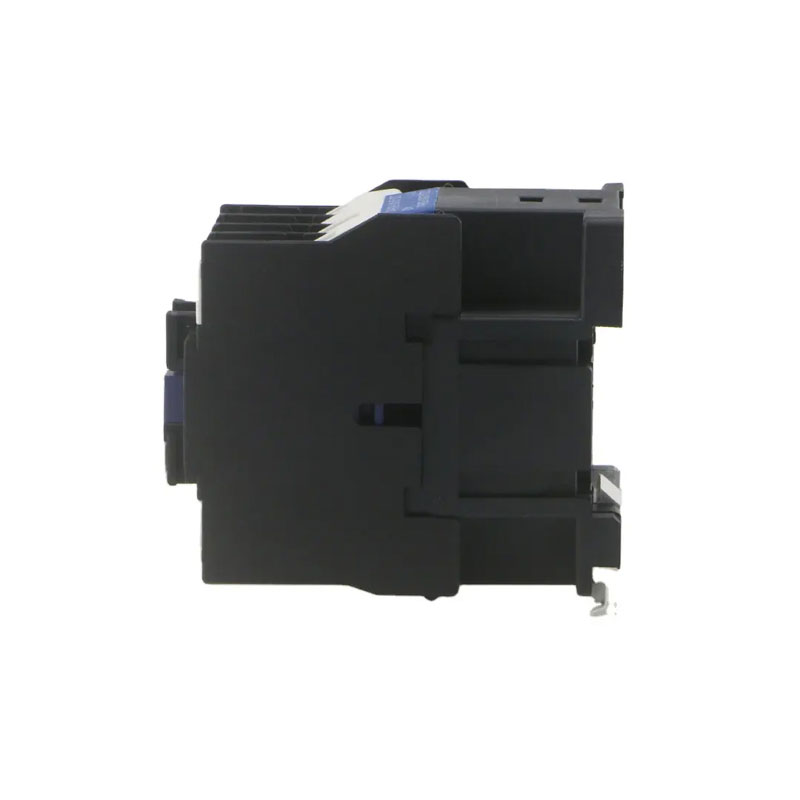

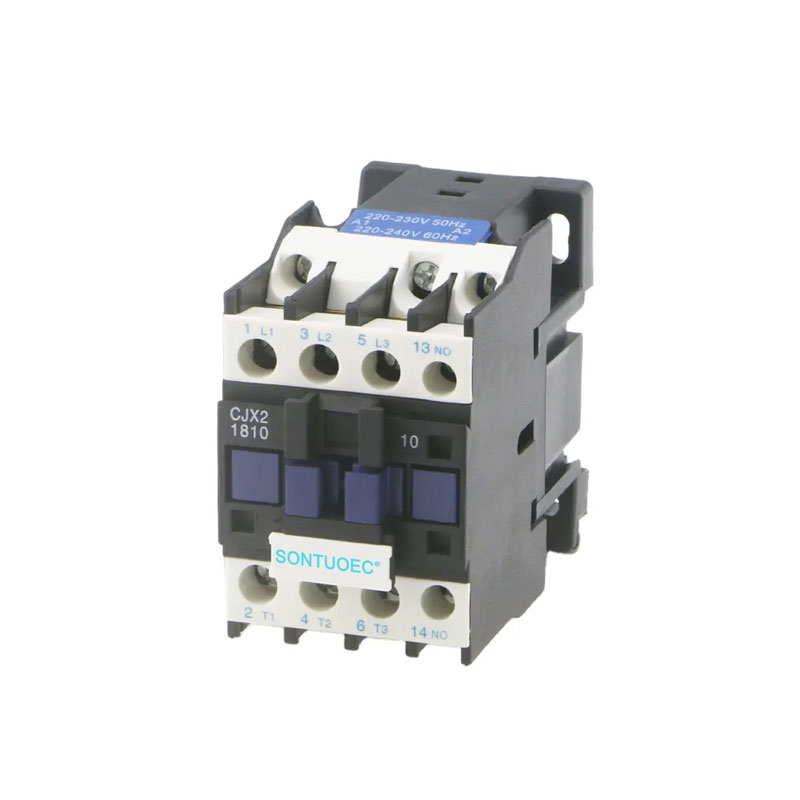

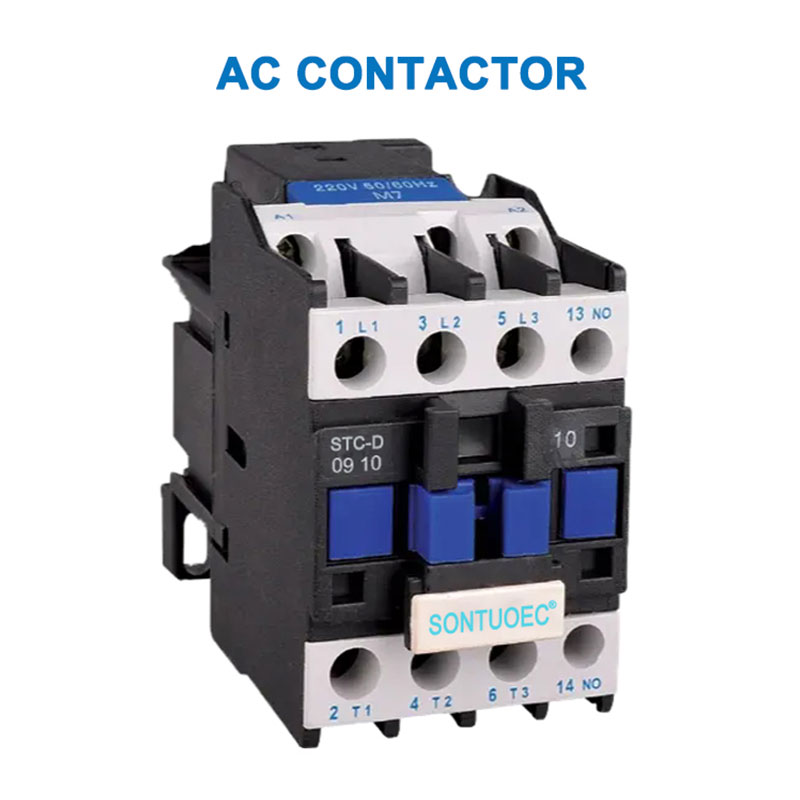

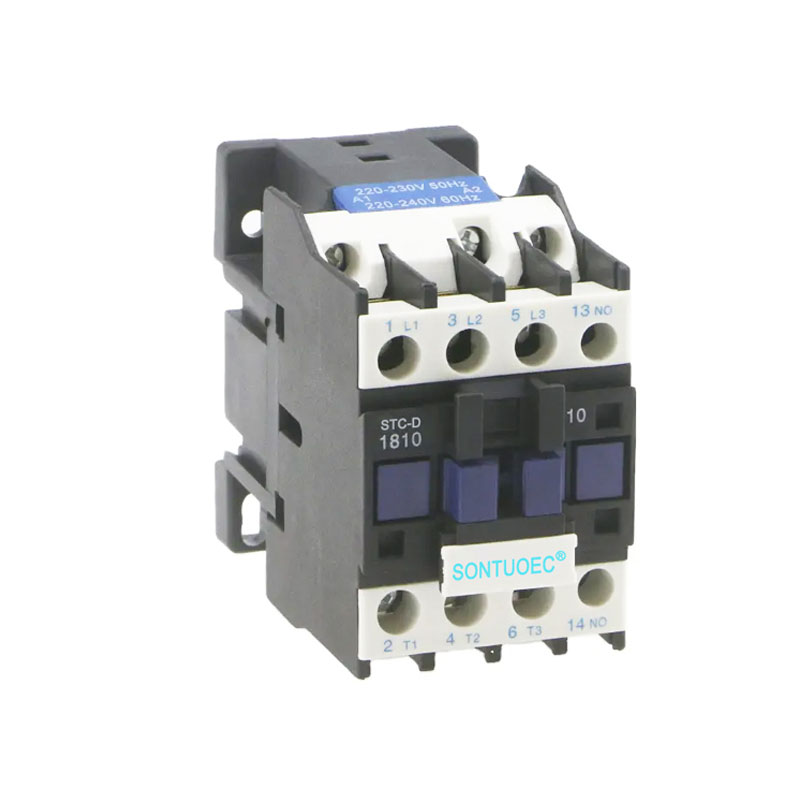

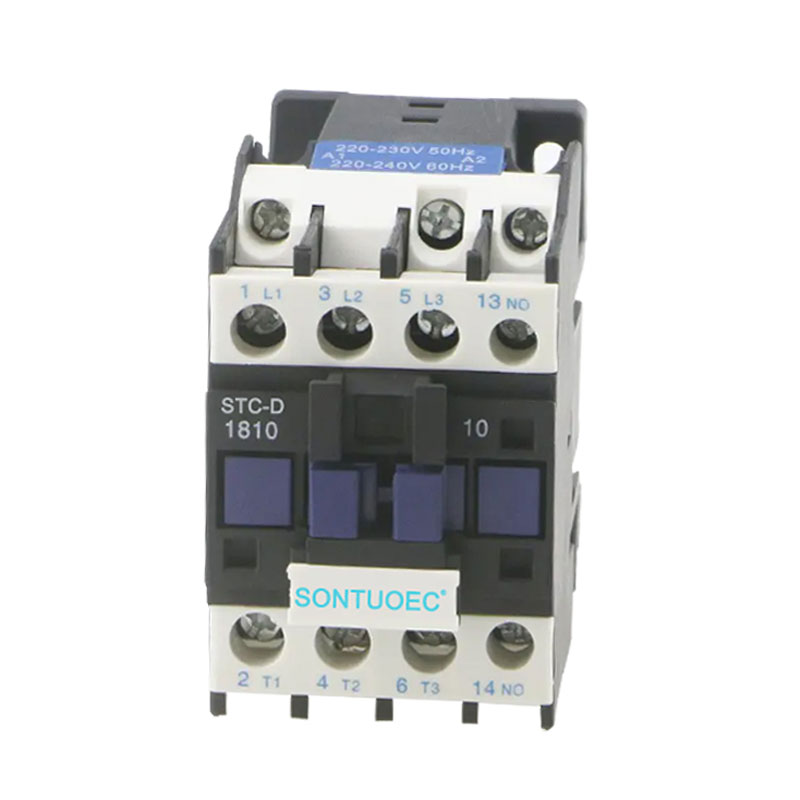

STC-D AC 컨택 터

STC-D AC Contactor는 원격으로 제어하고 자주 켜거나 자주 켜거나 끄는 데 사용되는 전기 구성 요소입니다. 주로 전력 시스템의 회로 개방 및 제어 및 산업용 자동화의 모터, 조명 및 기타 전기 하중의 원격 제어에 사용됩니다. 전류 (AC) 컨택 터, 즉 STC-D AC 컨택 터는 전력 시스템 및 산업용 자동화 분야에서 비교할 수없는 역할을하는 중요한 전기 제어 장비입니다.

모델:STC-D

문의 보내기

제품 설명

유형		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
정격 작업 전류 (A)	AC3	9	12	18	25	32	40	50	65	80	95
정격 작업 전류 (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 상의 표준 전원 등급 모터 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
정격 열 전류 (a)		20	20	32	40	50	60	80	80	125	125
전기 수명	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
전기 수명	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
기계 생활 (x104)		1000	1000	1000	1000	800	800	800	800	600	600
연락처 수	3P+아니오					3P+NC+NO
연락처 수	3p+nc					3P+NC+NO

구조 및 작업 원리

구조 : STC-D AC Contactor는 주로 전자기 시스템 (철 코어, 코일 및 단락 링 등), 접촉 시스템 (주 접점 및 보조 접촉 포함) 및 ARC 소화 장치로 구성됩니다.

작업 원리 : STC-D AC 접촉기의 코일에 활력이 생길 때, 철 코어는 자기장을 생성하여 전기자를 끌어 당기고 접점을 작동시켜 기본 접점 및 보조 접점이 닫히거나 연결이 끊어 지므로 회로의 ON-OFF를 제어합니다. 아크 소화 장치는 접점이 분리되어 접점을 손상으로부터 보호하기 위해 연결이 끊어지면 아크를 소화하는 데 사용됩니다.

STC-D AC Contactor

유형과 특성

1. 유형 :

STC-D AC 컨택 터는 산업 컨택 터, 건축 및 가정 담당자와 같은 사용 및 성능에 따라 다양한 유형으로 분류 할 수 있습니다. 일반적인 모델에는 CJ 시리즈 (예 : CJX2 시리즈, CJ20 시리즈, CJT1 시리즈)와 ABB, Siemens, Schneider 및 기타 브랜드의 시리즈 제품이 포함됩니다.

2. 식당 :

신뢰할 수있는 작업 : STC-D AC 컨택 터는 높은 작업 신뢰성과 안정성을 가지며 큰 전류와 전압을 견딜 수 있습니다.

안정적인 성능 : 접촉 시스템은 전기 전도성이 우수하고 고온 내마모성 저항성이 우수한 고품질 재료로 만들어집니다.

편리한 유지 보수 : STC-D AC 컨습니다. 컨택 터는 소형 구조가 있으며 설치 및 유지 관리가 쉽습니다.

응용 프로그램 시나리오

STC-D AC 컨택 터는 전력 시스템, 산업 자동화, 건물 및 가정 전기에 광범위한 응용 분야를 보유하고 있습니다. 예를 들어, 전원 시스템에서, 그것은 모터의 시작-스톱 및 방향 반전을 제어하는 데 사용될 수 있습니다. 산업 자동화에서는 생산 라인에서 다양한 전기 장비의 시작 정체를 제어하는 데 사용될 수 있습니다. 건물 및 가정 전기에서는 조명 및 에어컨과 같은 장비의 온/오프를 제어하는 데 사용할 수 있습니다.
