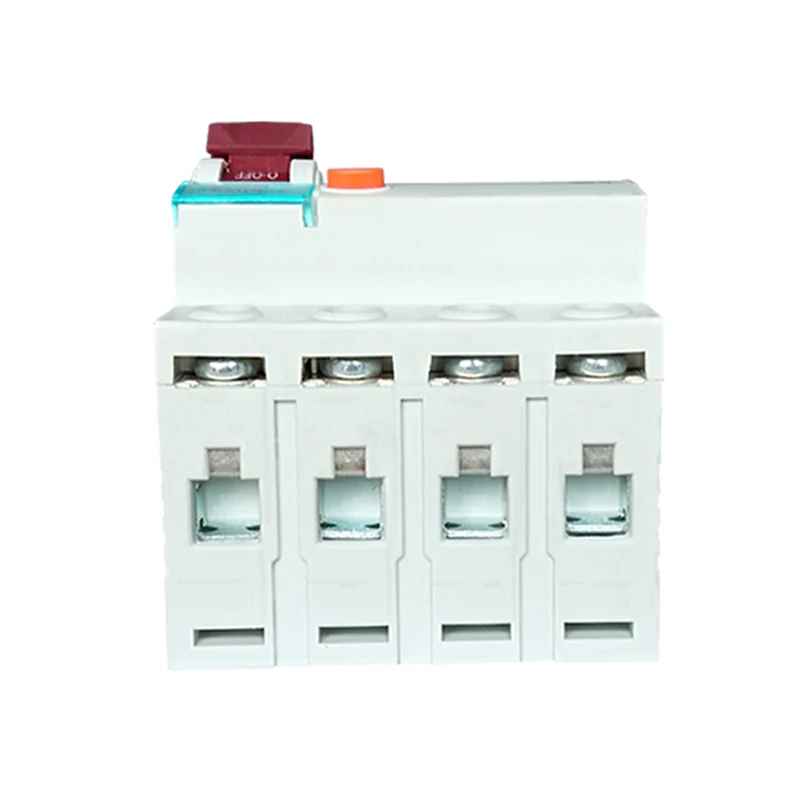

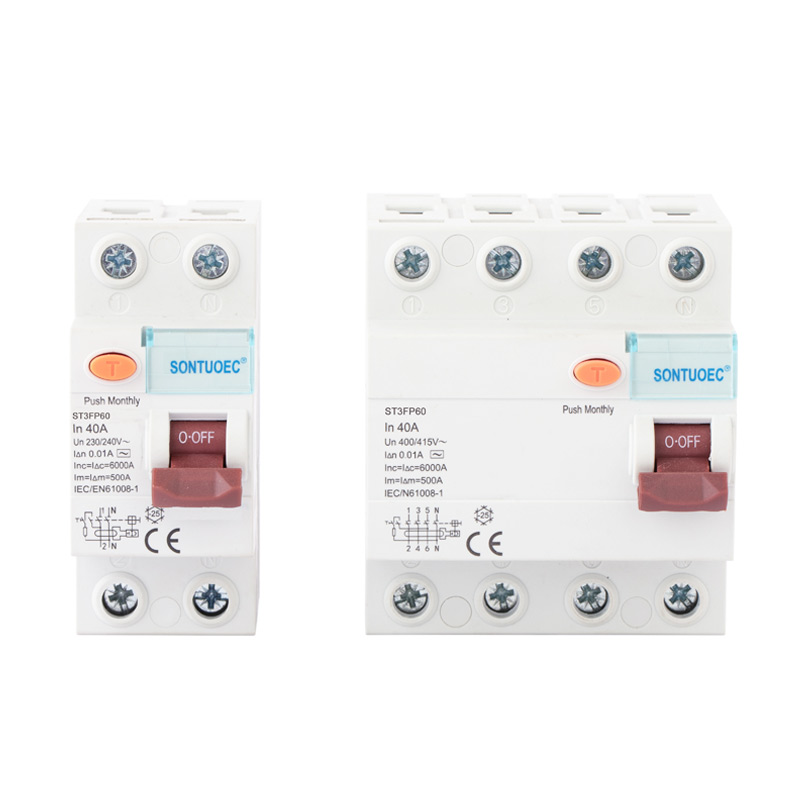

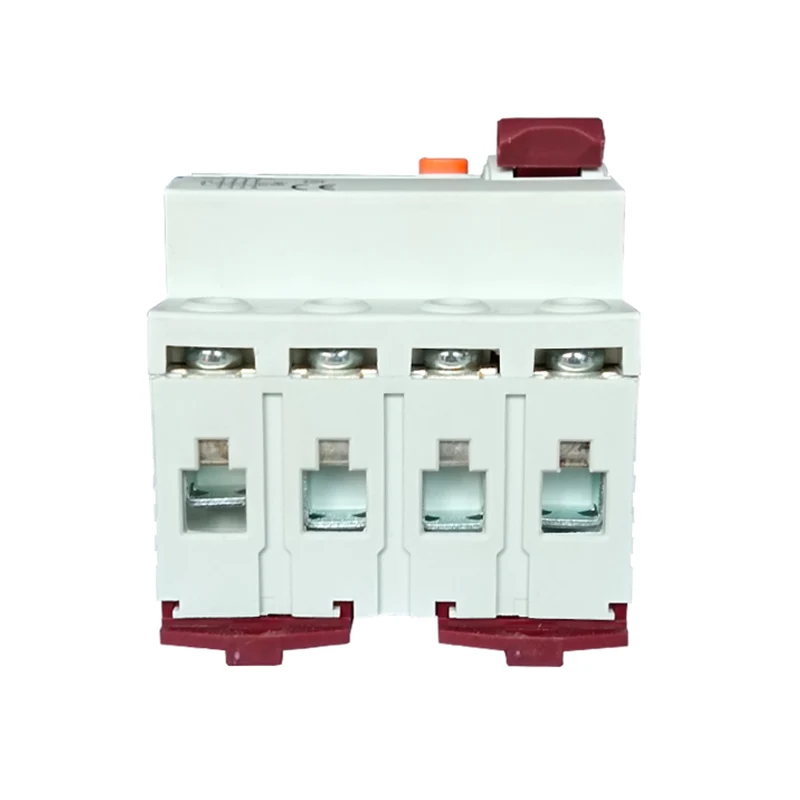

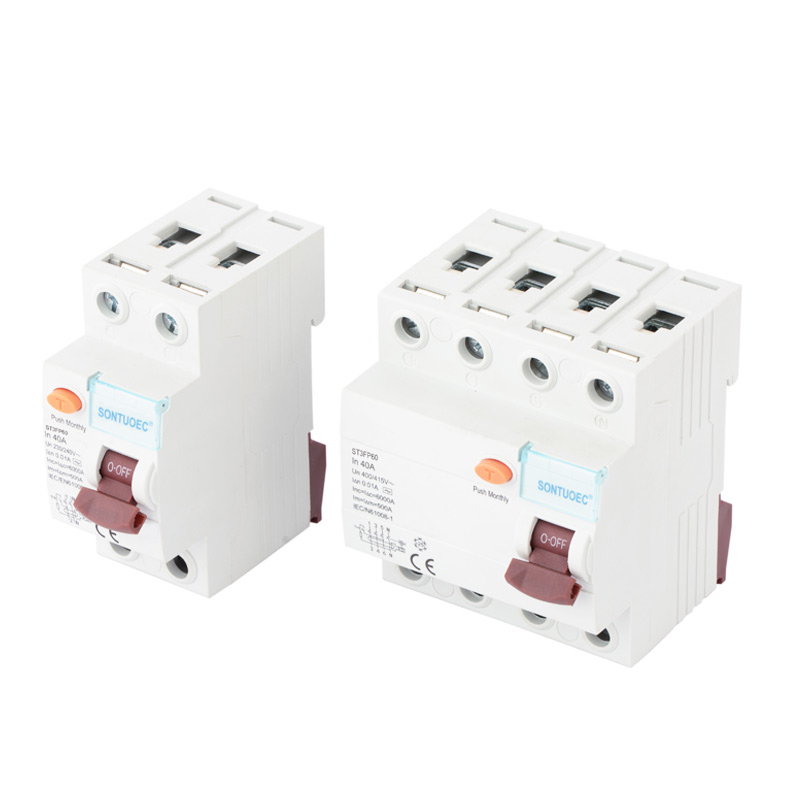

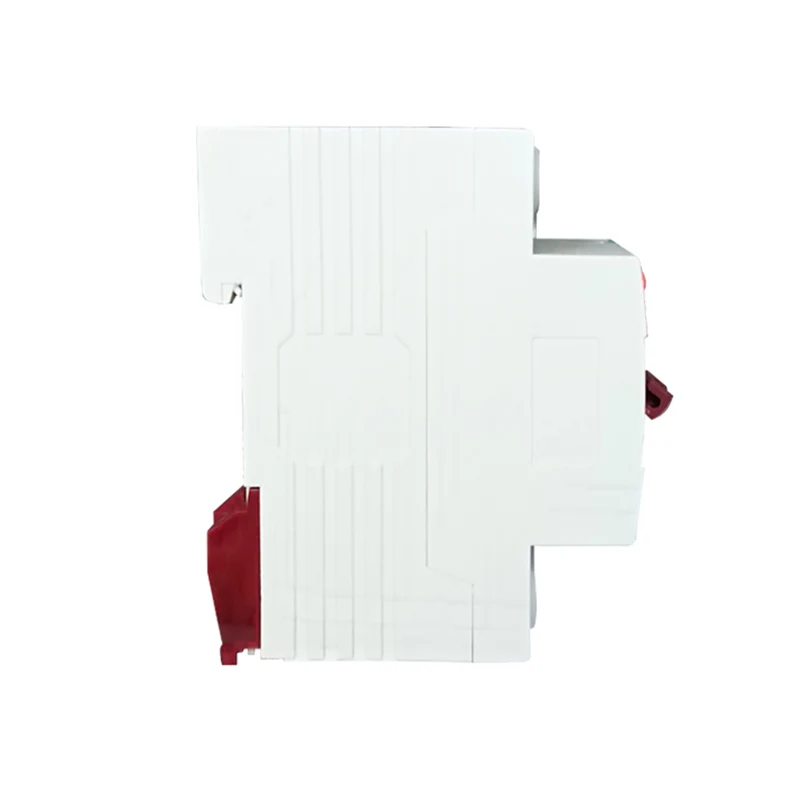

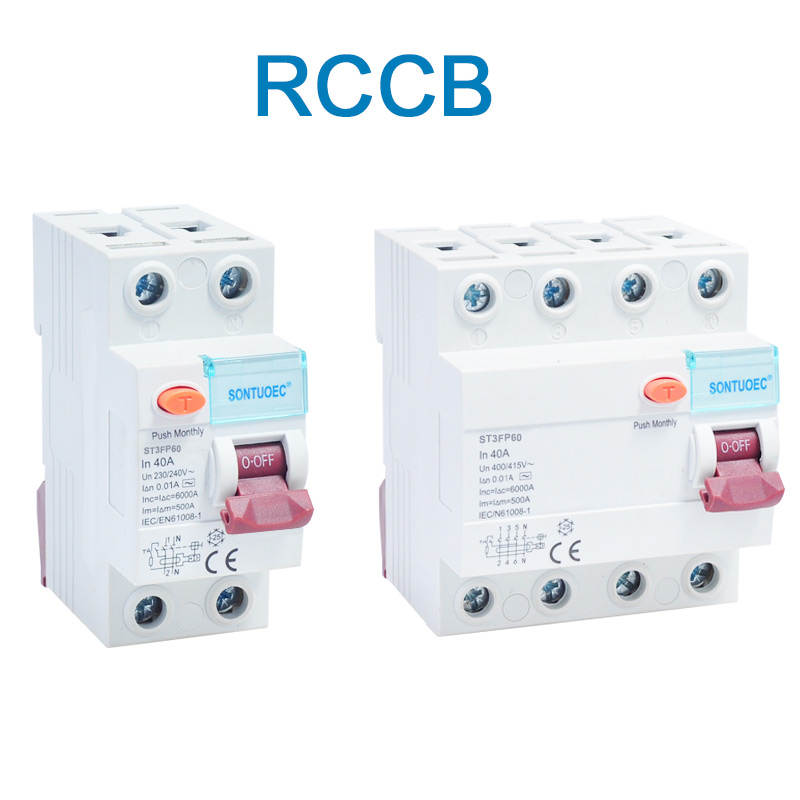

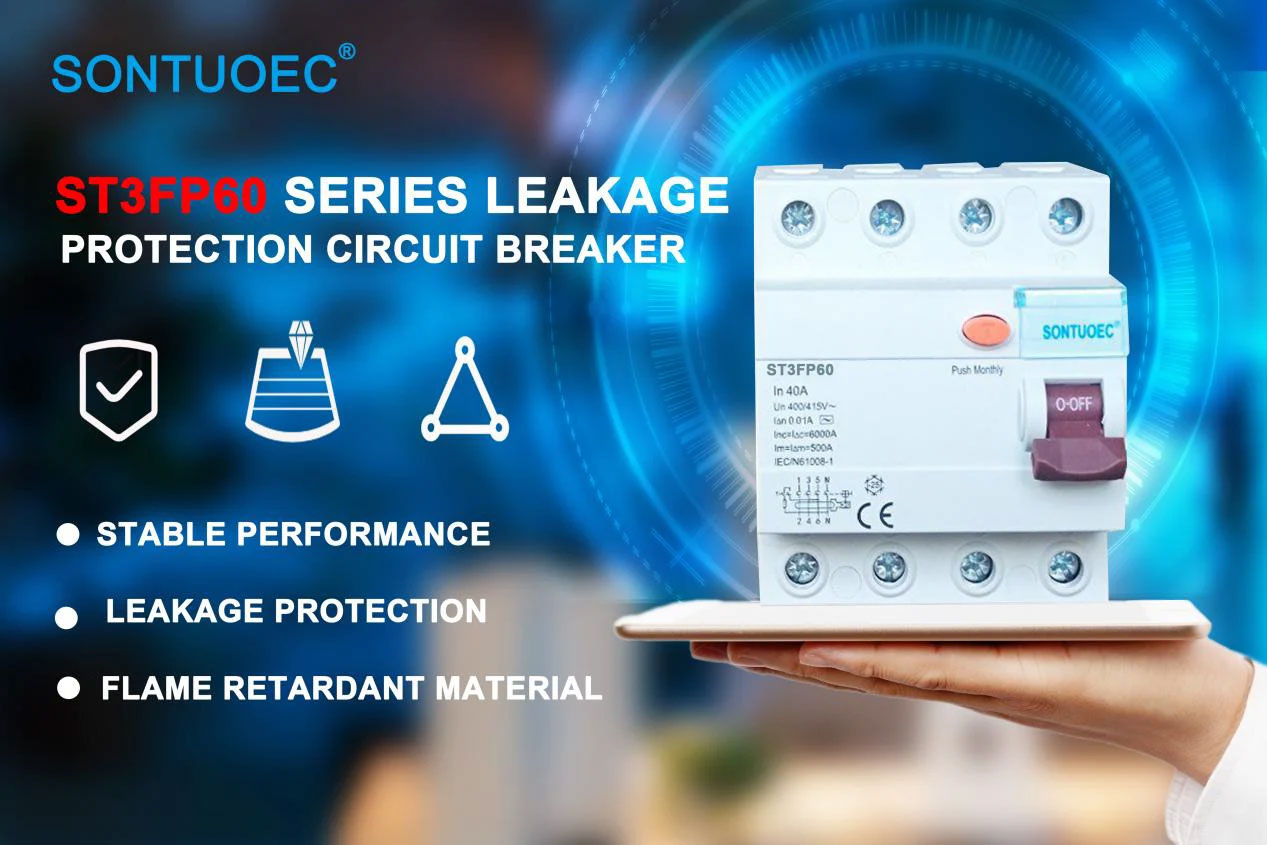

4P 40A/10MA 잔류 전류 회로 차단기

4P 40A/10MA 잔류 전류 회로 차단기는 40 암페어로 정격되는 4 개의 극 (즉, 3 상 화재 및 제로 와이어)을 갖는 잔류 전류 회로 차단기이며 회로의 잔류 전류가 10 밀리 암에 따라 또는 위에있는 것으로 감지 될 때 회로를 자동으로 절단 할 수 있습니다. 이 장치는 주로 전기 화재 및 감전사 사고를 예방하고 개인 및 장비 안전을 보호하는 데 사용됩니다.

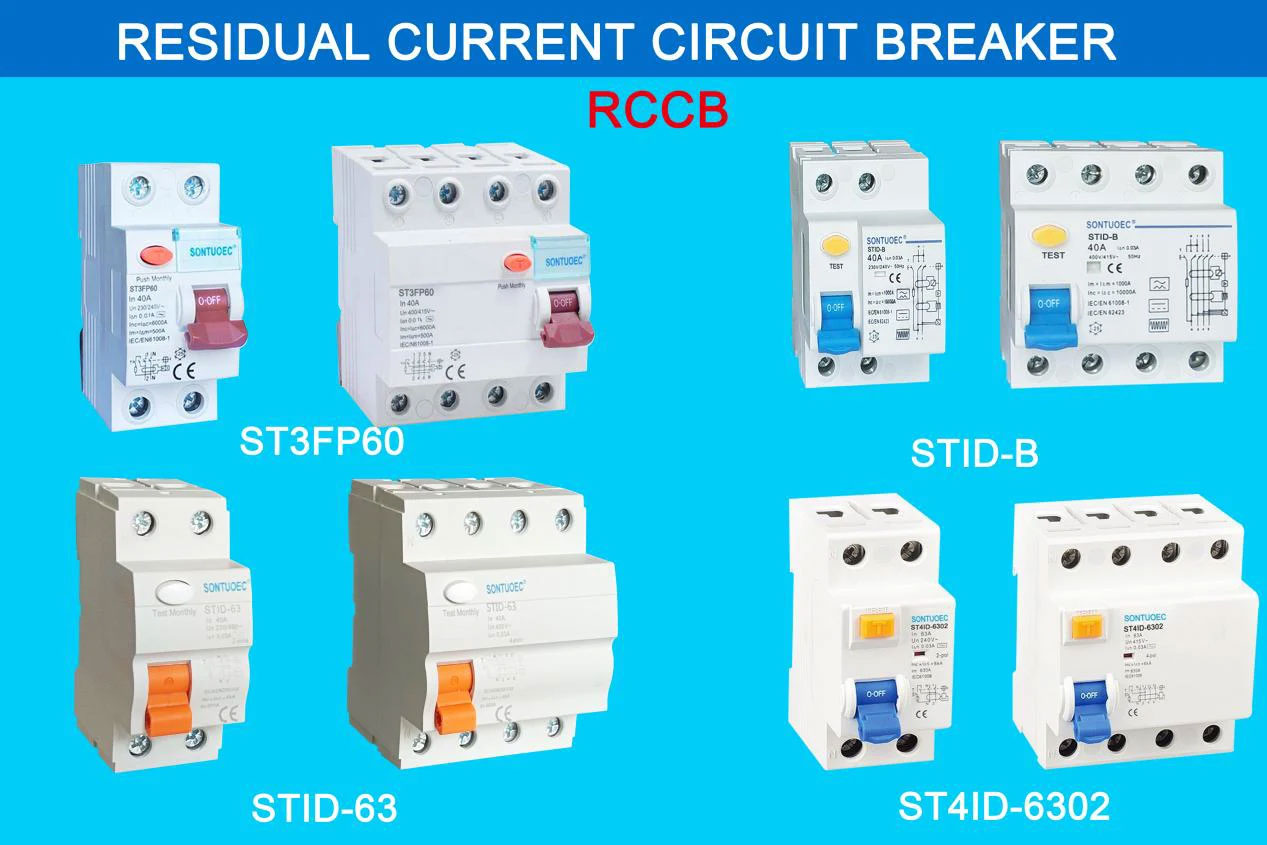

모델:ST3FP60

문의 보내기

제품 설명

모델:	ST3FP60
기준	IEC61008-1
잔류 전류 특성 :	그리고, 그리고
극 번호 :	2p, 4p
정격 전류 :	16a, 25a, 32a, 40a, 63a;
정격 전압 :	230/400V AC
정격 주파수 :	50/60Hz
정격 잔류 작동 전류 IΔN :	10MA, 30MA, 100MA, 300MA, 500MA
정격 잔류 비 기능 전류 I ΔNO :	≤0.5iΔn
정격 조건부 단락 Current Inc :	6000A
정격 조건부 잔류 단락 현재 IΔC :	6000A
트리핑 기간 :	즉각적인 트립 ≤0.1sec
잔차 트립 전류 범위 :	0.5iΔn ~ iΔn
전기 기계적 지구력 :	4000 사이클
고정 토크 :	2.0nm
연결 터미널 :	클램프가있는 나사 터미널 기둥 터미널
설치:	35mm DIN 레일 장착

운영 원리

이 회로 차단기의 작동 원리는 현재 균형 원칙을 기반으로합니다. 정상적인 조건에서는 회로에 들어가고 떠나는 전류가 하중을 통과하는 선에서 동일해야합니다. 그러나 라인에 절연 결함이 있거나 인간이 회로와 접촉 할 때 전류 누출로 이어져 회로가 불균형으로 이어질 수 있습니다. 이 시점에서 회로 차단기 내부의 전류 변압기는이 불균형 전류를 감지하고이를 전기 신호로 변환합니다. 전자 회로는이 신호를 증폭, 비교 및 처리하며, 신호가 사전 설정 임계 값에 도달하면, 즉 잔류 전류가 10 Milliamps에 도달하거나 초과 할 때 회로 차단기가 회로를 빠르게 차단합니다.
