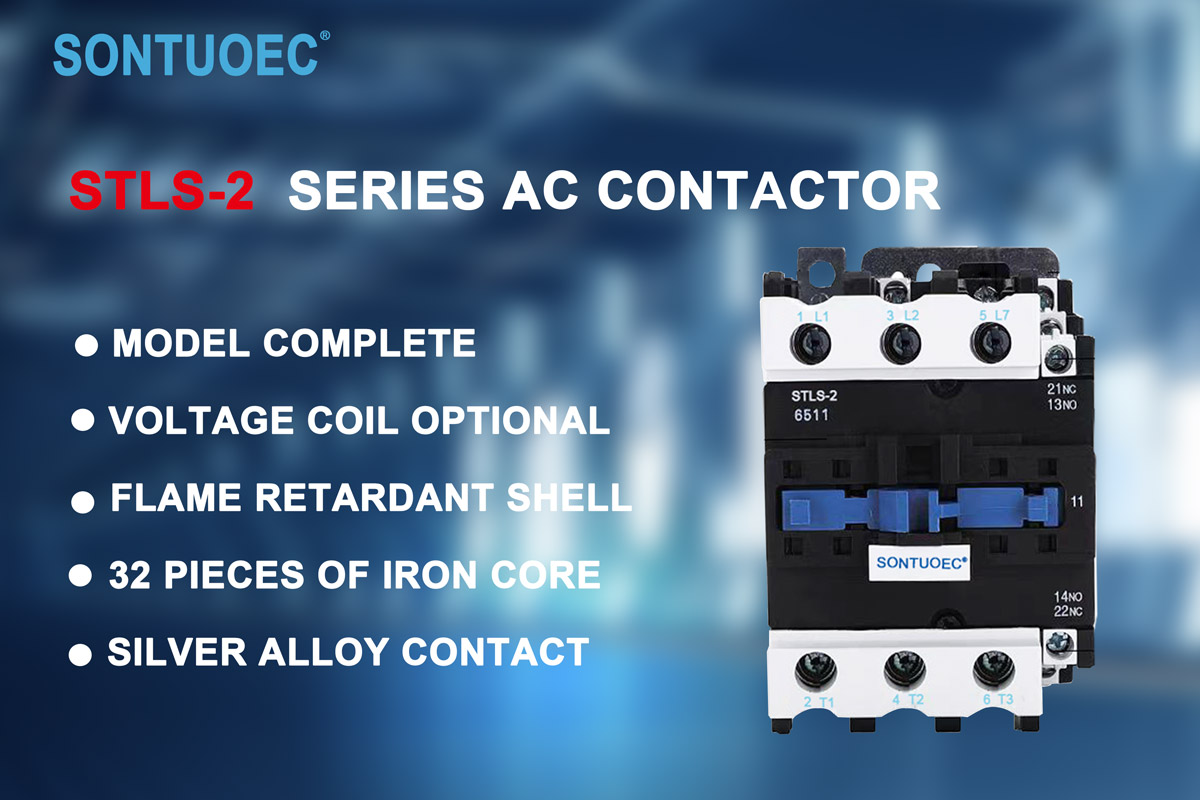

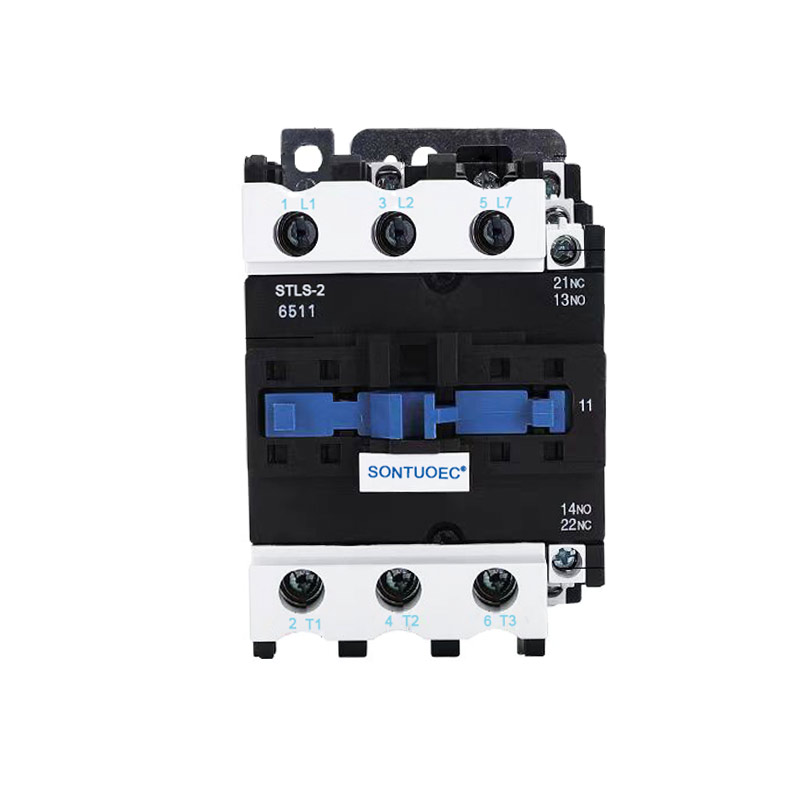

STLS-2 (CJX2) 시리즈 기계식 연동 컨택 터

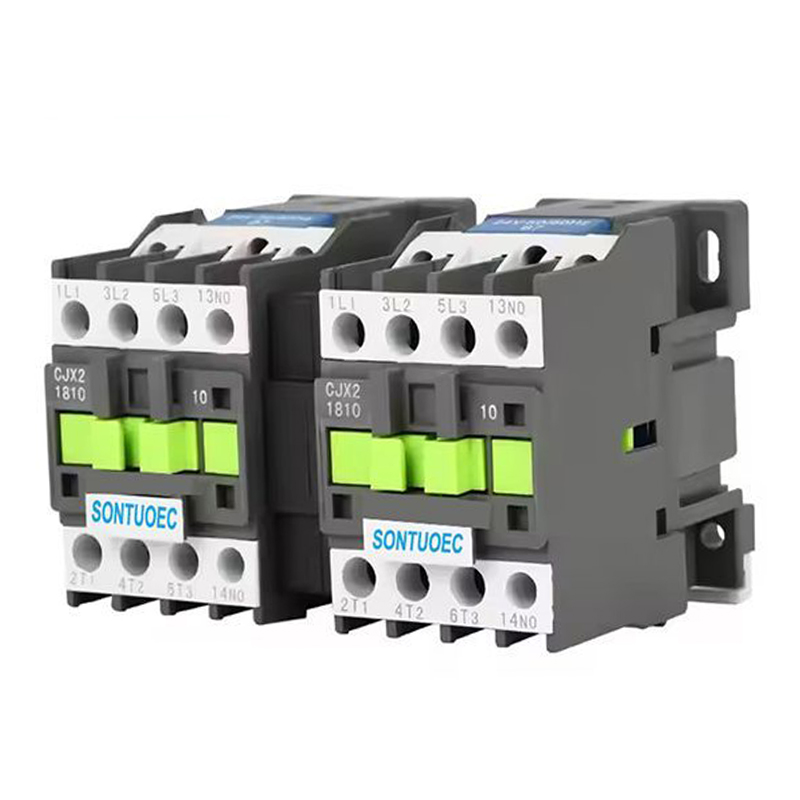

STLS-2 (CJX2) 시리즈 기계식 연동 접촉기는 모터를 제어하는 컨버터블을 위해 정격 전압 660V AC 50Hz, 현재 620A까지 회로에서 사용하는 데 적합합니다. 이 기계적 연동 장치는 두 개의 컨버터블 컨택 터의 접촉 전환을 보장합니다. IEC60947-4-1 표준을 준수합니다.

모델:STLS-2(CJX2)

문의 보내기

제품 설명

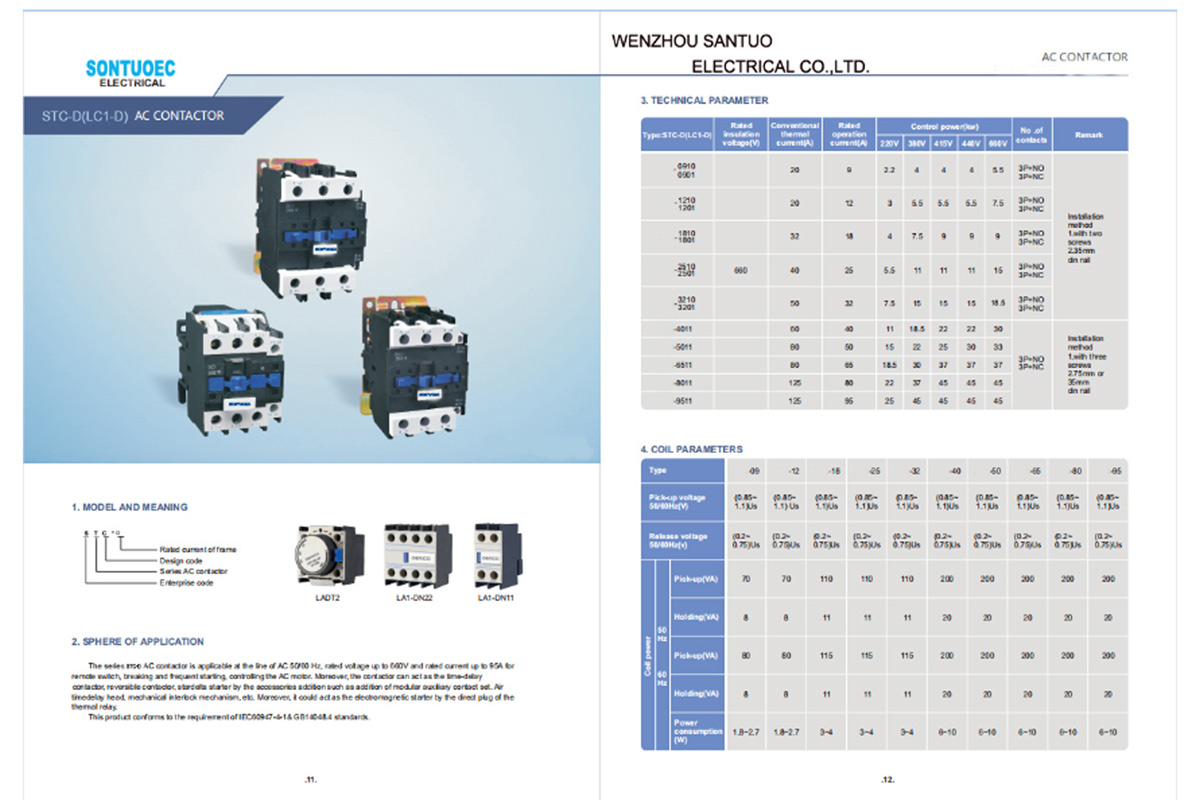

유형		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
정격 인슐라 티오 전압		660	660	660	660	660	660	660	660	660	660
기존 열		20	24	32	40	50	60	75	80	110	125
현재의		20	24	32	40	50	60	75	80	110	125
정격 운영		9	12	16	25	32	40	50	63	80	95
현재의		9	12	16	25	32	40	50	63	80	95
제어	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
전원 (KW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

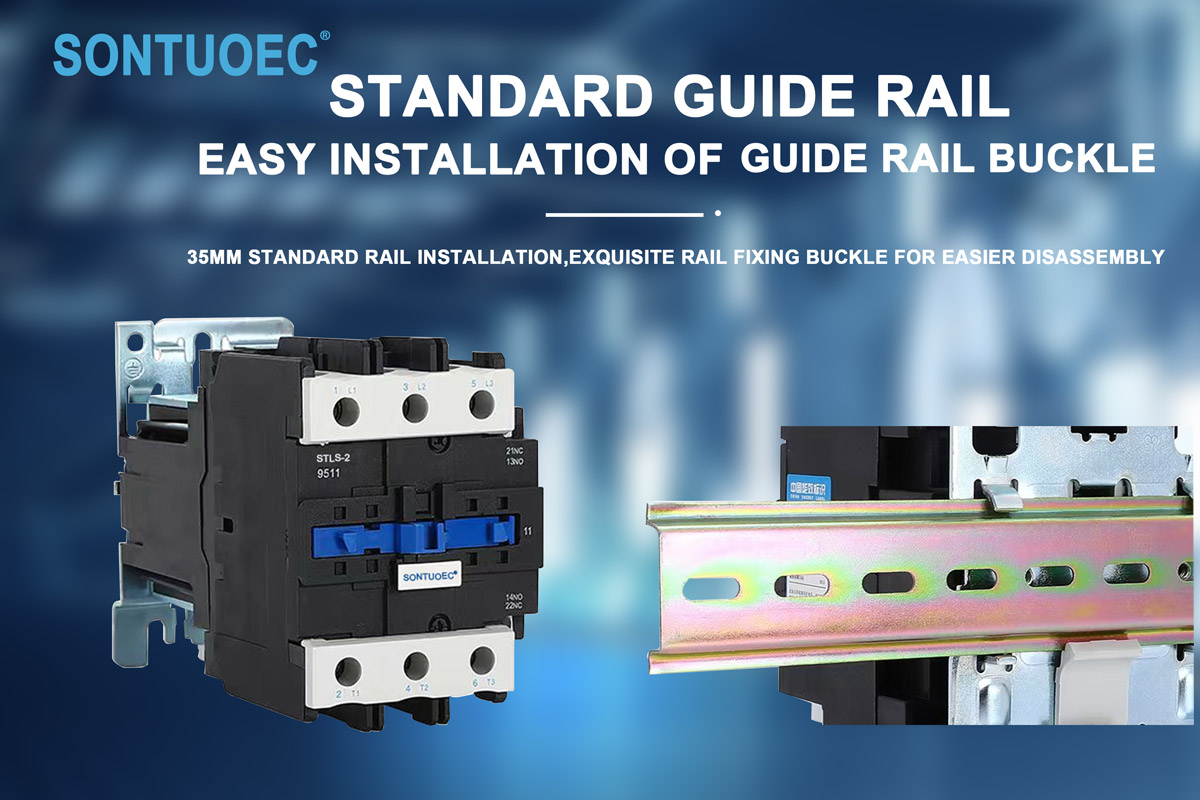

메모		설치					설치
		릴레이는 두 개의 나사를 사용할 수 있습니다					릴레이는 3 개를 할 수 있습니다
		또한 35mm를 사용하십시오					나사와 또한 사용하십시오
		설치 레일					75mm 또는 35mm 설치
							레일

구조와 특성

구조:

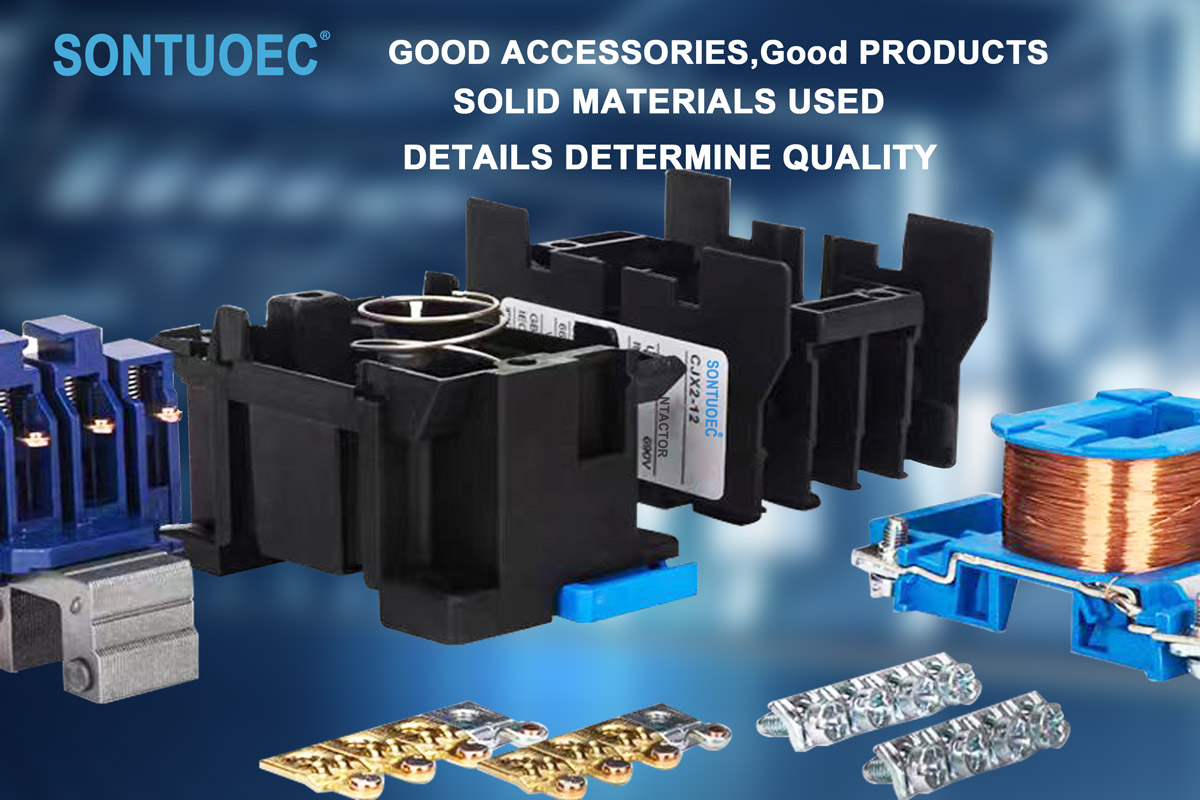

3P AC Contactor는 일반적으로 전자기 시스템 (코일, 코어 등 포함), 접촉 시스템 (주 접점 및 보조 접촉 포함), 아크 소화 장치 및 쉘 및 기타 부품으로 구성됩니다. 그 중에서 주 접촉은 고전류를 전달하는 데 사용되며 보조 접촉은 제어 신호의 전송 및 피드백을 실현하는 데 사용됩니다.

특징:

3 개의 독립적 인 접점을 사용하면 3 상 전력과 동시에 1 개의 제로 라인을 제어 할 수 있습니다.

접촉 시스템은 전도도가 우수하고 내마모성이 좋은 고품질 재료로 만들어집니다.

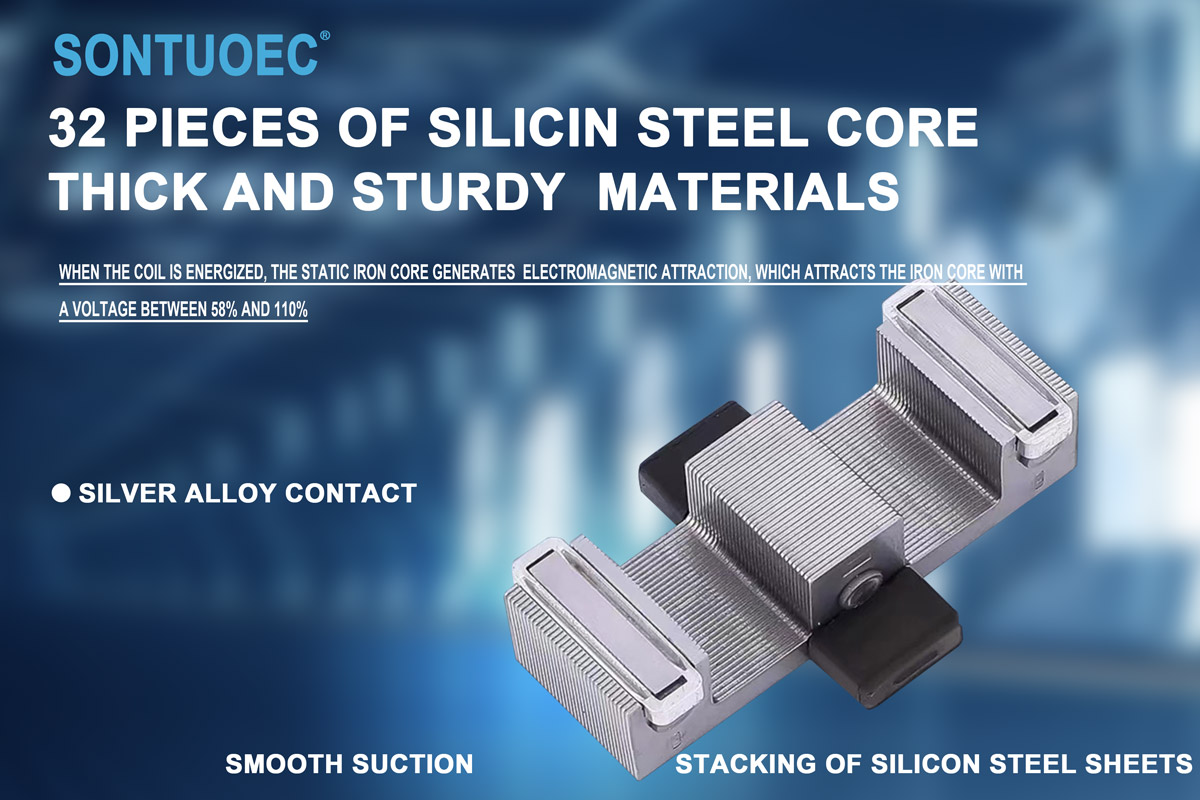

전자기 시스템은 접점을 안정적으로 참여시키고 방출하기에 충분한 흡입력을 가지고 있습니다.

아크 소화 장치는 접점이 분리 될 때 생성 된 아크를 효과적으로 소멸시켜 접점이 손상되지 않도록 보호 할 수 있습니다.

STLS-2 (CJX2) 시리즈 기계식 연동 컨택 터는 회로에서 최대 660V AC 50Hz 또는 60Hz의 정격 전압을 사용하는 데 적합합니다. 보조 접촉 블록, 타이머 지연 및 기계 연동 장치 등과 결합하여 지연 컨택 터, 기계식 연동 접촉기, Star-Delta 스타터가됩니다. 열 릴레이를 사용하면 전자기 스타터로 결합됩니다. 접촉기는 IEC 60947-1에 따라 생성됩니다.

운영 원리

3p AC 접촉기의 코일이 활력을 불어 넣으면 철 코어는 자성을 생성하고 접촉 시스템을 유치하여 3 상 전원 공급 장치와 제로 와이어를 연결합니다. 코일이 에너지 화되면 코어는 자성을 잃고 스프링의 동작 하에서 접촉 시스템이 분리되어 제로 라인에서 3 상 전원 공급 장치를 분리합니다. 이러한 방식으로, 3P AC 컨택 터는 전기 하중의 원격 제어를 실현할 수 있습니다.
