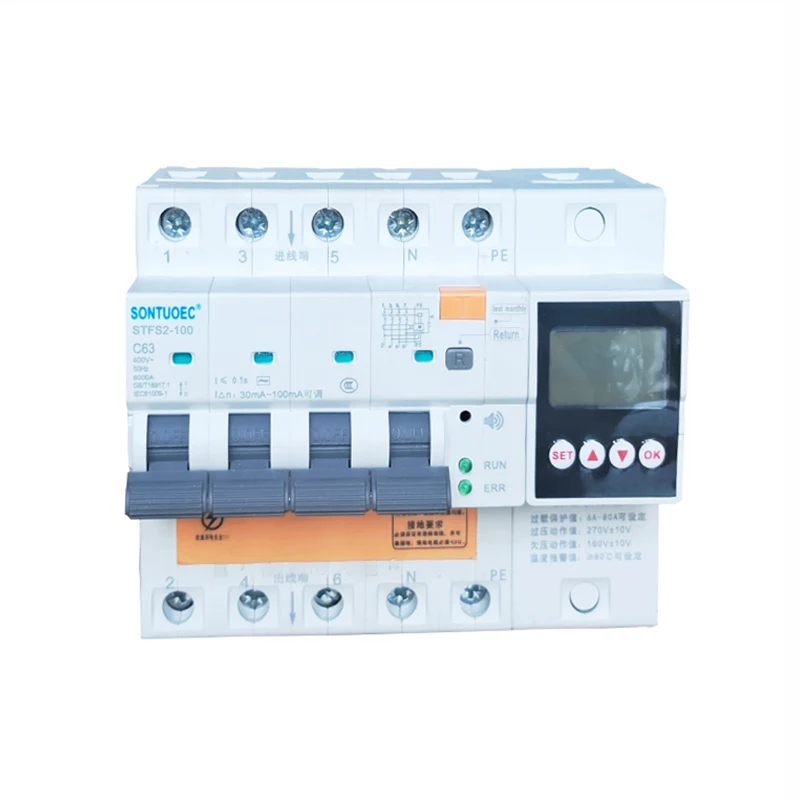

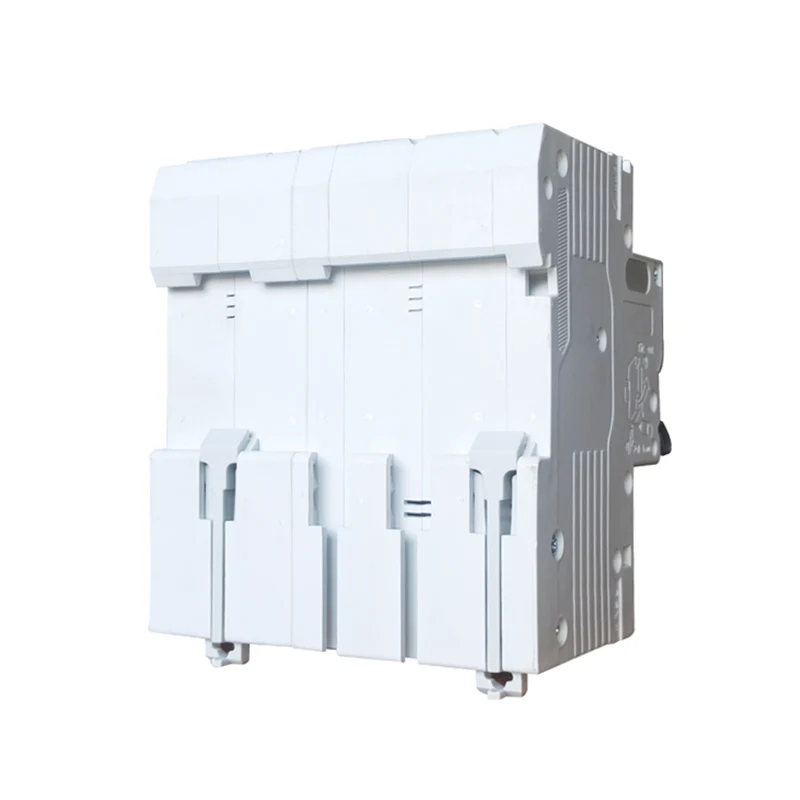

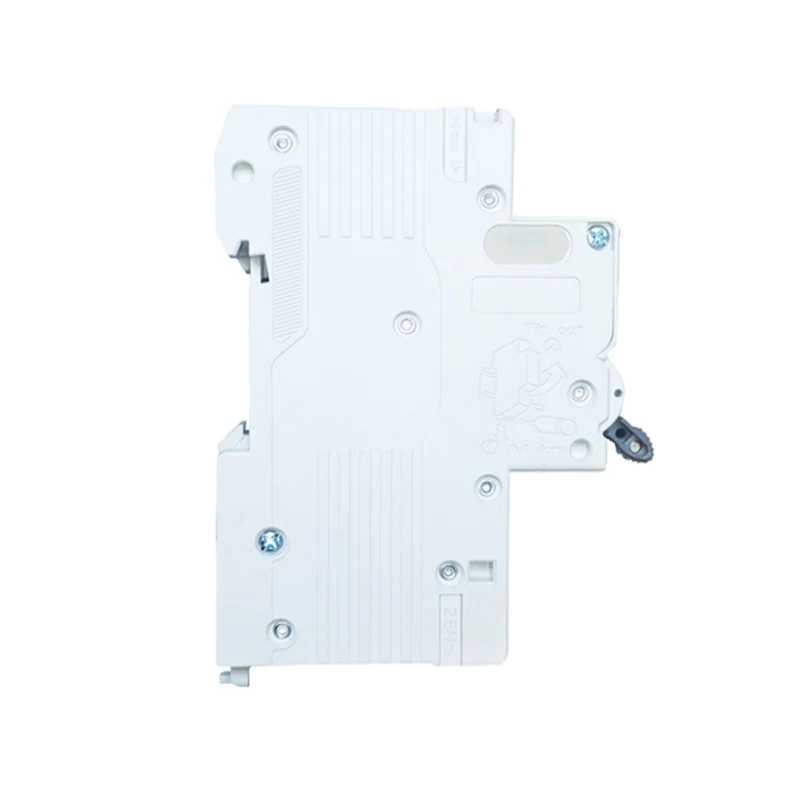

100A 2p 4p 다기능 RCBO

주변 공기 온도:

1. 주변 공기 온도는 -5 1C보다 낮아서는 안되며 +40C보다 높지 않아야 하며 일일 평균 값은 +35C를 초과해서는 안 됩니다.

2. 고도: 설치 장소의 고도는 2000m를 초과할 수 없습니다.

3. 대기 조건

공기는 깨끗하고 최대 온도 +40'C에서 공기의 상대습도는 50%를 넘지 않습니다. +20C와 같은 낮은 온도에서는 더 높은 상대 습도가 허용됩니다.

상대습도는 90%를 초과해서는 안 됩니다. 온도 변화로 인해 간헐적으로 적당한 결로 현상이 발생하므로 적절한 조치를 취하는 데 주의가 필요합니다.

4. 설치 카테고리 설치 카테고리는 lI, III 입니다.

전류 및 극 수

100A: 이는 RCBO의 정격이 100A임을 나타냅니다. 전류 정격은 회로 차단기가 과열이나 손상을 일으키지 않고 지속적으로 흘릴 수 있는 전류의 최대값입니다.

2p, 4p: 여기서 p는 극 수, 즉 회로 차단기가 연결될 수 있는 회로 상의 수를 나타냅니다. 2p는 회로 차단기를 2개의 회로 위상(보통 Fire 및 Zero)에 연결할 수 있음을 의미하고, 4p는 4개의 회로 위상(일반적으로 3상 Fire 및 Zero)에 연결할 수 있음을 의미합니다.

다기능

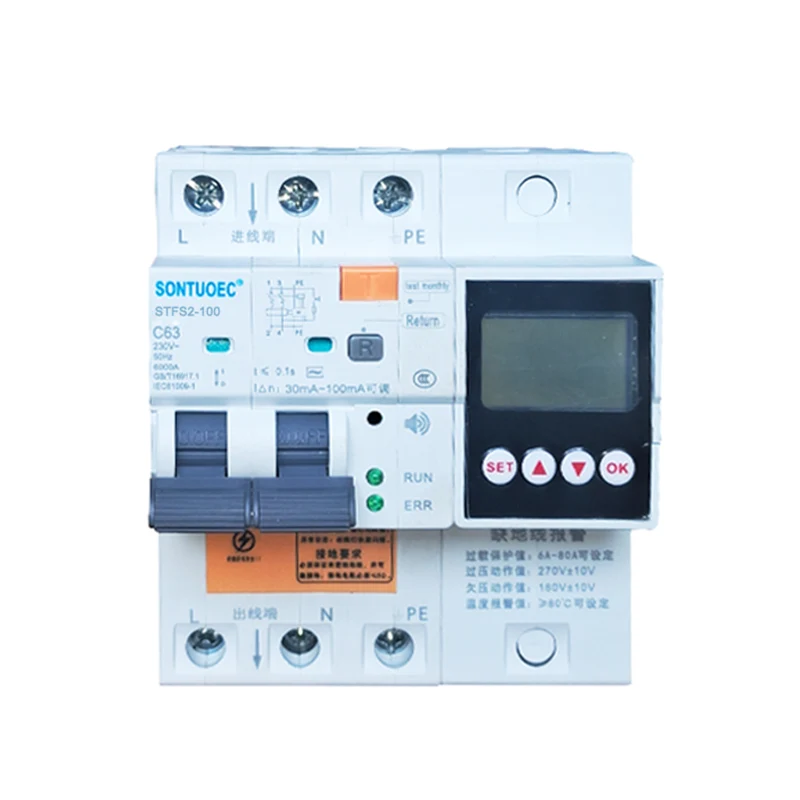

다기능은 이 100A 2p 4p 다기능 RCBO가 다양한 보호 기능을 갖추고 있음을 나타냅니다. 기본적인 과부하 및 단락 보호 외에도 누설 보호, 저전압 보호, 과전압 보호 등을 제공할 수 있습니다. 온도 보호, 물 유입 경보, 조정 가능한 전류 및 전압. 이러한 보호 기능을 통해 RCBO는 회로 및 장비에 대한 보다 포괄적인 보호를 제공할 수 있습니다.

경고!

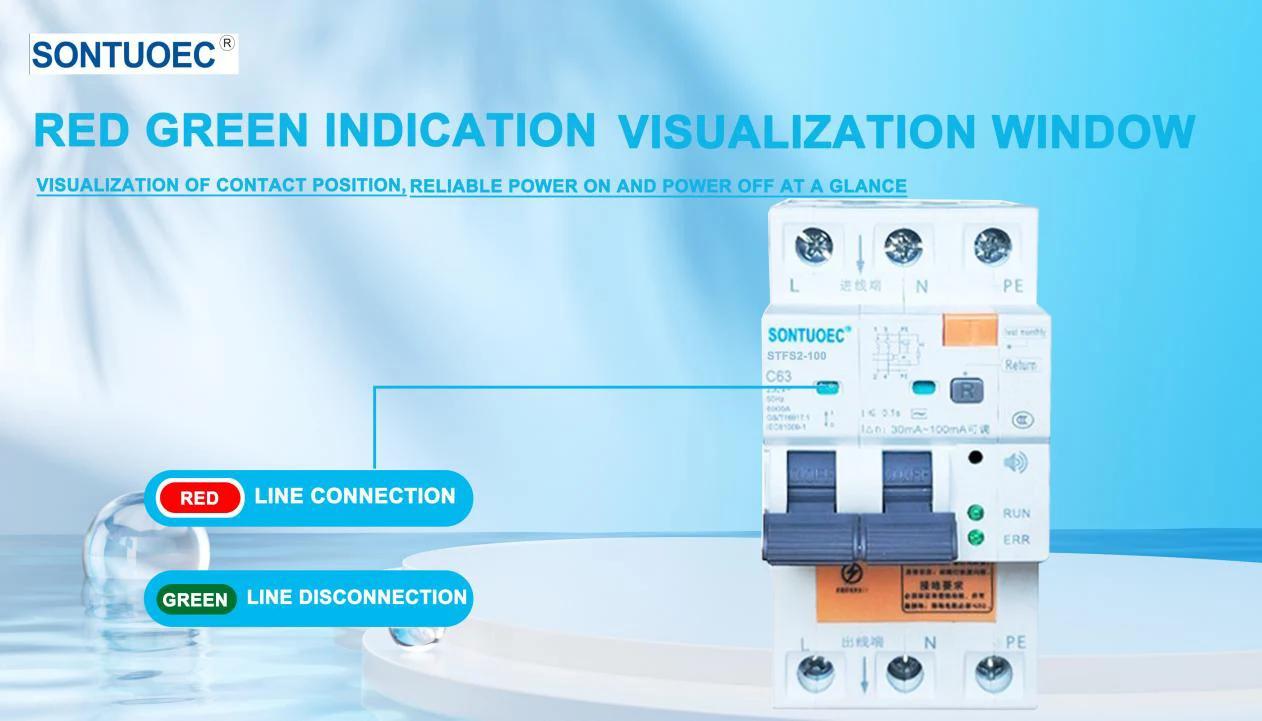

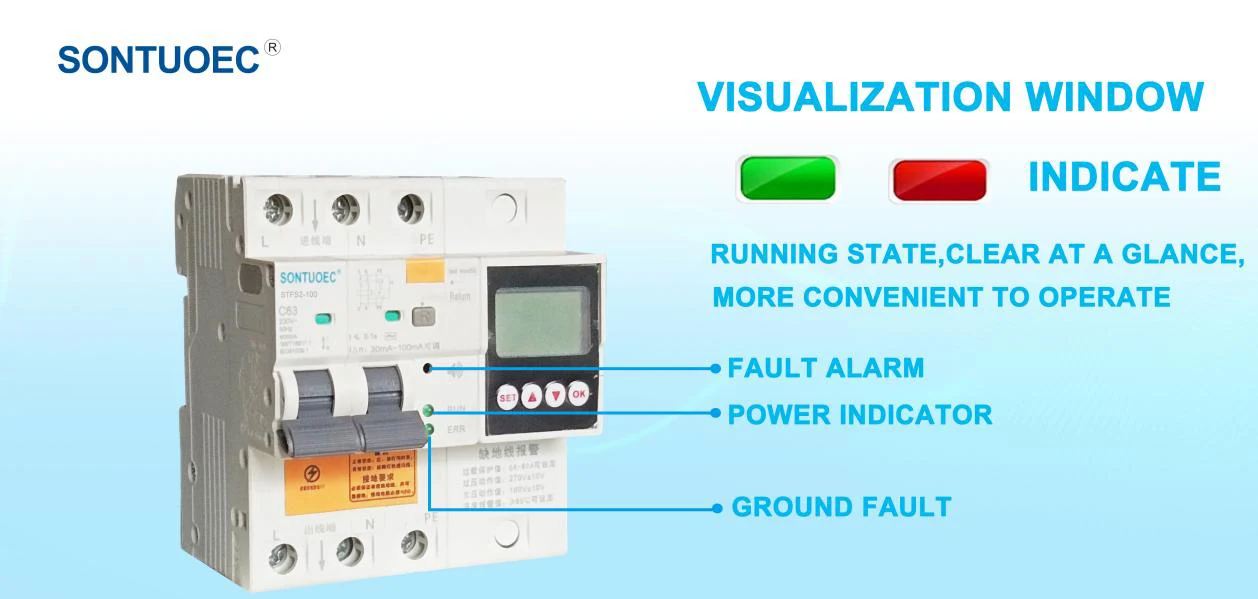

경고 정상 상태: 녹색 표시등이 켜짐;

비정상 상태: 표시등이 꺼짐

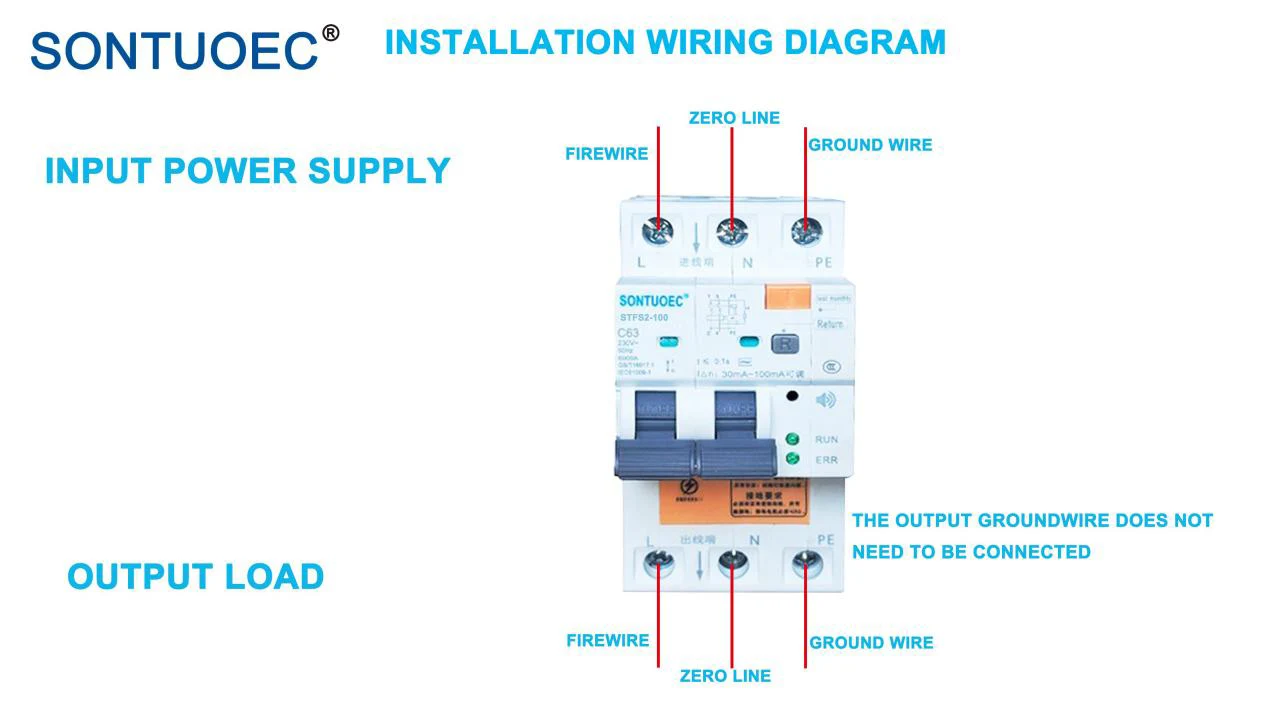

접지 요구사항:

들어오는 접지선과 접지선이 있는지 확인해야 하며 접지 저항은 s 5Q 여야 합니다!

응용 시나리오

RCBO는 다양한 보호기능을 갖고 있어 조명용 전기회로, 미약전력, 가정이나 공공장소의 전기제품 등 개인의 안전이 요구되는 회로에 많이 사용된다. 이러한 장소는 물과 습기가 많은 곳이 많아 누수 사고가 발생하기 쉽습니다. 또한 RCBO는 주변 조명 제어 회로, 레이더 시스템 및 지질 탐사 장비와 같이 인간의 안전이 전제 조건인 산업용 전기 시스템에도 사용할 수 있습니다.
