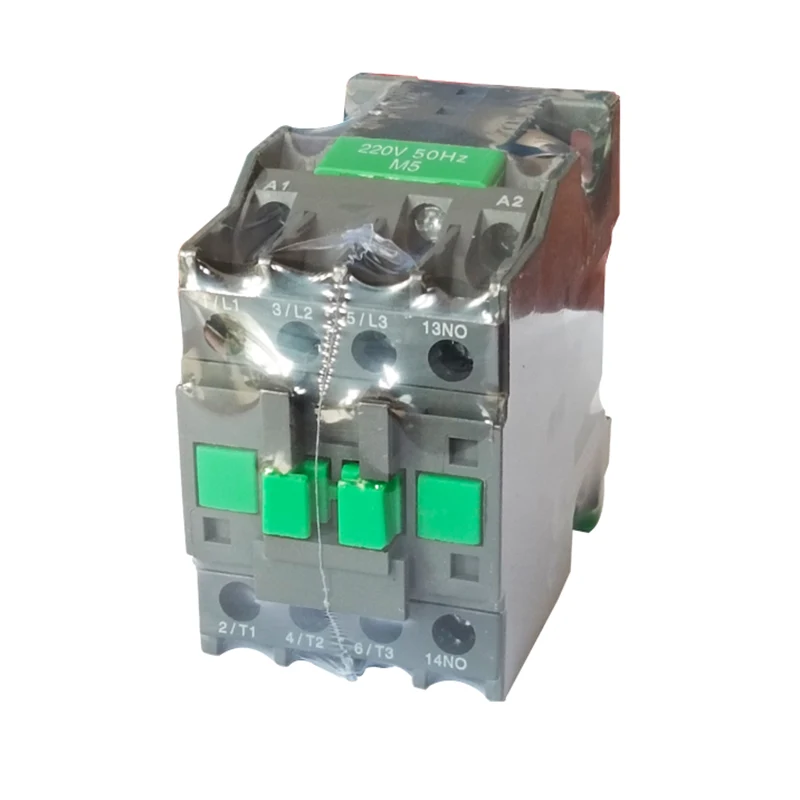

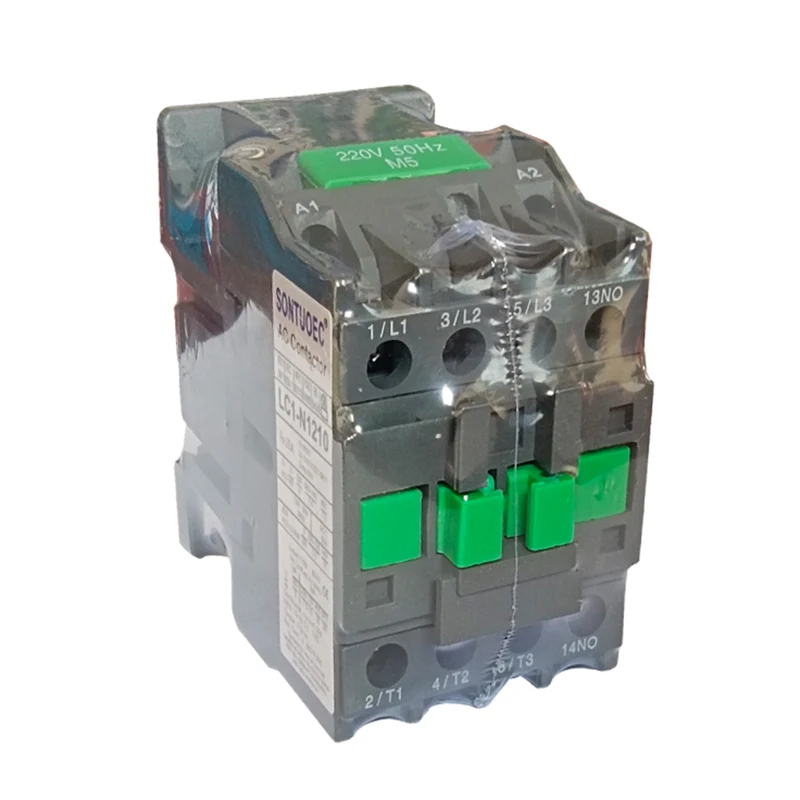

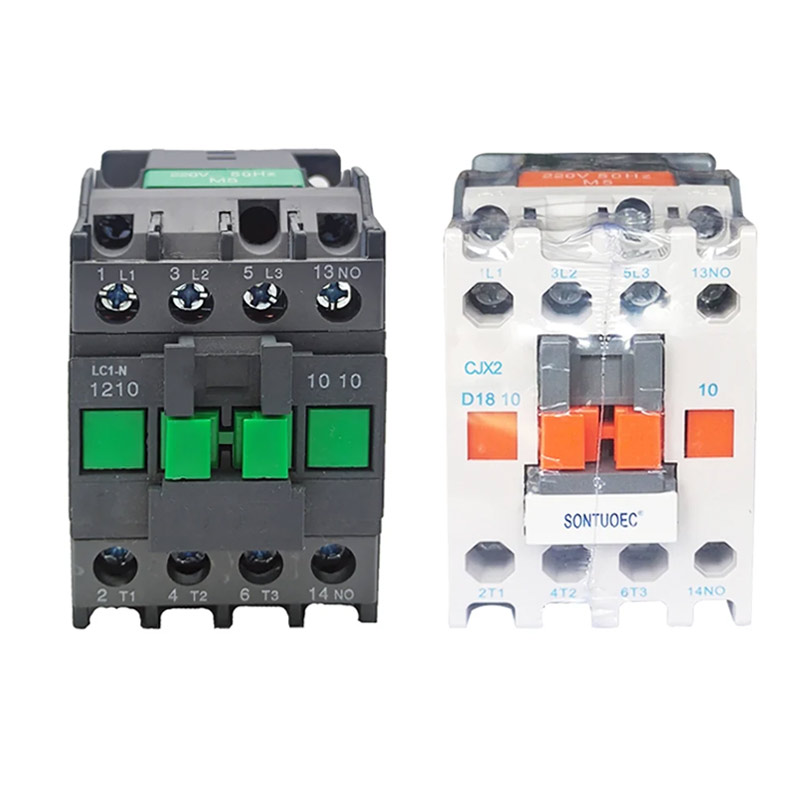

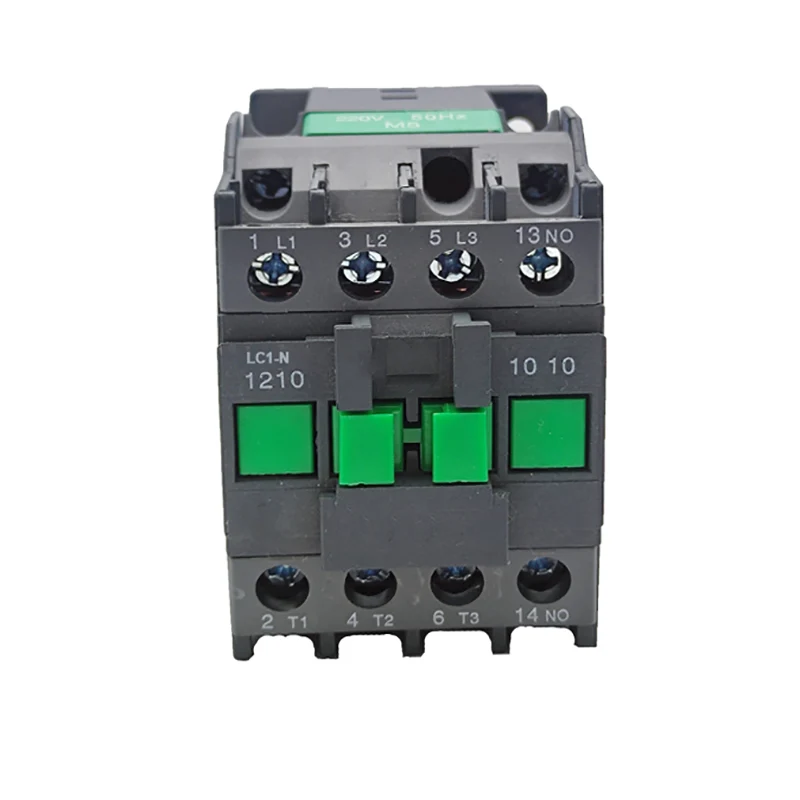

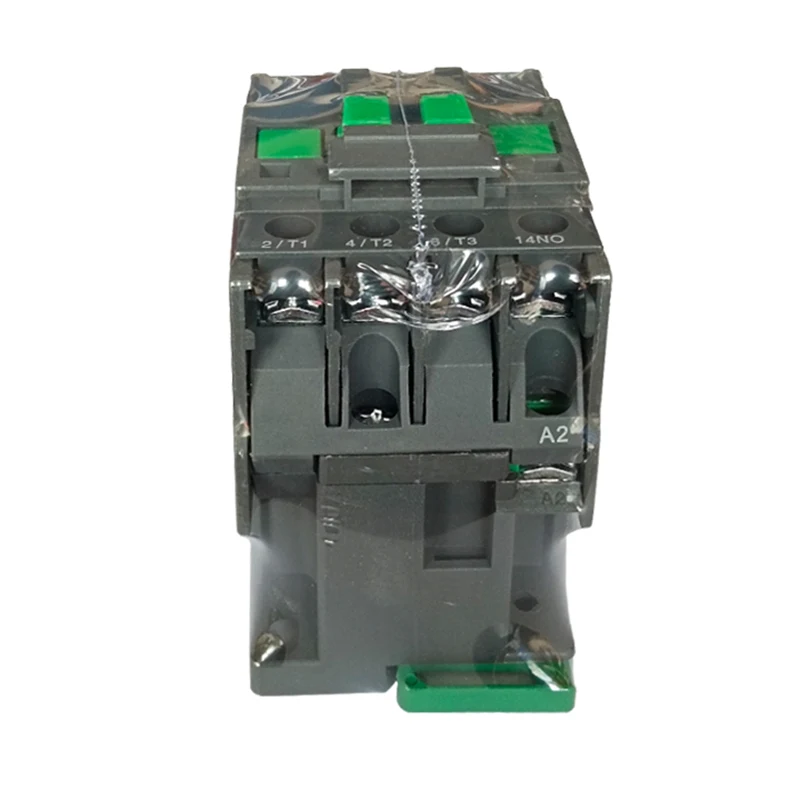

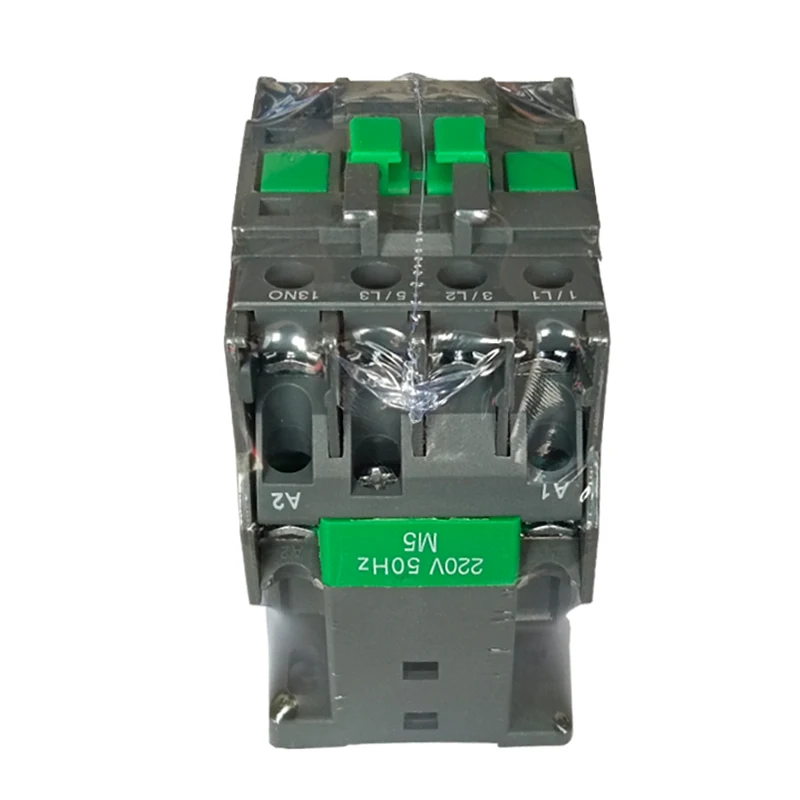

LC1-N 유형 AC 컨택 터는 AC 50Hz 또는 60Hz가있는 회로, 최대 660V (일부 모델의 경우 최대 690V) 및 최대 95a의 전압에 사용하기에 적합합니다. AC 모터를 자주 시작하고 제어 할뿐만 아니라 장거리 회로를 연결하고 파괴하는 데 사용됩니다.
유형 |
LCI-N09 |
LC1-N12 |
LC1-N18 |
LC1-N25 |
LC1-N32 |
LC1-N40 |
LC1-N50 |
LC1-N65 |
LC1-N80 |
LC1-N95 |
|
정격 작업 전류 (A) |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
3 상의 표준 전원 등급 모터 50/60Hz Incategory AC-3 |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
500V |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
정격 열 전류 (a) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
전기 수명 |
AC3 (X104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
AC4 (X104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
기계 생활 (x104) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
연락처 수 |
3P+아니오 |
3P+NC+NO |
|||||||||
3p+nc |
모듈 식 설계 : LC1-N 유형 AC Contactor는 완전한 기능 조합으로 모듈 식 설계를 채택하여 사용자가 필요에 따라 선택하고 결합 할 수 있습니다.
전자기 시스템 : 접촉기의 중요한 부분 인 전자기 코일 및 철 코어를 포함하여 접점의 폐쇄 및 분리를 구동하기 위해 그것에 의존합니다.
연락처 시스템 : 주요 연락처 및 보조 연락처를 포함합니다. 기본 접점은 주 회로를 연결하고 파괴하고 더 큰 전류를 제어하는 데 사용됩니다. 보조 접촉은 다양한 제어 방법의 요구 사항을 충족시키기 위해 제어 회로에 있습니다.
아크 소화 시스템 : 아크 소화 장치, 일반적으로 반 닫힌 세로 슬릿 클로 아크 코어가 장착되고 강한 자기 부는 아크 회로가 장착되어 ARC에 의해 생성 된 회로를 분해하기위한 접점이 분리되어 접점에 대한 아크 손상을 줄일 수 있도록 강력한 자기 블로킹 아크 회로가 장착되어 있습니다.
제어 회로가 활성화되면, 전자기 코일은 자기장을 생성하여 철 코어를 유치하여 접점을 닫게하여 압축기의 주 회로를 연결합니다. 제어 회로가 에너지가 해제되면, 자기장이 사라지고, 스프링의 동작 하에서 철 코어가 재설정되고, 접촉이 분리되고, 압축기의 주 회로도 분리됩니다.
정격 제어 전원 공급 장치 전압 : 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V 포함.
흡입 전압 : 일반적으로 (0.85 ~ 1.1) 정격 제어 공급 전압의 배.
방출 전압 : 일반적으로 정격 제어 공급 전압의 (0.2 ~ 0.75) 배.
흡입 시간 : 모델에 따라 흡입 시간은 일반적으로 12 ~ 35ms 사이입니다.
릴리스 시간 : 다시 릴리스 시간은 모델에 따라 다릅니다. 일반적으로 4 ~ 20ms 사이입니다.
전기 수명 : AC-3 사용 카테고리에서 전기 수명은 수십만 ~ 수백만 횟수가 될 수 있습니다.
기계적 수명 : 기계적 수명은 일반적으로 수백만에서 1 천만주기의 범위에 있습니다.
