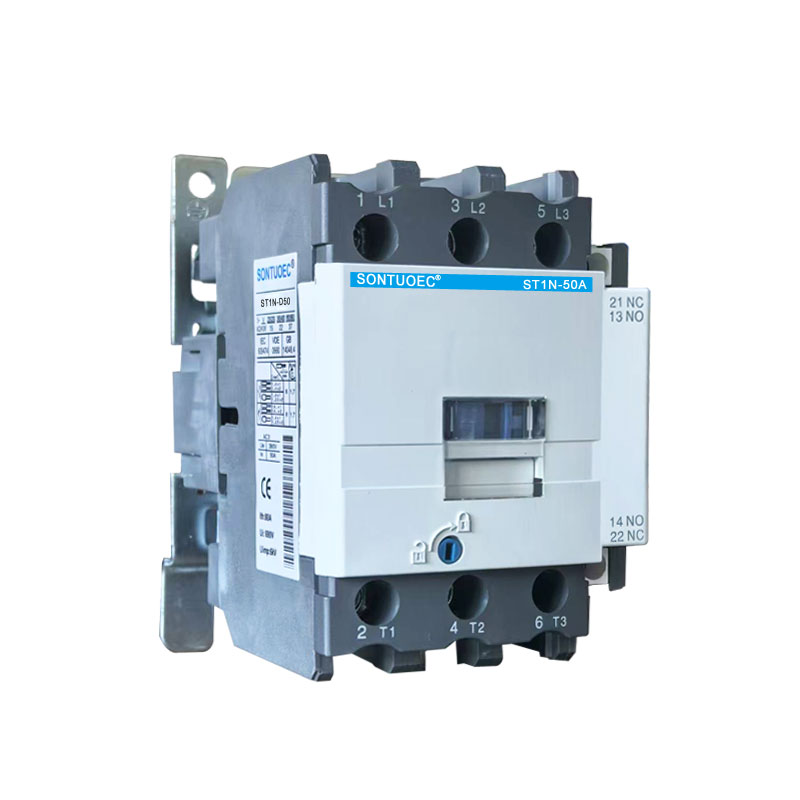

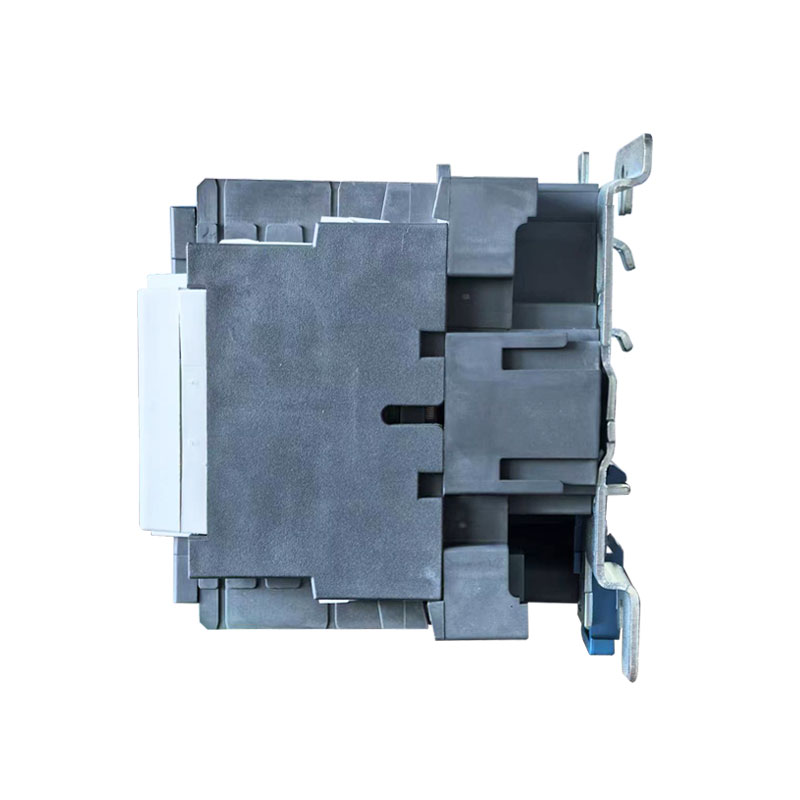

Sontuoec St1n 3p 4p AC 접촉기

SONTUOEC는 다양한 소형 전기 제품 생산을 전문으로 하는 중국 공급업체/제조업체 중 하나입니다. ST1N 시리즈 AC 접촉기는 정격 전압 최대 660V AC 50Hz 또는 60Hz, 정격 전류 최대 95A의 회로에서 AC 모터를 만들고 차단하고 자주 시작하고 제어하는 데 적합합니다. 보조접점블록, 타이머지연 및 기계연동장치 등을 결합하여 지연접촉기, 기계적연동접촉기, 스타-델타 기동기가 됩니다. 열 계전기를 사용하면 전자기 스타터에 결합됩니다. 접촉기는 IEC 60947-1에 따라 생산됩니다.

모델:ST1N

문의 보내기

제품 설명

현재 수업	9A, 12A, 18A, 25A, 32A, 40A, 50A, 65A, 80A, 95A (AC-3,380V)
정격 절연 전압	교류 660V
정격 작동 전압	AC380v,660V,50/60HZ
정격 제어 전력선 전압	24V, 32V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V
극 수	3P,4P
작동 기능	전압을 끌어당기십시오: 85%~110%Us; 방출 전압:20%~75%Us

구조 및 작동 원리

구조: ST1N AC 접촉기는 주로 전자기 시스템(철심, 코일 및 단락 링 등 포함), 접점 시스템(주 접점 및 보조 접점 포함) 및 아크 소화 장치로 구성됩니다.

작동 원리: ST1N AC 접촉기의 코일에 전원이 공급되면 철심은 자기장을 생성하여 전기자를 끌어당기고 접점을 작동시켜 주 접점과 보조 접점을 닫거나 분리하여 회로의 온오프를 제어합니다. 아크 소화 장치는 접점이 손상되지 않도록 보호하기 위해 접점이 분리될 때 아크를 소멸하는 데 사용됩니다.

유형 및 특성

1. 유형:

ST1N AC 접촉기는 산업용 접촉기, 건물용 접촉기, 가정용 접촉기 등 용도와 성능에 따라 다양한 유형으로 분류할 수 있습니다. 일반적인 모델에는 CJ 시리즈(예: CJX2 시리즈, CJ20 시리즈, CJT1 시리즈)와 ABB, Siemens, Schneider 및 기타 브랜드의 시리즈 제품이 포함됩니다.

2.특징:

안정적인 작업: ST1N AC 접촉기는 작업 신뢰성과 안정성이 높으며 큰 전류와 전압을 견딜 수 있습니다.

안정적인 성능: 접촉 시스템은 우수한 전기 전도성과 고온 내마모성을 갖춘 고품질 재료로 만들어졌습니다.

편리한 유지 관리: ST1N AC 접촉기는 구조가 콤팩트하며 설치 및 유지 관리가 쉽습니다.

응용 시나리오

ST1N AC 접촉기는 전력 시스템, 산업 자동화, 건물 및 가정용 전기 분야에 폭넓게 적용됩니다. 예를 들어, 전력 시스템에서는 모터의 시작-정지 및 방향 반전을 제어하는 데 사용할 수 있습니다. 산업 자동화에서는 생산 라인의 다양한 전기 장비의 시작-중지를 제어하는 데 사용할 수 있습니다. 건물 및 가정용 전기제품에서는 조명, 에어컨 등 장비의 ON/OFF를 제어하는 데 사용할 수 있습니다.
