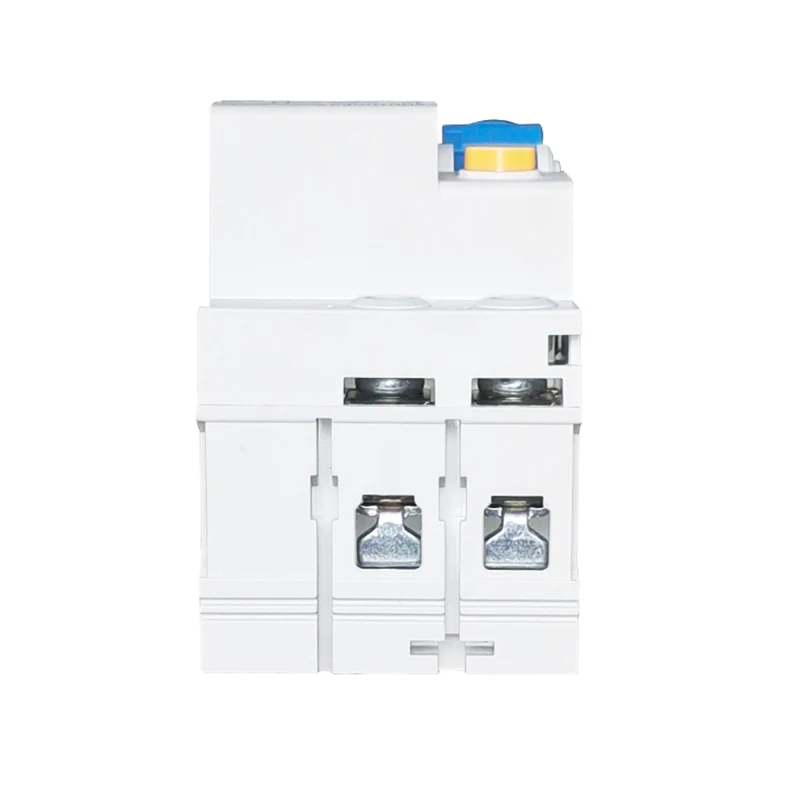

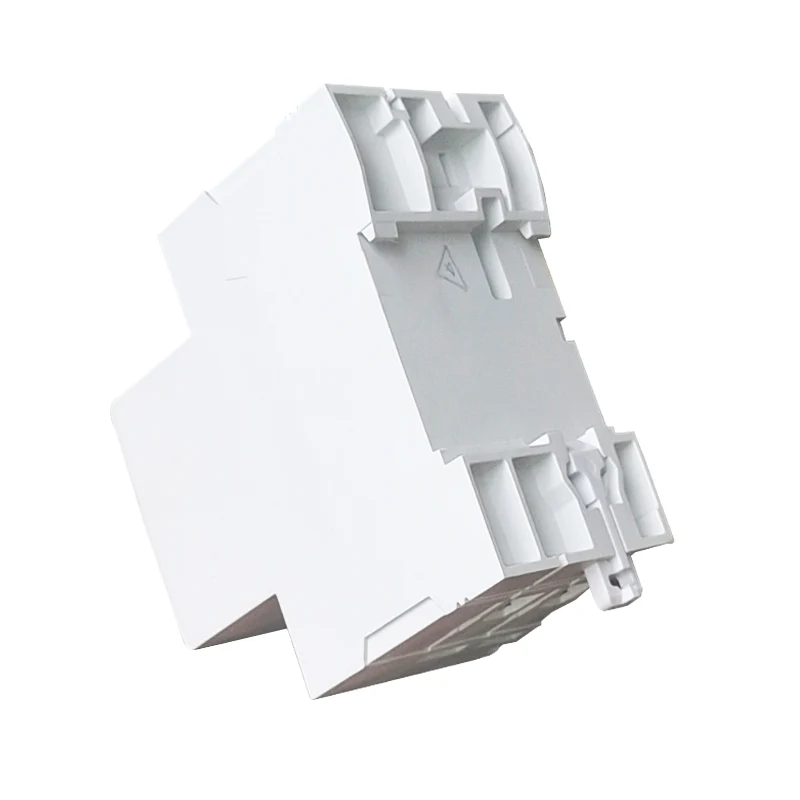

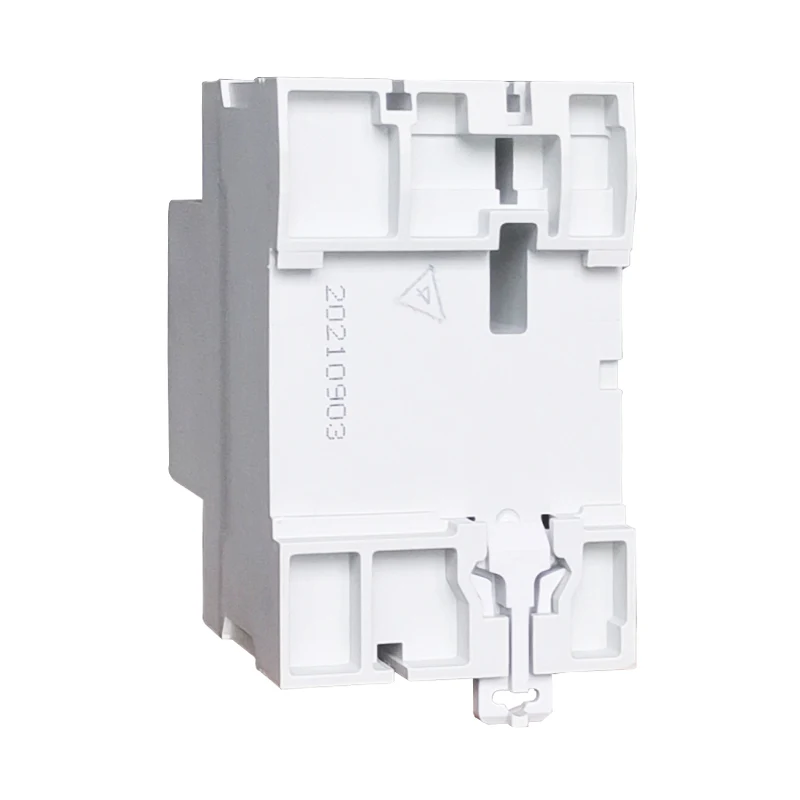

RCCB B 모델 잔류 전류 회로 차단기

RCCB B 모델 잔류 전류 회로 차단기는 3 단계 네트워크에서 연속 결함 전류의 경우 보호를 보호합니다. 일반적으로 재충전 스테이션, 의료 기기 및 기기 및 가변 속도 드라이브, DC (Batter Charge and Inverters)의 필드에서 사용됩니다.

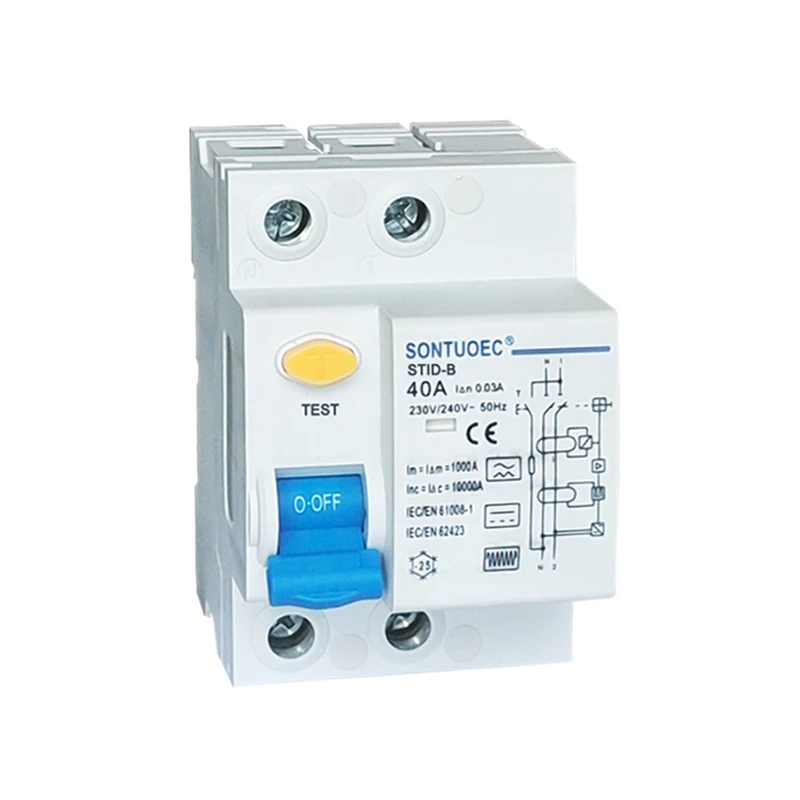

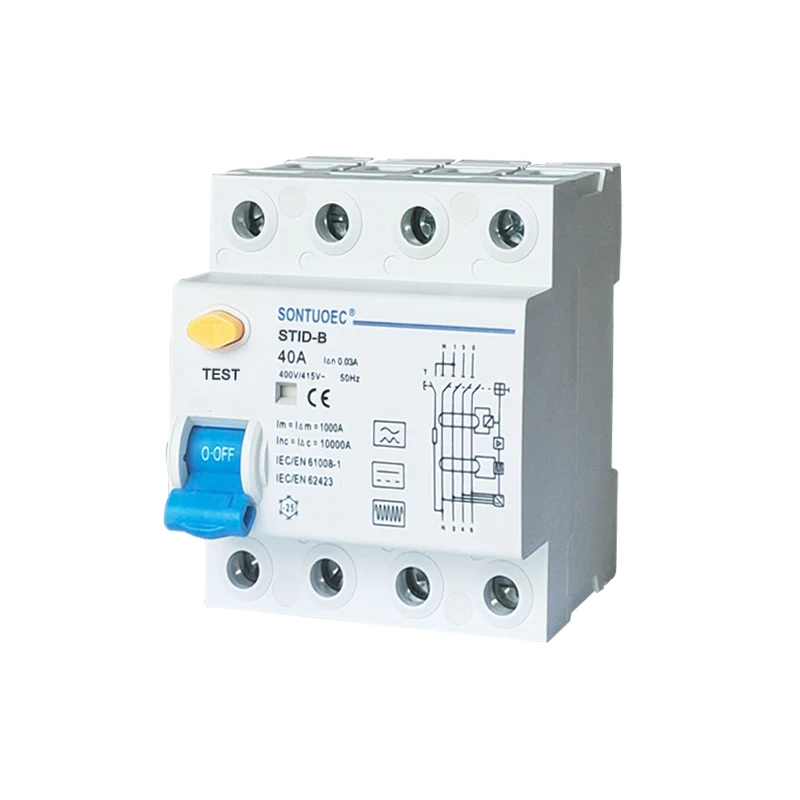

모델:STID-B

문의 보내기

제품 설명

전기 같은 특징	기준		IEC/EN62423 & IEC/EN61008-1
	유형 (지구 누설 감지의 파동 형태)		B
	정격 현재	A	25,40,63
	기둥	P	1p+n, 3p+n
	정격 전압 ue	V	IP+N : 230/240V; 3P+N : 400/415V
	정격 감도 I n	A	0.03,0.1,0.3
	절연 전압 UI	V	500
	평가 된 잔류 만들기 및	A	500 (in = 25a/40a)
	파손 용량 i m	A	630 (in = 63a)
	단락 전류 i c	A	10000
	SCPD 퓨즈	A	10000
	i n에서의 휴식 시간	s	≤0.1
	정격 주파수	HZ	50
	정격 충동 견해 전압 (1.2/5.0) uimp	V	4000
메카니카이 특징	Ind.의 유전체 시험 전압. 프레드. 1 분	KV	2.5
	오염 학위		2
	전기 수명		2000
	메카니카이 iife		10000
	결함 전류 표시기		예
	보호 학위		IP20
	주변 온도 (일일 평균 35)	ºC	-40 ~+55ºC
	저장 온도	ºC	-40 ~+70ºC

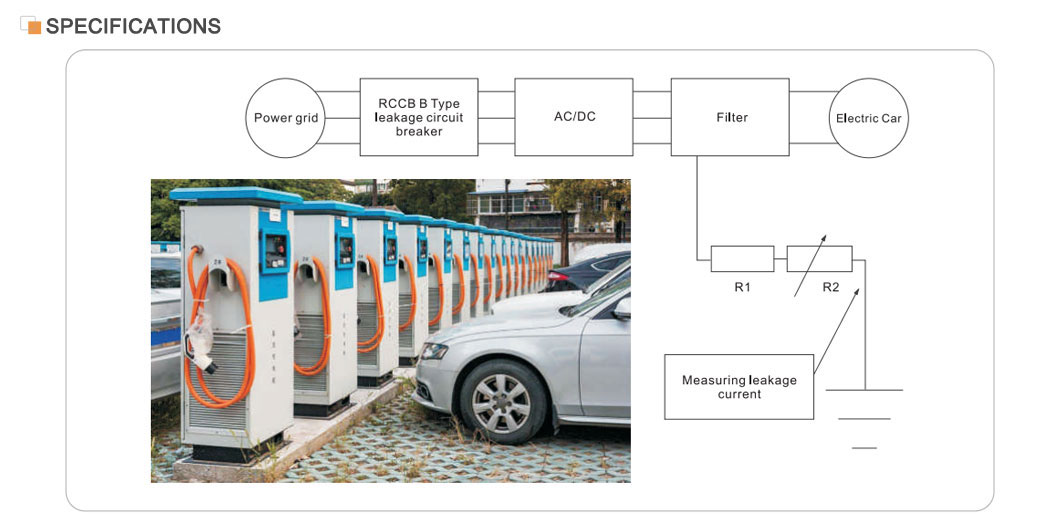

STID-B RCCB B 모델 잔류 전류 회로 차단기는 타입 A에 적합하며 정류기 회로 및 고주파 AC 잔류 전류로부터 발생할 수있는 DC 잔류 전류, DC 잔류 전류를 평활화하는 데 적합합니다. 3 상 네트워크에서 연속 결함 전류가 발생할 경우 보호 기능을 제공합니다. STID-B는 일반적으로 충전소, 의료 장비 및 기기, 컨트롤러 및 가변 속도 드라이브, 배터리 충전기 및 인버터 (DC)에서 일반적으로 사용됩니다. STID-B는 IEC/EN61008 및 IEC/EN62423 표준을 준수합니다.

주요 기능

정격 전류 : 40A, 더 큰 전기 시스템에 적합합니다.

누설 방지 : 감도가 높고 정확도가 높으면 누출 전류를 감지하고 매우 짧은 시간 안에 전원 공급 장치를 차단할 수 있습니다.

안전 성과 : IEC/EN61008.1 및 GB16916.1과 같은 국제 표준을 준수하여 제품의 안전성과 신뢰성을 보장합니다.

적용 범위 : 산업, 상업, 고층 및 시민 건물에 널리 사용되어 전기 시스템에 대한 포괄적 인 보호를 제공합니다.

운영 원리

RCCB B 모델 잔류 전류 회로 차단기는 제로 시퀀스 전류 변압기를 기반으로합니다. 각각의 전도성 위상은 제로 시퀀스 전류 변압기를 통과하며, 2 차 측면은 전자기 멸종에 연결된다. 정상 조건에서, 0 시퀀스 전류 변압기를 통한 위상 전류의 벡터 합은 0이므로 변압기를 통한 플럭스는 0이고, 보조 출력 전압도 0이고 회로 차단기는 작동하지 않습니다. 그러나, 누출 전류가 증가하고 2 차 측면 출력 전압이 일정 수준으로 성장하도록하면 전자기 방출이 활성화되어 작동 메커니즘이 전원 공급 장치에 연결된 접점을 작동시키고 분리하여 누설 방지를 실현합니다.
