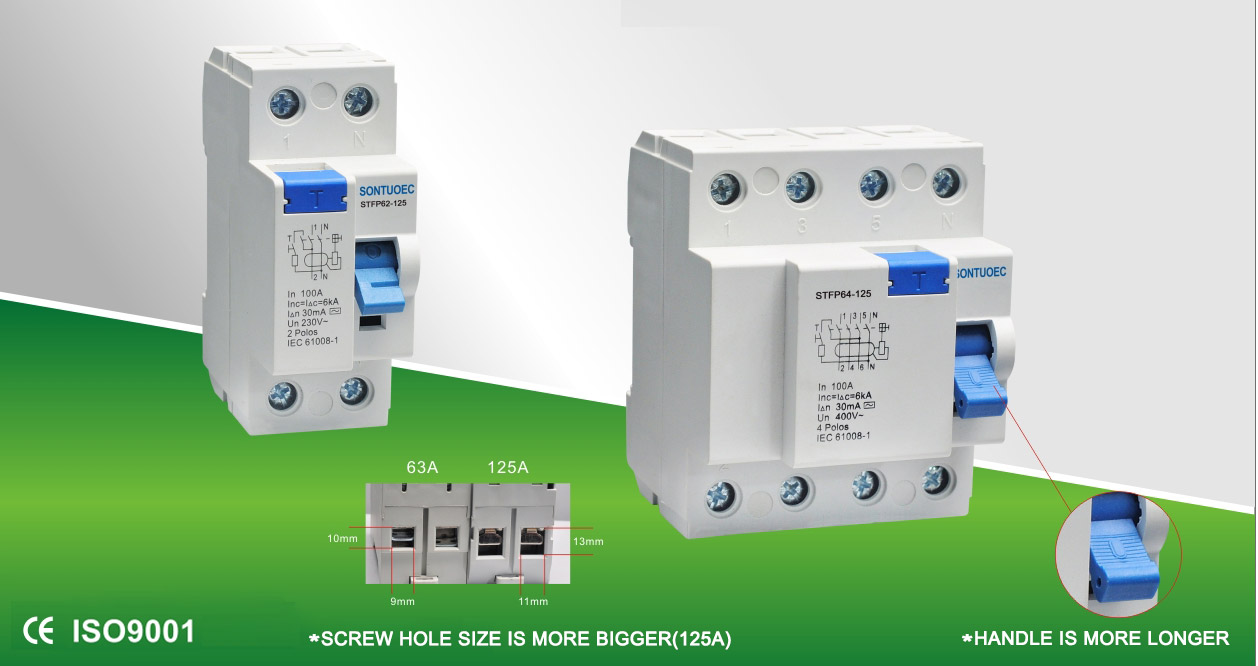

전자 마그네틱 타입 RCCB 125A/30MA

전자 자기 A 유형 RCCB 125A/30MA는 누출, 단락 또는 접지 결함으로 인해 회로의 잔류 전류를 감지 할 수 있으며 전류가 사전 설정 임계 값을 초과 할 때 회로를 자동으로 차단하여 인사 및 장비의 안전성을 보호합니다. 그것의 작동 원리는 전자기 유도의 원리에 기초합니다. 전류가 변압기를 통과 할 때, 해당 자기 플럭스가 생성되며, 이는 전자 회로를 트리거하여 신호 처리를 수행하고 궁극적으로 릴리스 메커니즘의 동작을 제어합니다.

모델:STFP360-125

문의 보내기

제품 설명

모델:	STFP360-125
기준:	IEC 61008-1
잔류 전류 특성 :	그리고, 그리고
극 번호 :	2p, 4p
정격 전류 :	16a, 25a, 32a, 40a, 63,80,100,125a
정격 전압 :	230/400V AC
정격 주파수 :	50/60Hz
정격 잔류 작동 전류 IΔN :	10MA, 30MA, 100MA, 300MA, 500MA
정격 잔류 비 기능 전류 I ΔNO :	≤0.5iΔn
정격 조건부 단락 Current Inc :	6000A
정격 조건부 잔류 단락 현재 IΔC :	6000A
트리핑 기간 :	즉각적인 트립 ≤0.1sec
잔차 트립 전류 범위 :	0.5iΔn ~ iΔn
전기 기계적 지구력 :	4000 사이클
고정 토크 :	2.0nm

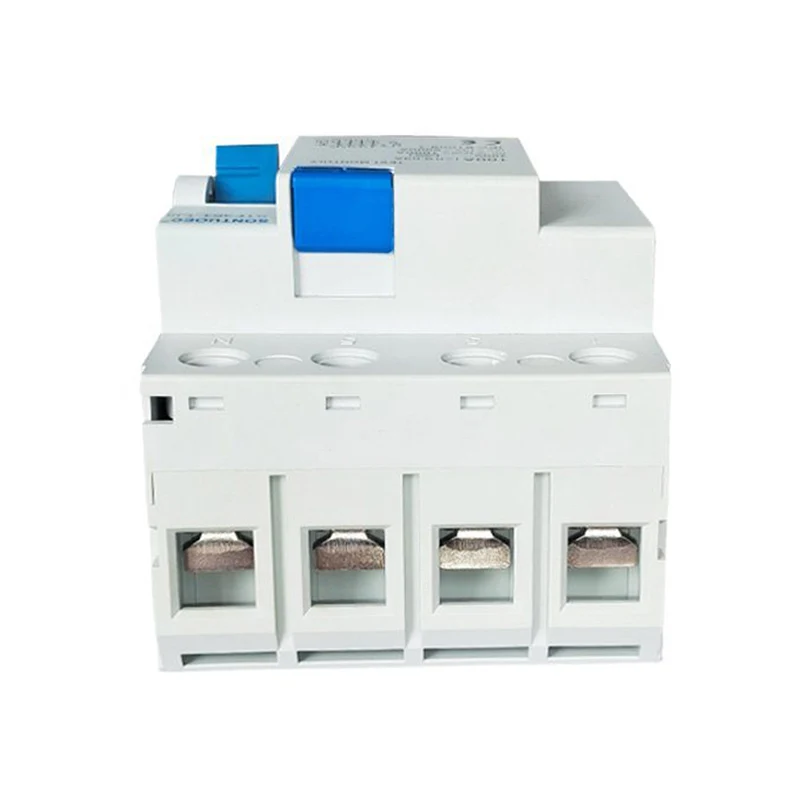

연결 터미널 :	클램프가있는 나사 터미널 기둥 터미널
설치:	35mm DIN 레일 장착

주요 기능

높은 감도 및 빠른 응답 : 전자기 RCCB는 작은 잔류 전류 (일반적으로 30mA 미만) (제품 사양에 따라 정확한 값)를 감지하고 몇 밀리 초 이내에 회로를 빠르게 차단하여 전기 충격 사고를 효과적으로 방지 할 수 있습니다.

전자기 보호 : 순수한 전자 RCCB와 비교하여 전자기 RCCB는 전자기 유도의 원리를 결합하여 신뢰성과 안정성이 높고 다양한 가혹한 환경에서 정상적으로 작동 할 수 있습니다.

다기능 : 일부 전자기 RCCB에는 오버로드, 단락 및 기타 보호 기능이있어 회로 및 장비의 안전성을 포괄적으로 보호 할 수 있습니다.

설치 및 유지 관리가 쉽습니다 : 전자기 RCCB는 일반적으로 모듈 식 디자인, 소형 구조, 설치가 쉽고 일상적인 유지 보수 및 검사를 쉽게 수행합니다.

운영 원리

전자기 RCCB의 운영 원리는 Kirchhoff의 법칙에 기초하여 입력 전류가 항상 출력 전류 (이상적인 경우)와 동일하다는 것을 나타냅니다. 회로에 누출 또는 접지 오류가 발생하면 전류의 일부는 하중을 우회하여 지구로 직접 흐르고 잔류 전류를 만듭니다. 이 시점에서 변압기는이 불균형 전류를 감지하고 상응하는 자기 플럭스를 생성합니다. 자기 플럭스가 전자 회로에 의해 처리 된 후에는 스트리핑 메커니즘의 작용을 트리거하여 회로 차단기가 회로를 빠르게 차단합니다.
