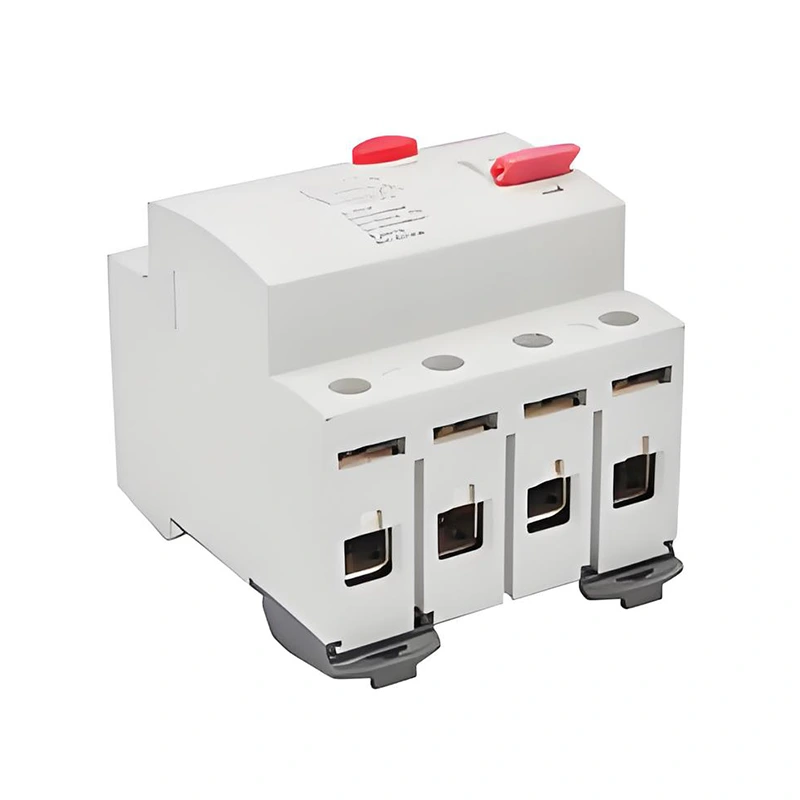

전자 유형 RCCB

회로의 잔류 전류가 사전 설정 값을 초과하면 전자 유형 RCCB는 빠른 회로를 차단하기 위해 빠르게 작용하여 전기 충격 사고와 전기 화재를 방지합니다. 전자 RCCB는 전자 부품 및 마이크로 프로세서 및 기타 기술을 사용하여 더 큰 감도와 정확성을 제공합니다.

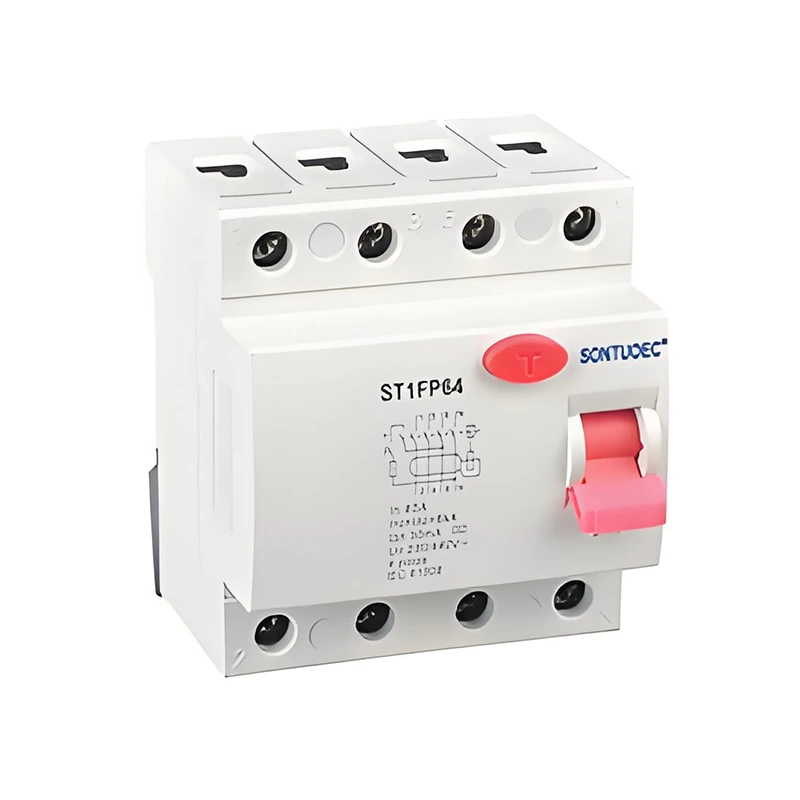

모델:ST1PF64

문의 보내기

제품 설명

샌드			IEC/EN61008.1
전기 같은	유형 (지구 누설 감지의 파동 형태)		전자기 유형, 전자 유형
특징	정격 현재	A	그리고, 그리고

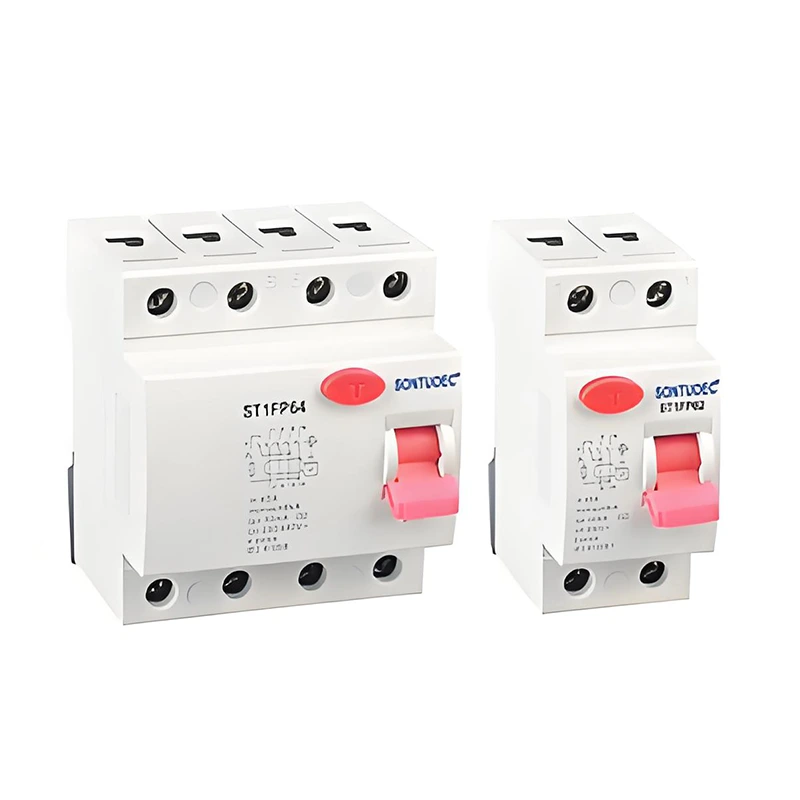

	기둥	P	2,4
	정격 전압	V	AC 240/415V; AC 230/400V
	정격 전류		16,25,32,40,63a
	정격 감도 I it n	A	0.01,0.03,0.1,0.3,0.5
	절연 전압 UI	V	500
	평가 된 잔류 만들기 및	A	630
	파손 용량 i △ m	A	630
	단락 전류 I uit c	A	6000
	SCPD 퓨즈	A	6000


	정격 주파수	HZ	50/60
	오염 학위		2
기계적	전기 수명	t	4000
특징	기계적 수명	t	10000
	보호 학위		IP20
	주변 온도	ºC	-25 ~+40
	(일일 평균 ≤35ºC)	ºC	-25 ~+40
	저장 온도	ºC	-25 ~+70
설치	터미널 연결 유형		케이블/U- 타입 버스 바/핀 유형 버스바
	케이블의 터미널 크기 상단/하단	MM2	25
	케이블의 터미널 크기 상단/하단	awg	3.18
	버스 바의 경우 터미널 크기 상단/하단	MM2	25
	버스 바의 경우 터미널 크기 상단/하단	awg	3.18
	조임 토크	n*m	2.5
	조임 토크	LBS	22
	설치		빠른 클립 장치를 통해 DIN Rail EN 60715 (35mm)에서
	연결		위와 아래에서

운영 원리

전자 유형 RCCB의 작동 원리는 전자기 유도 및 전류 밸런싱의 원리를 기반으로합니다. 회로의 위상 및 제로 라인 전류가 불균형 인 경우, 즉 잔류 전류가 존재하는 경우, RCCB 내부의 전류 변압기는이 불균형을 감지하고 해당 신호를 생성합니다. 이 신호는 전자 회로에 의해 처리 된 후에는 릴리스 메커니즘의 동작을 트리거하여 회로 차단기가 회로를 빠르게 차단하게됩니다.
