3 극 AC 접촉기
  • 3 극 AC 접촉기3 극 AC 접촉기
  • 3 극 AC 접촉기3 극 AC 접촉기
  • 3 극 AC 접촉기3 극 AC 접촉기
  • 3 극 AC 접촉기3 극 AC 접촉기

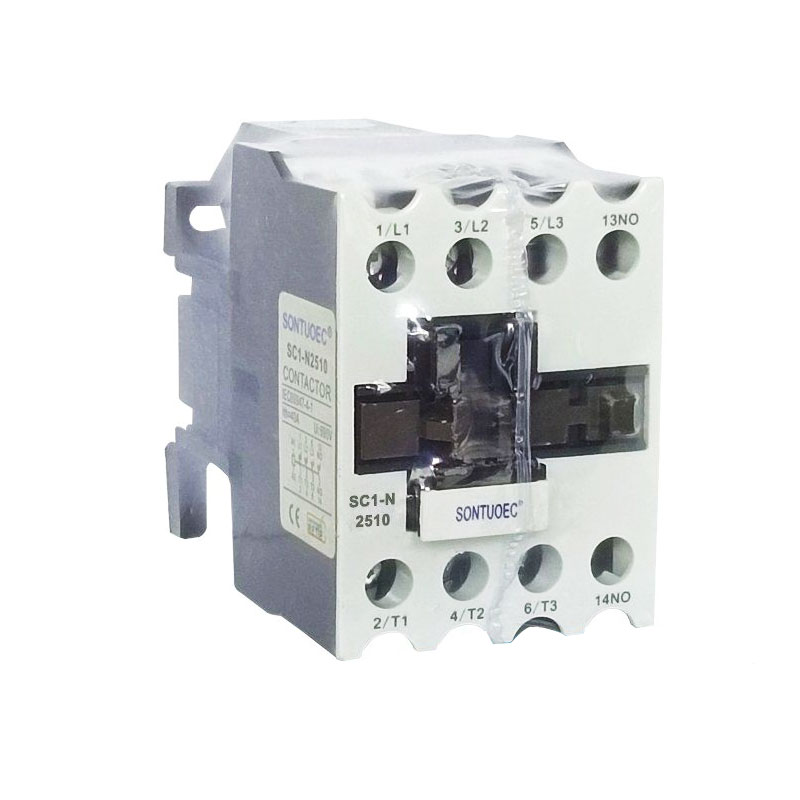

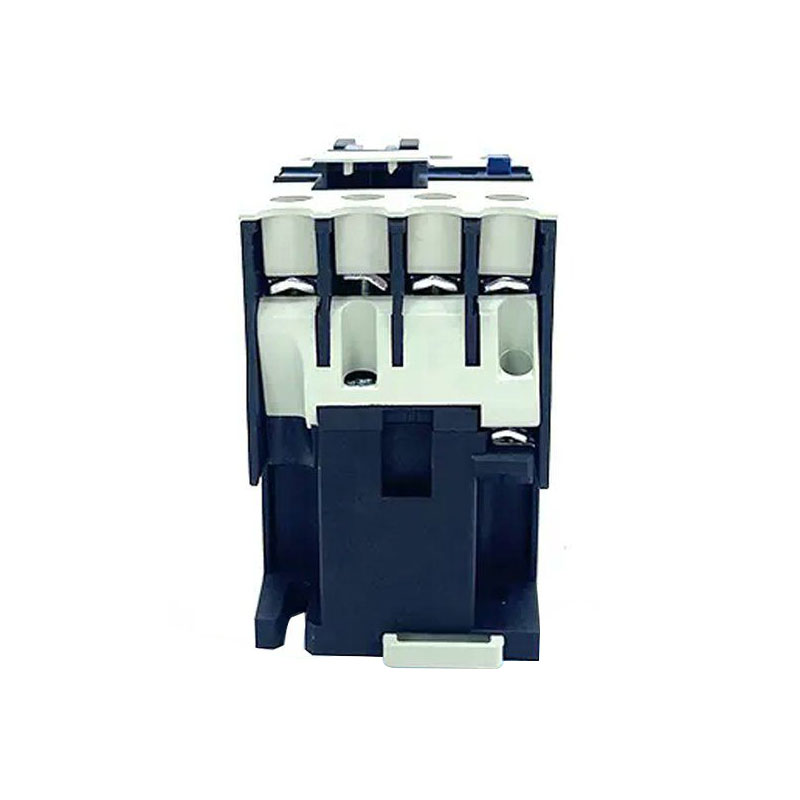

3 극 AC 접촉기

3 극 AC 접촉기는 3 개의 독립적 인 접점 (또는 극)을 갖는 AC 접촉기이며, 각각은 3 상 전력 시스템의 1 단계를 제어합니다. 주요 기능은 3 상 모터 또는 기타 3 상 하중의 시작, 중지 및 역전을 원격으로 제어하는 ​​것입니다. 이 세 가지 접점의 켜기 및 오프를 제어함으로써 3 상 회로의 연결과 분리를 실현하여 전기 부하의 작동 상태를 제어 할 수 있습니다.

문의 보내기

제품 설명

모델

2 상 Sqirlel의 용량-

정격 난방 전류 1 위 (a)

정격 전력 (KW)

정격 작동 전류 (a)

220V-240V

380-440V

550V

660V

220-240V

380V-440V

550V

660V

SC1-N10

2.5

4.0

4.0

4.0

11

9

7

5

20

SC1-N11

3.5

5.5

5.5

5.5

13

12

9

7

20

SC1-N12

3.5

5.5

5.5

5.5

13

12

9

7

20

SC1-N20

5.5

11

11

7.5

22

22

17

9

32

SC1-N25

8.5

14

14

14

30

30

12

12

40

SC1-N35

12

20

20

20

40

40

17

17

40


구조 및 작업 원리

구조:

전자기 시스템 : 코일, 코어 등과 같은 구성 요소가 포함되어 있으며 접점 시스템의 개방 및 닫기를 구동하기 위해 자기 플럭스를 생성하는 데 사용됩니다.

연락처 시스템 : 주요 연락처 및 보조 연락처를 포함합니다. 주요 접점은 고전류를 전달하는 데 사용되며 보조 접촉은 제어 신호의 전송 및 피드백을 실현하는 데 사용됩니다.

아크 소화 장치 : 접점이 손상되지 않도록 접촉이 끊어 질 때 생성 된 아크를 소멸시키는 데 사용됩니다.

쉘 : 내부 구성 요소를 외부 환경으로부터 보호하는 데 사용됩니다.


작업 원칙 :

코일이 활성화되면 철 코어는 자성을 생성하고 접촉 시스템을 유치하여 3 상 회로를 열어줍니다.

코일이 에너지 화되면 철 코어는 자성을 잃고 스프링의 동작 하에서 접촉 시스템이 분리되어 3 상 회로를 분리합니다.

셋째, 응용 프로그램 및 선택


응용 프로그램 :

3 Pole AC Contactor는 산업 자동화, 전력 시스템 및 건물 자동화에 널리 사용됩니다.

3 상 모터의 시작, 정지 및 역전과 같은 작업을 제어하는 ​​데 사용할 수 있습니다.

또한 전원 시스템의 원격 제어 및 보호를 실현하는 데 사용될 수 있습니다.


선택:

3 극 AC 접촉기를 선택할 때 정격 전압, 정격 전류 및로드 유형과 같은 요소를 고려해야합니다.

현재 등급은 부하의 최대 작동 전류보다 크거나 동일해야합니다.

전압 등급은 전력 시스템의 전압 수준에 적응해야합니다.

3 Pole AC Contactor3 Pole AC Contactor3 Pole AC Contactor 3 Pole AC Contactor3 Pole AC Contactor
