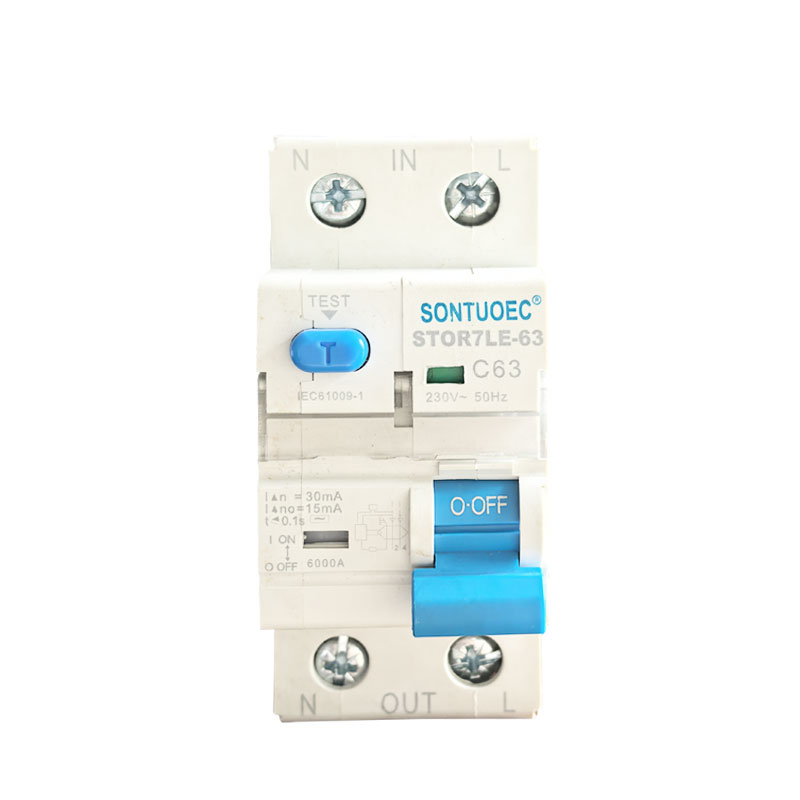

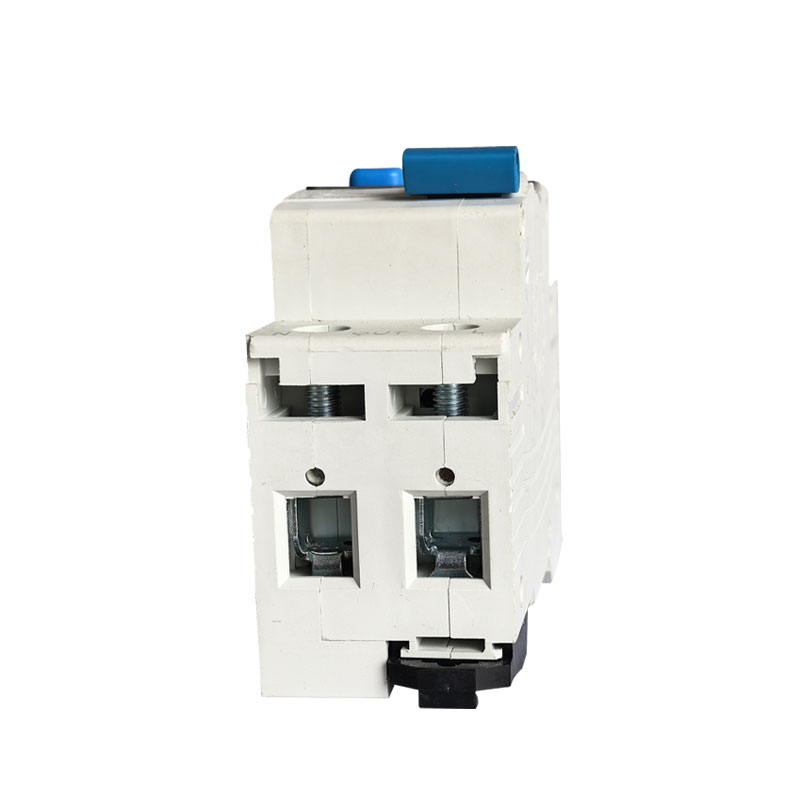

Sontuoec Stro7le-63 소형 누설 보호 회로 차단기 RCBO

SONTUOEC는 다양한 소형 전기 제품 생산을 전문으로 하는 중국 공급업체/제조업체 중 하나입니다. STRO7LE-63 RCBO는 AC 50/60Hz, 정격 전압 240V의 단상 상주 회로에 사용되며 최대 단락 전류 40A까지 자체 보호됩니다. 과부하 및 단락으로부터 민간 전자 회로를 보호할 수 있습니다. 이 제품은 부피가 작고, 차단 용량이 높으며, 활선을 동시에 차단하는 장점이 있으며, 활선을 반대편에 연결할 경우 감전으로부터 사람을 보호합니다. 그리고 IEC 61009-1의 표준을 준수합니다.

모델:STRO7LE-63

문의 보내기

제품 설명

명세서:

산다드			IEC/EN 61009-1
전기 같은	종류(감지된 누전파형)		전자식
특징	정격 전류 입력	A	그리고, 그리고
	폴란드	P	1P+N
	정격전압	V	교류 230
	정격 전류:		6,10,16,20,25,32,40A
	정격감도 IΔn	A	0.01,0.03,0.1,0.3,0.5
	절연전압 Ui	V	250
	정격 잔류 제작 및	A	500
	차단 용량 IΔm	A	500
	단락 전류 IΔc	A	45,006,000
	정격 주파수	헤르츠	50/60
	오염도		2
기계	전기적 수명	t	4000
특징	기계적 수명	t	10000
	보호등급		IP20
	주변 온도	°C	-25~+40
	(일 평균 35°C 이하)	°C	-25~+40
	보관온도	°C	-25~+70

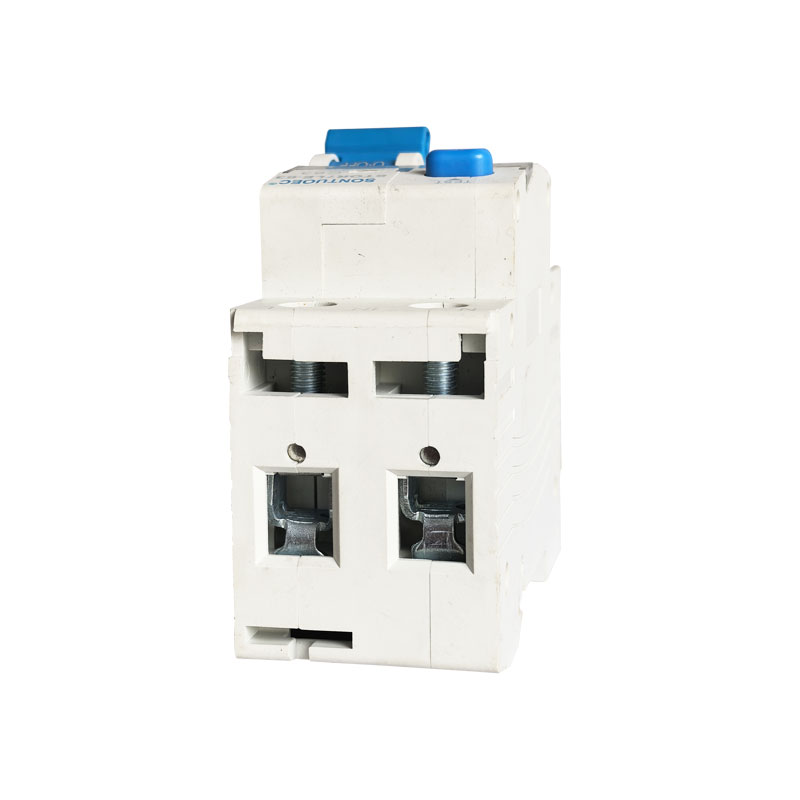

설치	단자접속방식		케이블/U형 부스바/핀형 부스바
	케이블의 단자 크기 상단/하단	mm2	25
	케이블의 단자 크기 상단/하단	AWG	5월 18일
	부스바의 단자 크기 상단/하단	mm2	25
	부스바의 단자 크기 상단/하단	AWG	3월 18일
	설치		DIN 레일 EN 60715(35mm)에 빠른 클립 장치 사용
	연결		상단과 하단에서

STRO7LE-63 RCBO의 주요 기능

과부하 보호: 회로의 전류가 STRO7LE-63 RCBO의 정격 값을 초과하면 설정된 시간 내에 회로를 자동으로 차단하여 회로와 장비의 과열을 방지하여 화재 및 손상을 방지합니다.

단락 보호: 회로에 단락이 발생하면 STRO7LE-63 RCBO는 회로를 신속하게 차단하여 단락 전류가 회로와 장비에 심각한 손상을 초래하는 것을 방지합니다.

누출 방지: STRO7LE-63 RCBO는 회로의 잔류 전류(즉, 누출 전류)를 감지할 수 있습니다. 잔류 전류가 설정된 임계값을 초과하면 STRO7LE-63 RCBO는 감전 사고 및 전기 화재를 방지하기 위해 매우 짧은 시간 내에 회로를 차단합니다.

STRO7LE-63 RCBO의 작동 원리

STRO7-40 RCBO에는 내부 열전자식 트립 감지기(과부하 및 단락 보호용)와 잔류 전류 감지기(누설 방지용)가 포함되어 있습니다. 회로의 전류 또는 잔류 전류가 비정상적인 경우 해당 스트라이커가 STRO7-40 RCBO의 트리핑 메커니즘을 트리거하여 회로를 신속하게 차단합니다.

1.열 자기 트리퍼: 전류가 도체를 통과할 때 생성되는 열과 자기장을 활용하여 트리핑을 트리거합니다. 전류가 너무 높으면 도체가 가열되어 자기장을 생성하여 열 자기 스트라이커 내부의 바이메탈이 구부러지거나 자석이 철심을 끌어당겨 트리핑 메커니즘이 작동됩니다.

2. 잔류 전류 검출기: 제로 시퀀스 변류기를 사용하여 회로의 잔류 전류를 검출합니다. 잔류 전류가 설정된 임계값을 초과하면 잔류 전류 감지기가 트리핑 메커니즘에 신호를 보내 회로를 차단합니다.

STRO7LE-63 RCBO의 특징

다기능 통합: STRO7LE-63 RCBO는 과부하, 단락 및 누출 보호 기능을 통합하여 전기 시스템의 설계 및 설치를 단순화합니다.

높은 감도: STRO7LE-63 RCBO는 회로의 비정상 및 잔류 전류를 신속하게 감지하고 차단하여 안정적인 보호를 제공합니다.

설치 및 유지 관리가 용이함: STRO7LE-63 RCBO는 일반적으로 설치 및 유지 관리가 용이하도록 모듈화됩니다.

높은 안전성: STRO7-40 RCBO는 전기 시스템의 안전한 작동을 보장하기 위해 엄격한 테스트를 거쳐 높은 안전성과 신뢰성을 인증받았습니다.

STRO7LE-63 RCBO의 적용 시나리오

STRO7LE-63 RCBO는 주거용, 상업 및 산업 분야의 전기 시스템, 특히 동시에 과부하, 단락 및 누전 보호가 필요한 분야의 전기 시스템에 널리 사용됩니다. 일반적으로 배전함, 배전반 또는 제어 캐비닛에 설치되어 비정상적인 전류 및 전압으로 인한 손상으로부터 회로 및 장비를 보호하고 감전사를 방지합니다.
