4p RCBO AC 유형

운영 원리

4p RCBO AC 유형의 작동 원리는 전류의 벡터 합 및 전자기 원리를 기반으로합니다. 화재 (L) 및 0 (N) 와이어의 회로의 전류가 크기가 동일하지 않을 때, 변압기 회로의 1 차 측면에서 전류의 벡터 합은 0이 아니므로 2 차 측면 코일에서 유도 된 전압을 생성합니다. 이 유도 된 전압은 전자기 릴레이에 추가되어 역 방지력을 생성하는 여기 전류를 생성합니다. 결함 전류가 RCBO의 작동 전류 값에 도달하면,이 역 방지력은 전자기 릴레이 내부의 전기자가 요크에서 분리되어 작동 메커니즘을 밀어 결함 전류 회로를 작동시키고 차단합니다.

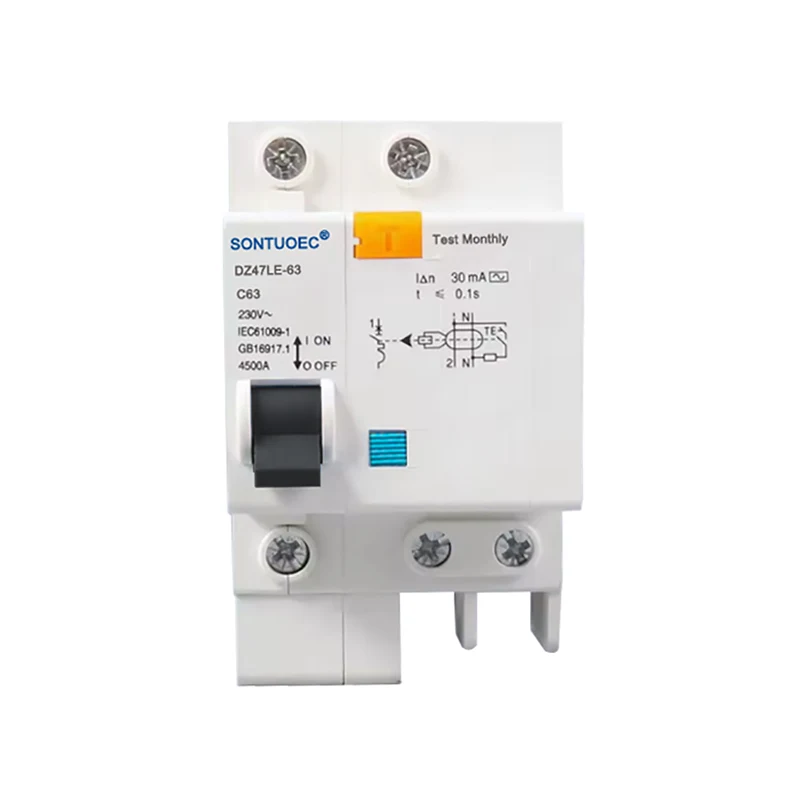

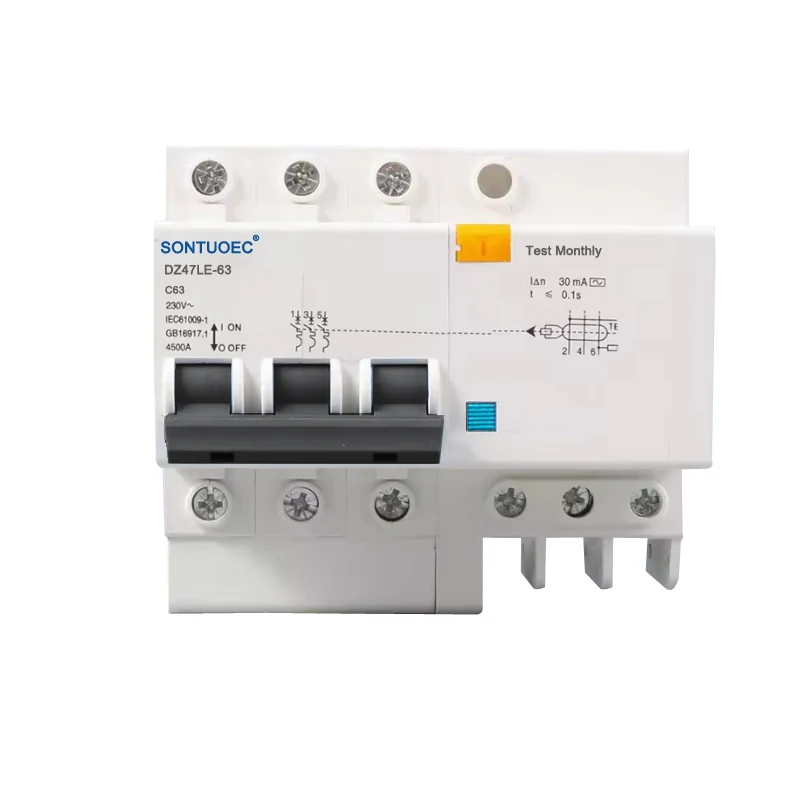

DZ47LE-63 시리즈 전자 지구 누설 방지 회로 차단기는 AC 50Hz/60Hz, 정격 전압 230V 및 정격 현재 6A ~ 63A의 단일 위상 주거 회로에 적합합니다. AC 50Hz/60Hz의 3 상 회로의 경우 400V. 회로 형태의 과부하 및 단락을 보호 할 수 있습니다. 이 제품은 소량, 높은 파손 용량, 라이브 와이어 및 제로 라인의 장점이 동시에 차단되며, 파이어 와이어 및 제로 라인 연결 리버스의 경우 전기 누출 충격으로부터 사람을 보호합니다.

표준 IEC61009-1, GB16917.1을 준수합니다.

특징:

1). 전기 충격, 지구 결함, 누출 전류로부터 보호를 제공합니다.

2). 과부하, 단락 및 과전압에 대한 보호를 제공합니다.

3). 소량, 높은 파괴 용량; 라이브 와이어와 제로 라인은 동시에 차단됩니다.

4). 작은 크기 및 무게, 쉬운 설치 및 배선, 높은 및 내구성 성능

5). 순간 전압 및 순간 전류로 인한 오해 트립에 대해 제공하십시오.

특징 및 혜택

다기능 보호 : 4P RCBO AC 유형은 잔류 전류 보호와 과전류 보호를 결합하여 회로 및 장비에 대한 포괄적 인 보호를 제공합니다.

높은 감도 : 갑작스런 적용 또는 잔류 정현파 AC 전류의 느린 상승에 대한 매우 민감한 보호는 분리를 보장합니다.

광범위한 응용 분야 : 국내, 산업 및 상업용 전력 분배 시스템의 AC 회로, 특히 1 개의 일대일 제로 배선에 적합합니다.

설치 및 유지 관리가 쉽습니다 : 합리적인 구조 설계, 설치가 쉽고 동시에 유지 보수 및 정비를 쉽게 수행 할 수 있습니다.

응용 프로그램 시나리오

4P RCBO AC 유형은 가정, 사무실, 상업용 건물 및 산업 시설의 AC 회로 보호에 널리 사용됩니다. 조명 회로, 소켓 회로 및 모터와 같은 장비 보호와 같은 화재 및 제로 와이어를 보호 해야하는 응용 분야에 특히 적합합니다.
