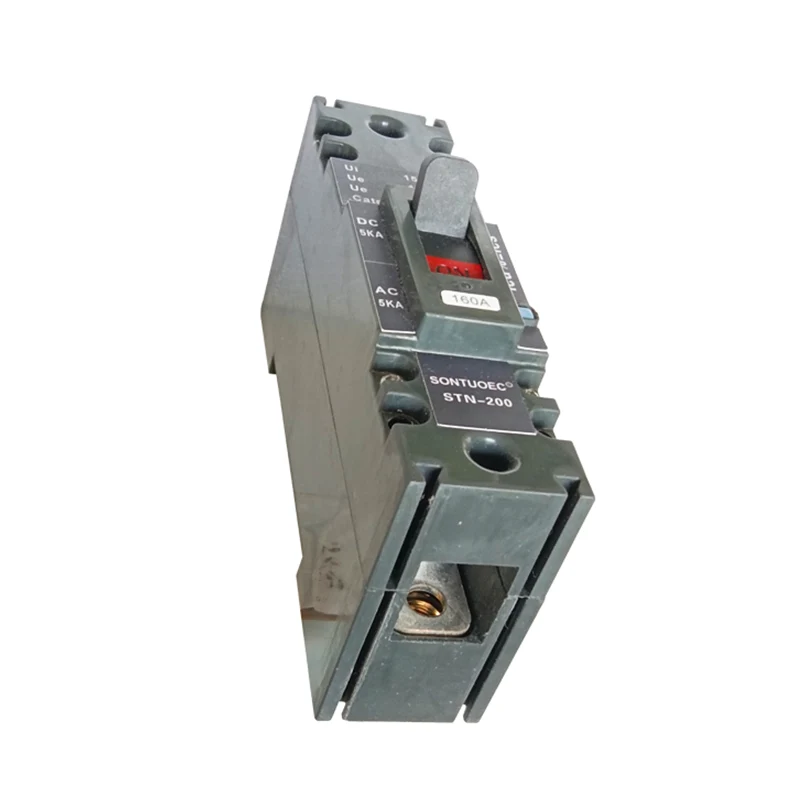

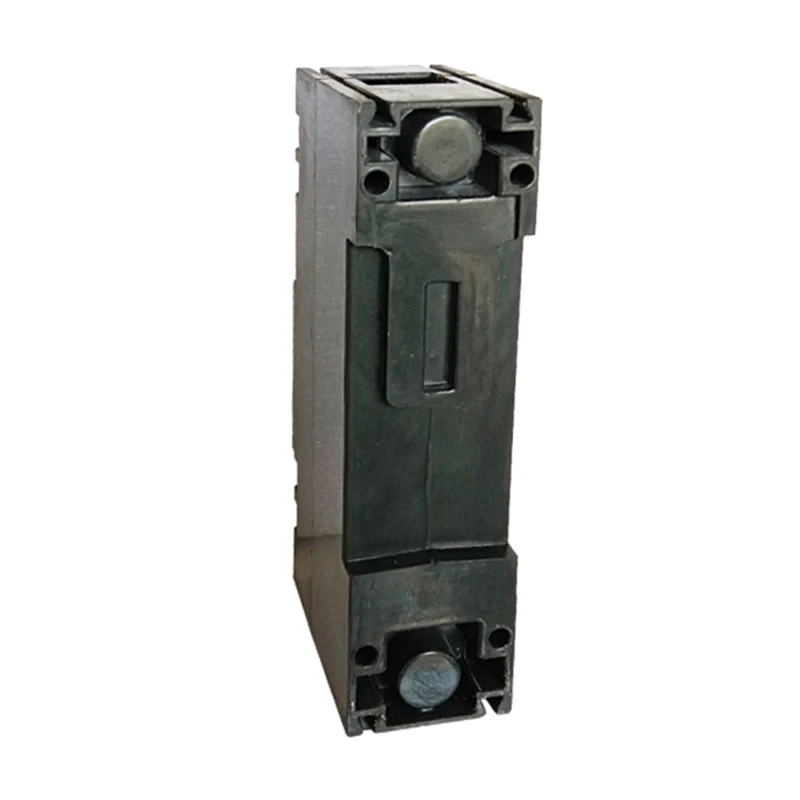

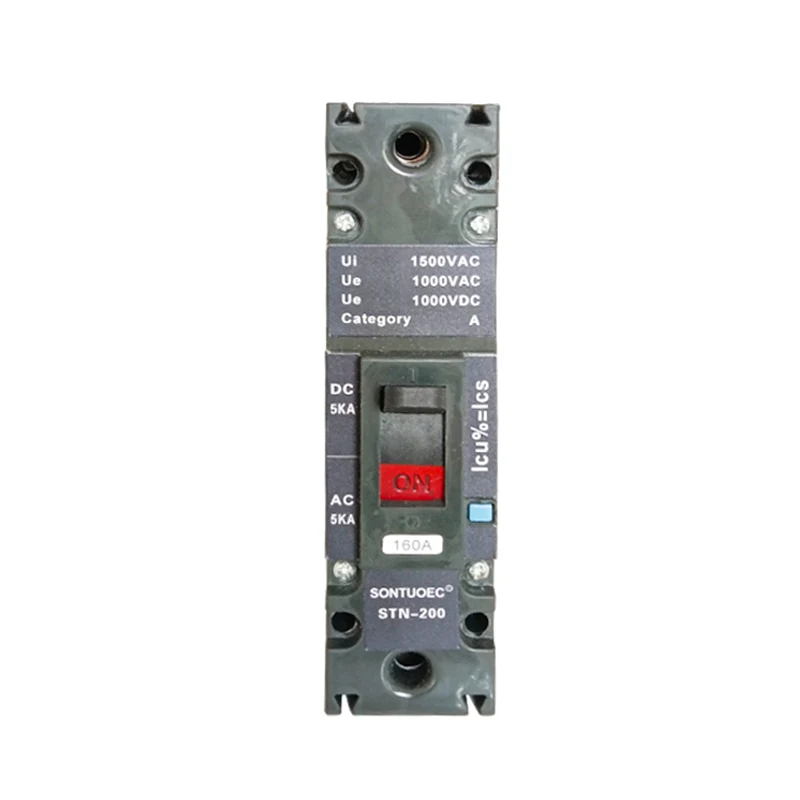

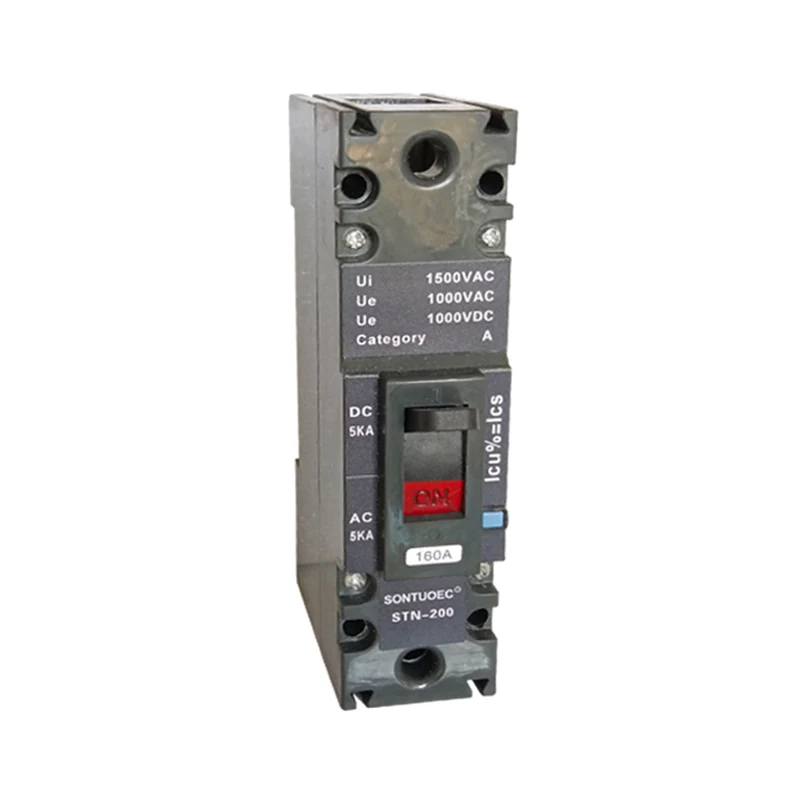

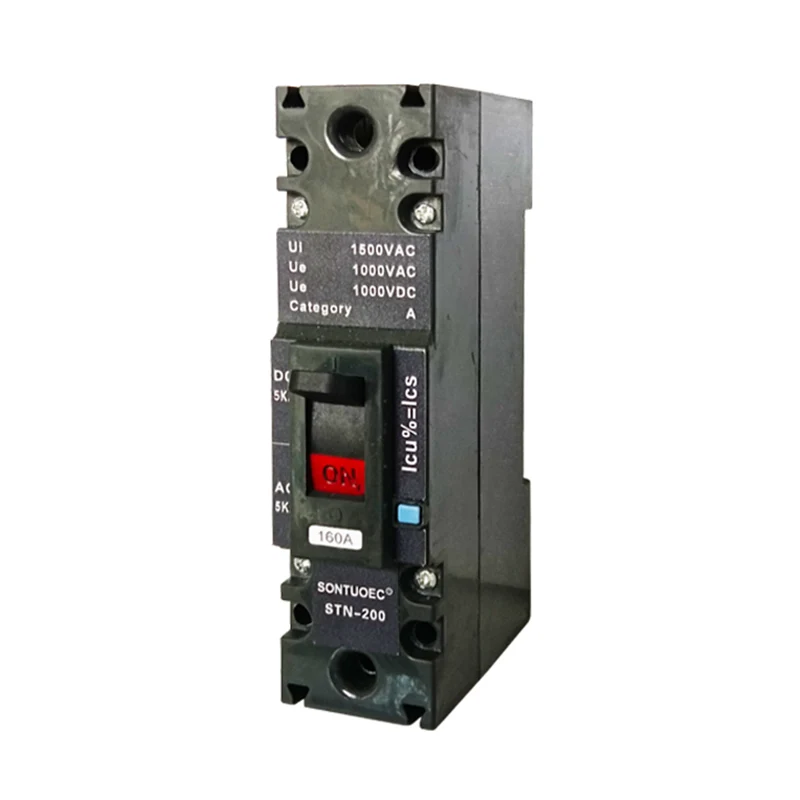

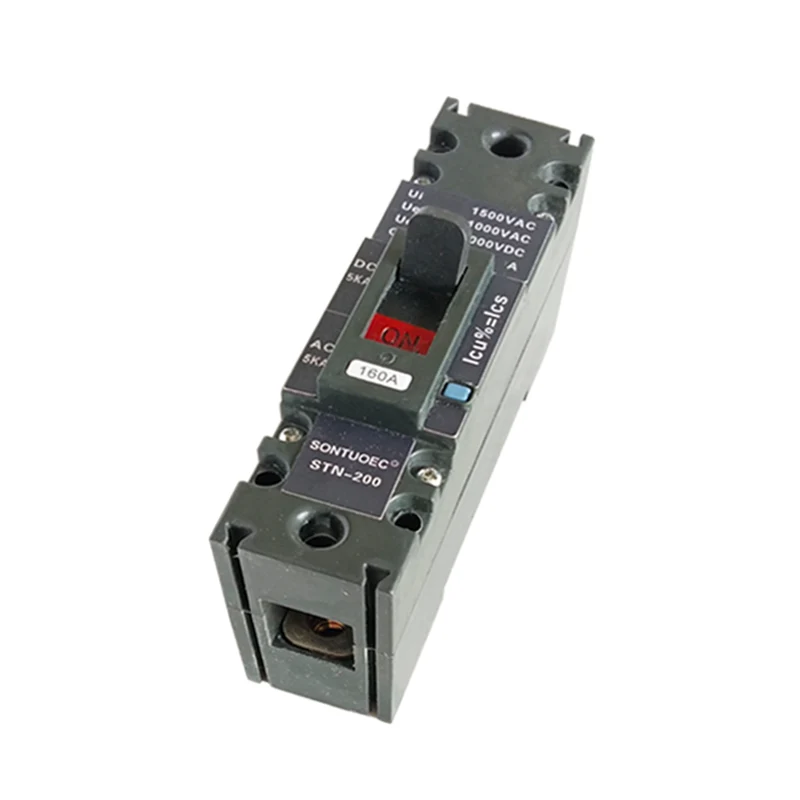

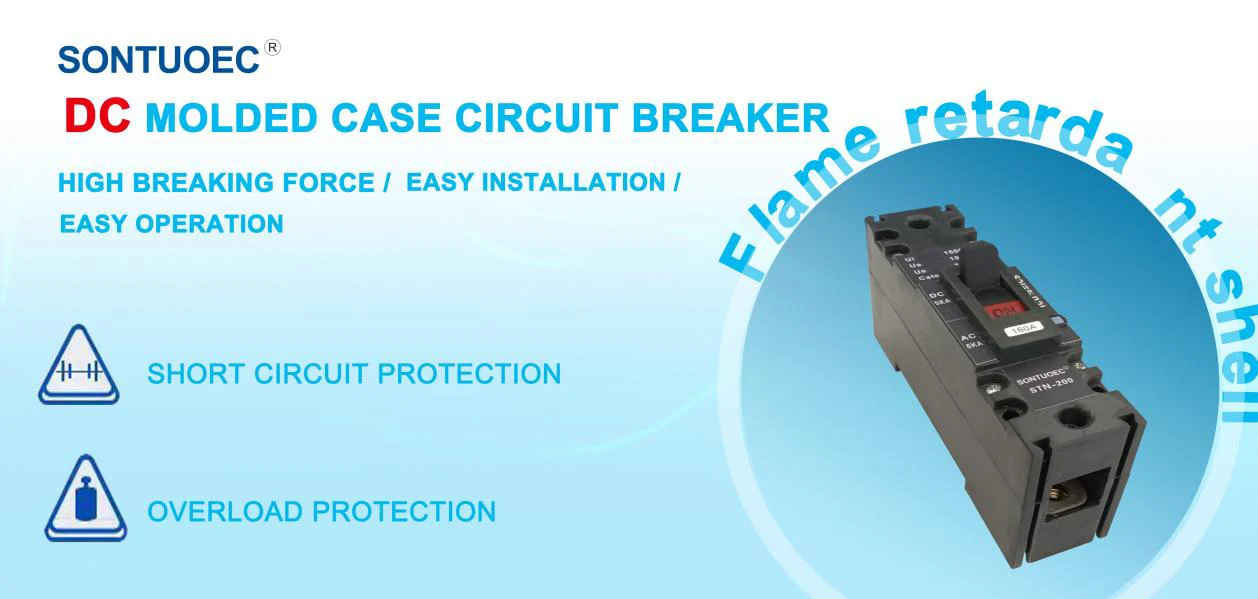

AC/DC 성형 케이스 회로 차단기

AC/DC 성형 케이스 회로 차단기는 통합 된 과부하 보호, 단락 보호 및 (일부 모델에서) 접지 누출 보호 기능을 갖춘 전기 스위치입니다. 소형 구조, 높은 보호 수준 및 긴 서비스 수명을 특징으로하는 성형 케이스로 설계되었습니다. 회로의 전류가 회로 차단기의 정격 전류를 초과하거나 단락이 발생하면 회로 차단기가 자동으로 트립되어 회로를 차단하여 회로 및 장비가 과부하 또는 단락으로 인해 회로 및 장비가 손상되지 않도록합니다.

모델:STN2-100

문의 보내기

제품 설명

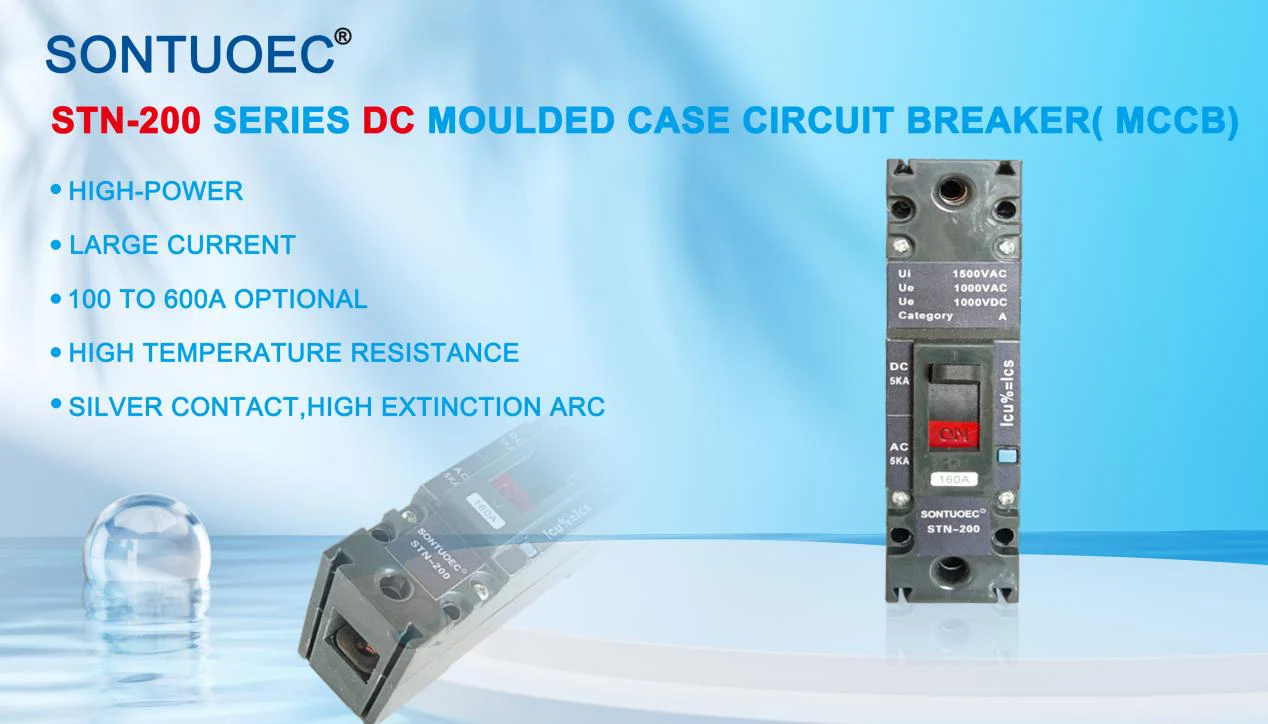

모델	STN-200
기준:	IEC 60947-2
구조	MCCB
유형	Moulede Case Circuit Breaker
인증	CE
코일 전압	500V/750V/1000V
폴	1p
사양	1p : 200a
기원	Wenzhou Zhanjiang
생산 능력	2000 피스/주
속도	정상 유형 회로 차단기
설치	결정된
극 번호	1
기능	컨벤션 회로 차단기, 회로 차단기 고장 방지, 과전류 보호
기준	IEC 60947-2 GB14048.2
~ 안에	16,32,63,100,125,150,175,200A
Ultinate Breaking Cappure (ka) LCS 100%	AC : 100KA (220/240V); 50KA (380/415V); 30KA (440/460V); 20ka (480/500V); 15ka (600V); 10KA (800V); 5KA (1000V); DC : 100KA (125V); 50ka (250v); 15ka (500V); 10ka (800V); 5ka (1000V).
운송 패키지	내부 상자/상자
등록 상표	Sontuoec, Wzstec
HS 코드	8536200000

운영 원리

AC/DC 성형 케이스 회로 차단기의 작동 원리는 전류의 열 및 전자기 효과를 기반으로합니다. 회로의 전류가 회로 차단기의 정격 값을 초과 할 때, 회로 차단기 내부의 바이 메탈은 열에 의해 구부러 지므로 회로를 차단하는 트립 메커니즘이 트리거됩니다. 동시에, 회로 차단기에는 전자기 방출 장치가 장착되어 있으며, 회로에 단락 전류가있을 때 전자기 방출 장치는 회로를 자르기 위해 빠르게 작용합니다. 또한 일부 회로 차단기 모델에는 누출 방지 기능이 장착되어 있으며 누출 전류가 감지되면 회로를 자동으로 차단합니다.

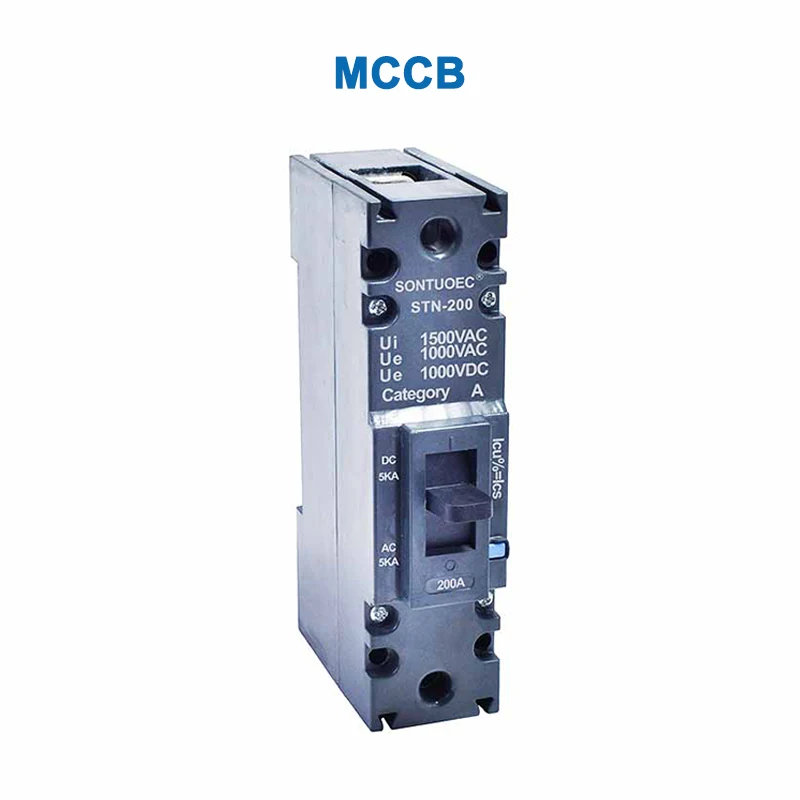

AC/DC Moulded Case Circuit Breaker

주요 기능

높은 감도 및 빠른 응답 : AC/DC 성형 케이스 회로 차단기는 회로의 결함 전류를 신속하게 감지하고 회로를 매우 짧은 시간에 절단하여 회로 및 장비의 안전성을 보호 할 수 있습니다.

다중 보호 기능 : 회로 차단기는 오버로드 보호, 단락 보호 및 (일부 모델에서) 누설 방지와 같은 여러 보호 기능을 통합하여 다른 회로의 보호 요구를 충족시킬 수 있습니다.

소형 구조 및 높은 보호 수준 : 성형 케이스 설계, 소형 구조 및 높은 보호 수준, 수분, 먼지 등과 같은 가혹한 환경 조건을 견딜 수 있습니다.

설치 및 유지 관리가 쉽습니다 : 회로 차단기는 일반적으로 플러그 앤 플레이 설계를 채택하여 설치 및 해체가 쉽습니다. 한편, 간단한 내부 구조로 인해 유지 관리 및 점검이 쉽습니다.

응용 프로그램의 범위

AC/DC 성형 케이스 회로 차단기는 가정, 사무실, 공장, 병원 등과 같은 전기 보호가 필요한 곳에서 널리 사용됩니다. 특히 태양 광 발전 시스템, 에너지 저장 시스템, 충전 더미 등과 같은 AC 및 DC 회로를 보호 해야하는 곳에서는 AC/DC 성형 케이스 회로 차단기가 더 널리 사용됩니다.
