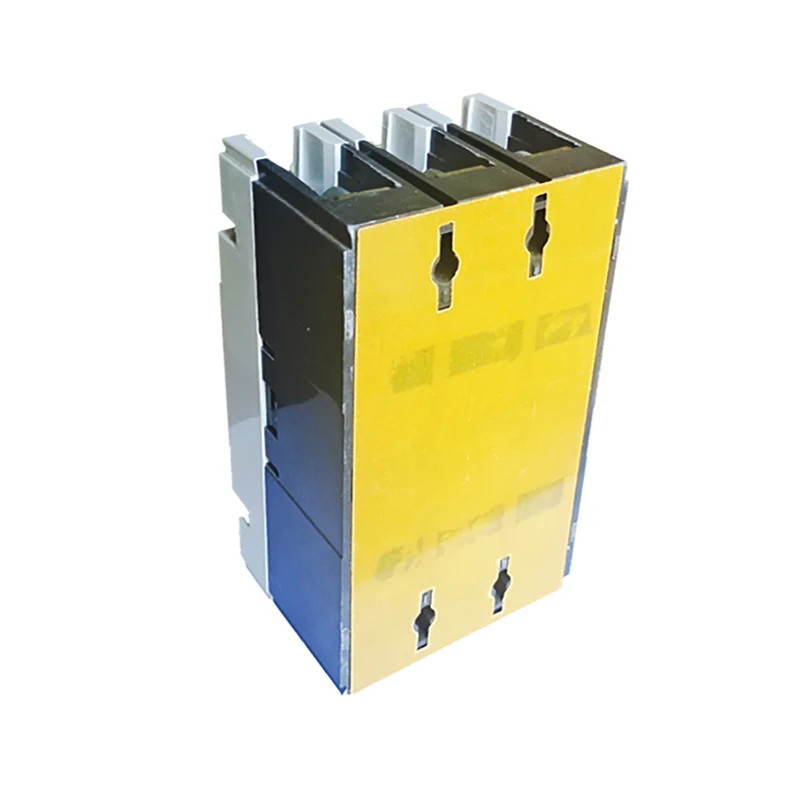

전기 배선용 회로 차단기

전기 배선용 회로 차단기는 과부하, 단락 및 부족 전압과 같은 보호 기능을 갖춘 일종의 전기 장비입니다. 작동 원리는 정상적인 작동 조건에서 회로 차단기가 닫힌 상태에 있고 회로 과부하, 단락 또는 저전압 및 기타 결함이 발생하면 회로 차단기가 자동으로 회로를 차단하여 회로와 장비의 안전을 보호한다는 것입니다.

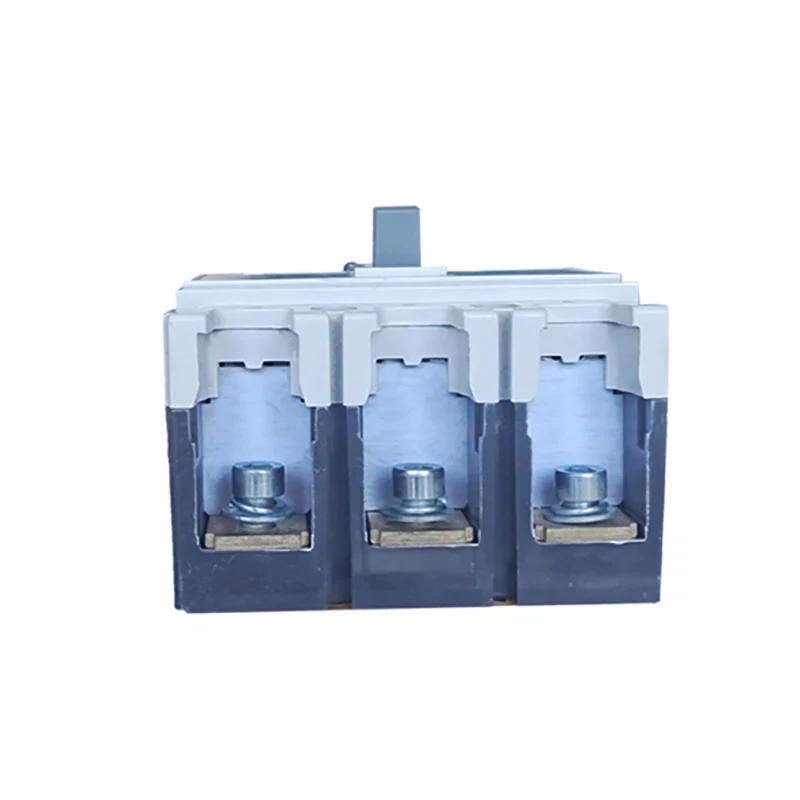

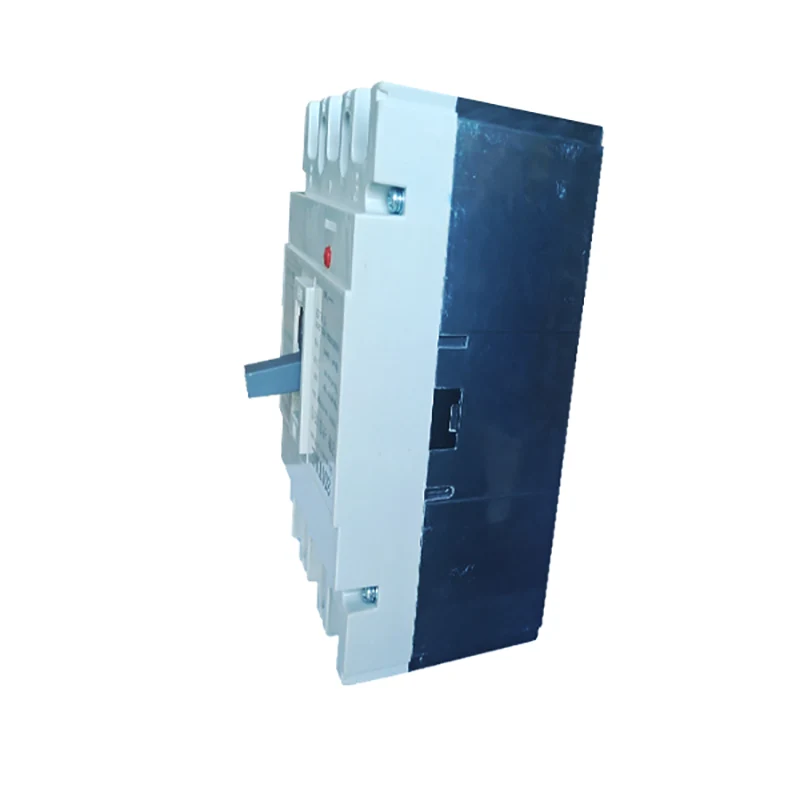

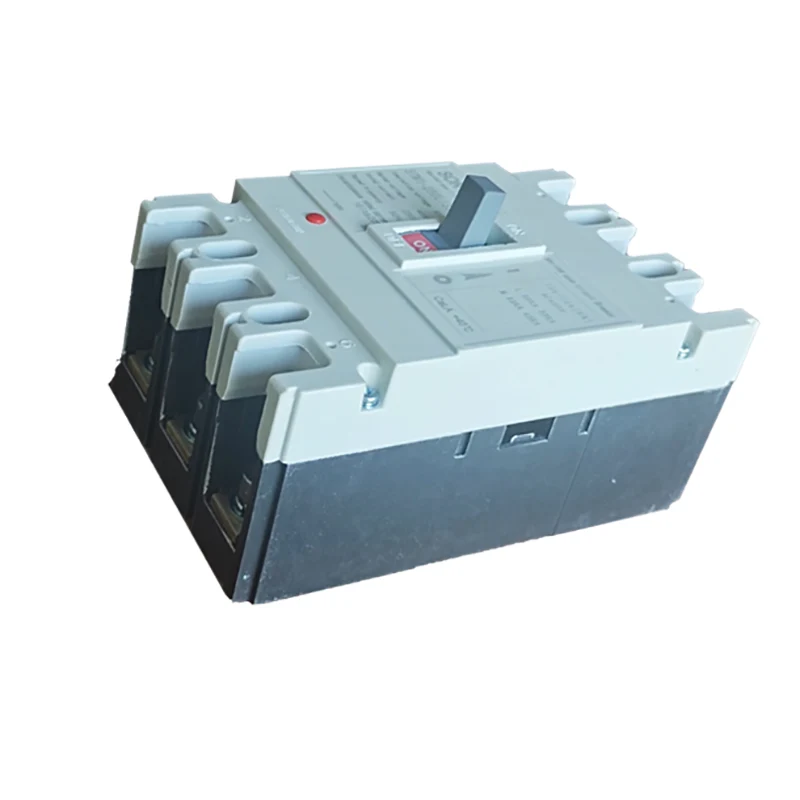

모델:STM1-250L

문의 보내기

제품 설명

모델		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
정격 Cortirucus curert		125			250			400			630			800			1250
정격 전류 hn(A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
정격 작동 전압 Ue(V)DC								500,550,7			501,000
정격 발행 Votage UKV)		1000			1000			1500			1500			1500			1500
유임프(KV)
테스트 전압 1Miute(V)		3500			3500			3500			3500			3500			3500
차단 용량(KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
쿠(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
기계적인 그는	타임스	7000			7000			4000			4000			2500			2000
전기생활	타임스	2000			2000			1000			1000			800			600
브레이크타임(ms)		20			20			20			20			20			20
설치 위치		어떤 장소라도
볼레이터 용량		예
기준		IEC 60947-2,IEC60947-1,GB 14048,GB 14048-2
온도(℃)		25℃~50℃
보호 수준		b20
종범		OF/SD/MX
아크 거리(mm)		250

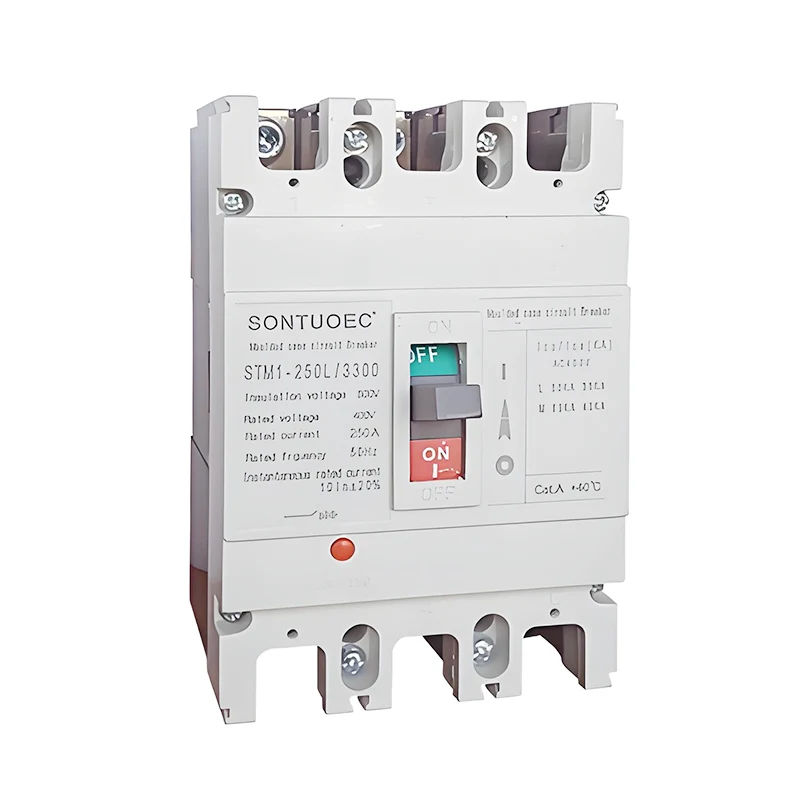

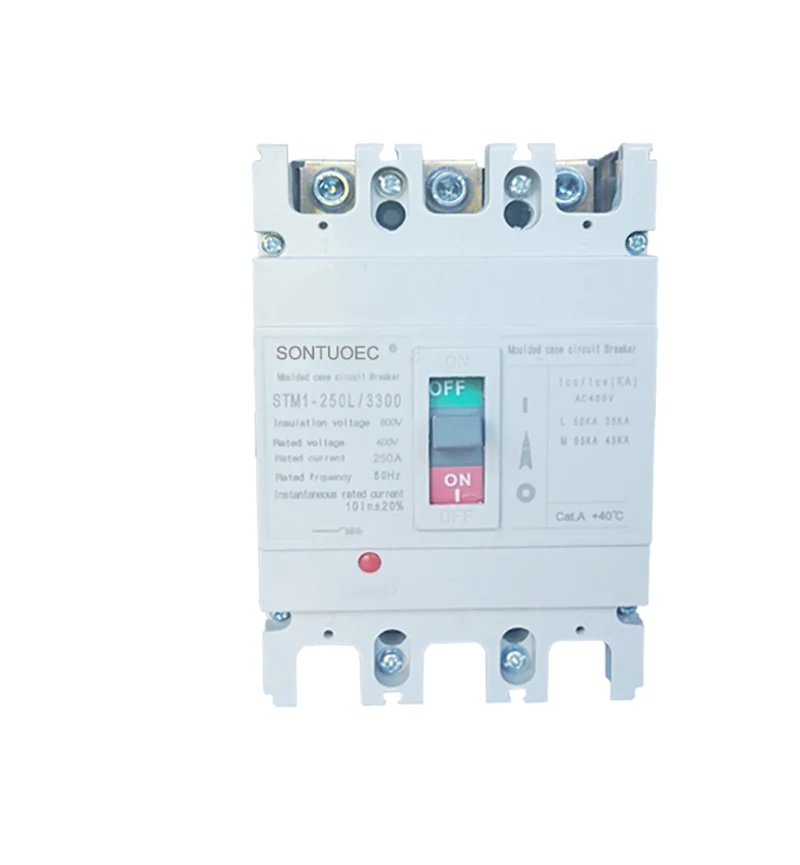

모델 아니.	STM1-250L/3300
아크 소화 매체	공기
기준:	IEC 60947-2
구조	MCCB
유형	모듈 케이스 회로 차단기
인증	CE
승인	CE, ISO9001
배달 시간	이내 20일
사양	63A-630A
기원	원저우 저장성
생산능력	2000pieces/주
속도	일반형 회로 차단기
설치	결정된
극수	3P 4P
기능	기존의 회로 차단기, 회로 차단기 오류 보호, 과전류 보호
가격	공장 가격
보증 시간	12개월
운송 패키지	내부 상자/판지
등록 상표	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS코드	8536200000

구조 및 특성

구조: 전기 성형 케이스 회로 차단기는 일반적으로 접점 시스템, 아크 소화 시스템, 작동 메커니즘, 스트라이커, 쉘 및 기타 부품으로 구성됩니다.

특징:

이는 높은 차단 용량과 우수한 동적 열 안정성을 가지고 있습니다.

쉘은 높은 안전 성능을 갖춘 난연성, 내아크성 절연 재료로 만들어졌습니다.

작동 메커니즘은 유연하고 안정적이므로 사용자가 수동 또는 전기로 작동하는 것이 편리합니다.

단로기는 다양한 보호 기능을 가지고 있으며 회로의 다양한 결함에 따라 해당 조치를 수행할 수 있습니다.

기능 및 용도

기능: 전기 성형 케이스 회로 차단기는 과부하 보호, 단락 보호, 저전압 보호 및 누설 보호와 같은 다양한 보호 기능을 가지고 있습니다. 그 중 과부하 보호란 회로에 과부하가 걸리면 회로 차단기가 자동으로 회로를 차단하여 과열로 인한 장비 손상을 방지하는 것을 의미합니다. 단락 보호란 회로에 단락이 발생했을 때 회로 차단기가 신속하게 결함 전류를 차단하여 화재 및 기타 안전 사고를 예방할 수 있음을 의미합니다. 저전압 보호는 전원 전압이 정격 값보다 낮을 때 회로 차단기가 자동으로 회로를 차단하여 장비가 손상되지 않도록 보호하는 것을 의미합니다. 누전 방지란 회로에 누수가 발생하면 회로 차단기가 적시에 전원 공급을 차단하여 개인의 안전을 보호하는 것을 의미합니다. 누출 방지란 회로에 누출이 있을 때 회로 차단기가 전원 공급을 차단하여 개인의 안전을 보호할 수 있음을 의미합니다.

용도: 전기 성형 케이스 회로 차단기는 주거용, 상업용, 산업 및 운송 분야의 전기 시스템에 널리 사용됩니다. 주거 분야에서는 가정 회로 및 전기 장비의 안전을 보호하는 데 사용됩니다. 상업 분야에서는 대형 건물과 상업 시설의 전기 시스템을 보호하는 데 사용됩니다. 산업 분야에서는 공장 장비 및 기계의 안전한 작동을 제어하고 보호하는 데 사용됩니다. 교통 분야에서는 신호등, 철도 신호등 및 기타 장비의 안정적인 작동을 보호하는 데 사용됩니다.
