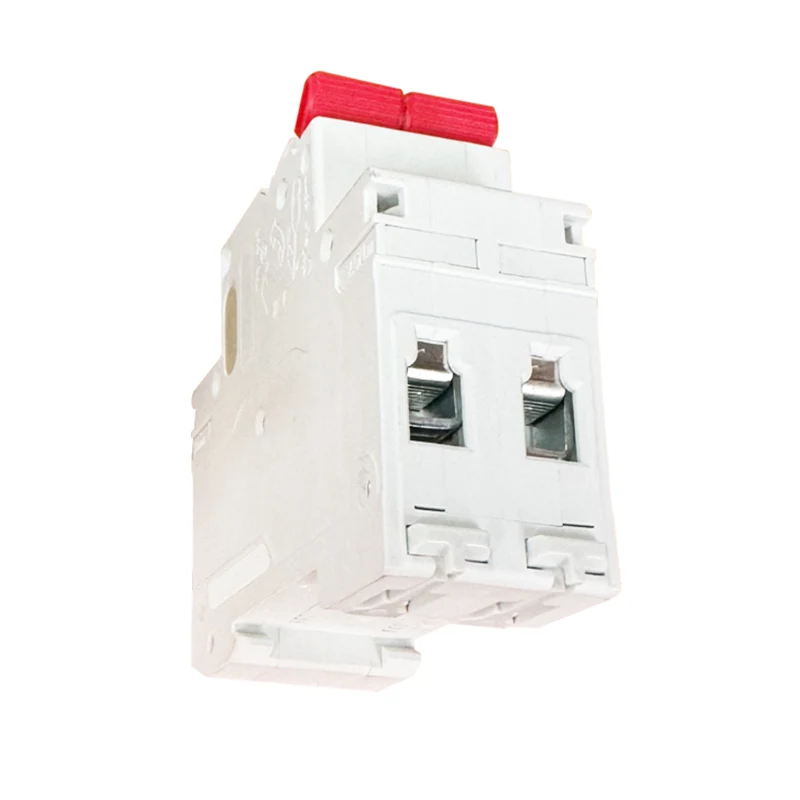

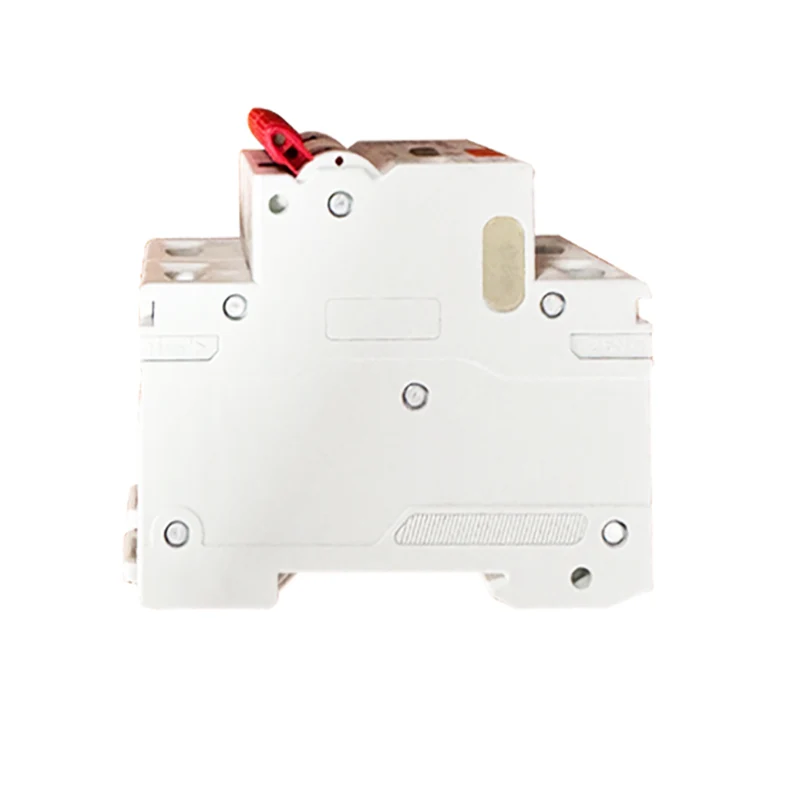

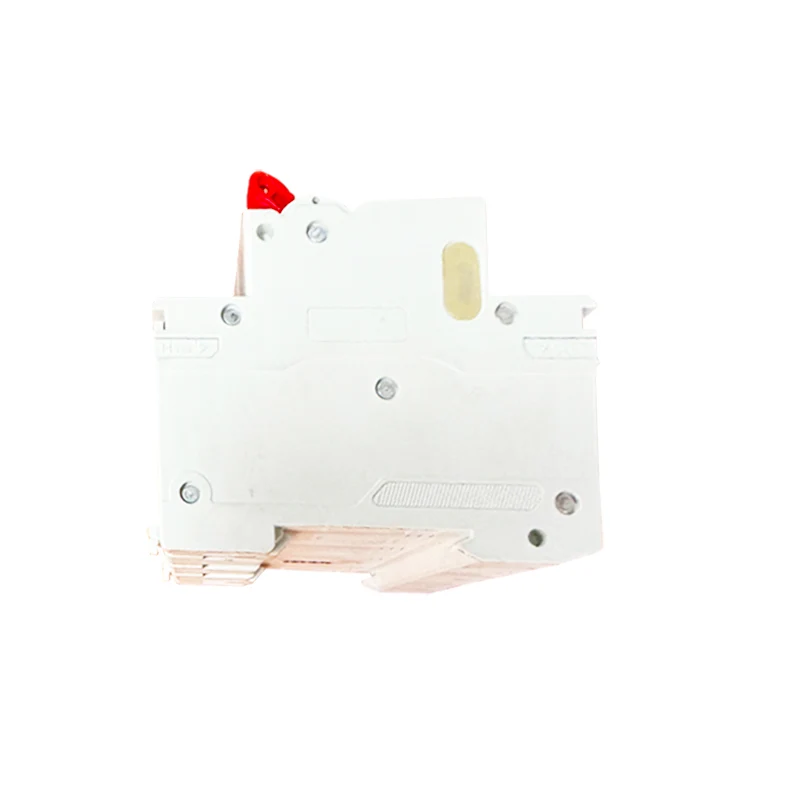

2p rcbo 유형

2P RCBO A 유형은 과전류 보호 (과부하 보호 기능이있는 잔류 전류 회로 차단기)를 갖는 2 개의 잔류 전류 회로 차단기이며, 동시에 파이어 라인 2p (L1) 및 4p (L1, L2, L3) 및 제로 라인 (N)의 온 오프를 제어 할 수 있습니다. 유형”은 일반적으로 회로 차단기의 특정 유형 또는 사양을 나타냅니다. 회로 차단기의 특정 유형 또는 사양은 작동 특성, 정격 전류, 정격 전압 및 회로 차단기의 기타 매개 변수를 포함 할 수 있습니다.

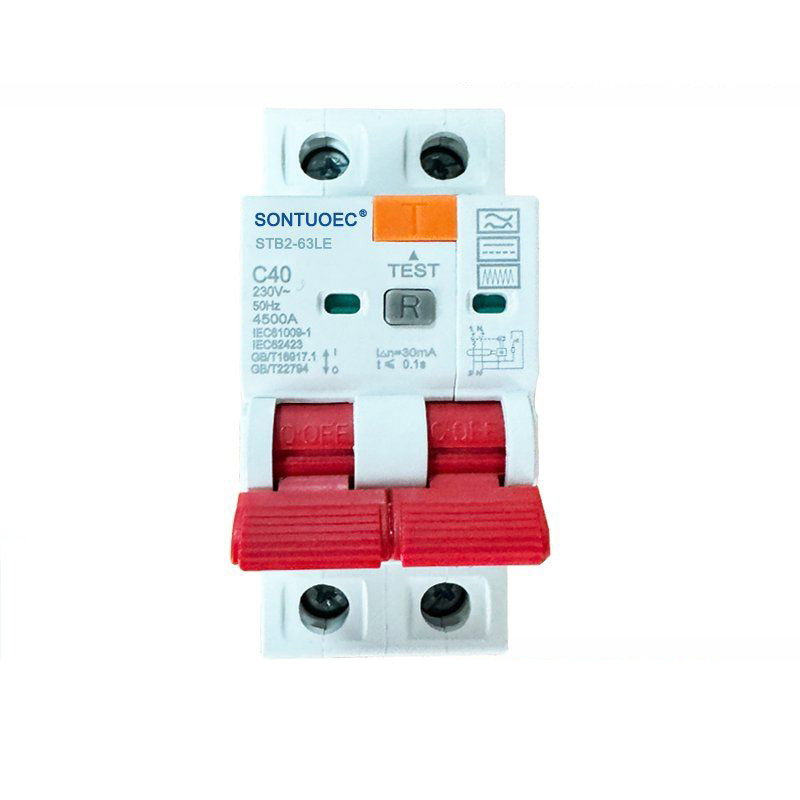

모델:STB2-63LE

문의 보내기

제품 설명

	기준	단위	IEC/EN 61009-1
전기 같은 특징	방법		전자 유형
	유형 (지구의 파형 누출 감지)		그리고, 그리고
	열기 성 방출 특성		B, C, d
	정격 현재 Ln	A	6,10,16,20,25,32,40; 63,80a

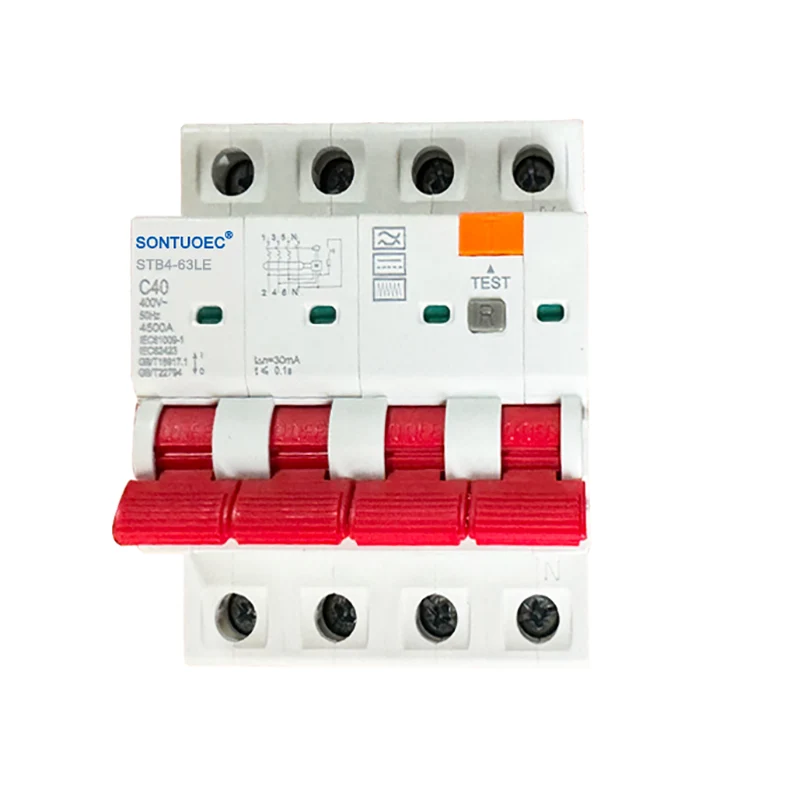

	기둥	P	1p+n, 3p+n
	정격 전압 ue	V	AC 230, 400
	정격 감도 I it n	A	0.01, 0.03, 0.1, 0.3, 0.5
	평가 된 잔차 제작 및 파손 용량 l △ m	A	500
	정격 단락 용량 ICN	A	6000
	i △ n 아래의 휴식 시간	S	≤0.1
	정격 주파수	HZ	50/60
	임펄스 위급 전압 (1.2/50) UIMP	V	4000
	유전체 시험 전압 1 분의 ind.freq	KV	2
	절연 전압 UI	V	250
	오염 학위		2
기계적 특징	전기 수명		4000
	기계적 수명		10000
	결함 전류 표시기		예
	보호 학위		IP20
	주변 온도 (일일 평균 ≤35ºC)	ºC	-5 ~+40 (특별 응용 프로그램을 참조하십시오 온도 보상 보정)
	저장 온도	ºC	-25 ~+70
설치	터미널 연결 유형		케이블/핀 타입 버스 바/U- 타입 버스 바
	터미널 크기 상단/하단 케이블	MM2	25
	터미널 크기 상단/하단 케이블	awg	18-5
	터미널 크기 상단/하단 버스 바	MM2	25
	터미널 크기 상단/하단 버스 바	awg	18-3
	설치		DIN 레일 EN 60715 (35mm)에서 빠른 클립 장치의
	연결		위에서

주요 기능 및 매개 변수

액션 특성 : 2P RCBO A 유형은 잔류 전류 보호 기능을 갖습니다. 회로의 잔류 전류 (즉, 누설 전류)가 사전 설정 값에 도달하면 회로 차단기는 감전 사고와 전기 화재를 방지하기 위해 회로를 자르기 위해 빠르게 작용합니다.

정격 전류 : 특정 모델 및 사양에 따라 2p rcbo의 정격 전류 범위 A 유형은 다를 수 있지만 일반적으로 6a, 10a, 16a, 20a, 32a, 40a, 63a, 80a 등과 같은 광범위한 사양이 포함됩니다.

정격 전압 : 2P RCBO A 유형은 일반적으로 국내 및 상업 전기 환경의 경우 240V AC로 평가됩니다.

정격 주파수 :이 회로 차단기의 정격 주파수는 일반적으로 50/60Hz이며 대부분의 국가 및 지역에서 전원 공급 장치의 주파수와 일치합니다.

정격 단락 용량 : 2P RCBO A 유형은 6ka 또는 10ka와 같은 높은 정격 단락 용량을 가지며 단락 오류가 발생할 때 손상없이 큰 전류 충격을 견딜 수 있습니다.

누설 동작 전류 :이 회로 차단기의 누설 동작 전류는 일반적으로 30ma 이하이며, 이는 국제 전기 기술위원회 (IEC) 및 관련 국가 표준의 요구 사항을 충족하며 개인 안전을 효과적으로 보호 할 수 있습니다.

RCBO는 주로 AC 50Hz (60Hz), 정격 전압 230/400V, 정격 현재 6A 내지 40A 저전압 터미널 분포 시스템에 사용됩니다. RCBO는 MCB+RCD 기능과 동일합니다. 전기 충격 보호 및 인간 간접 접촉 보호, 인체가 전기 또는 전기 네트워크 누출 전류가 정전 된 값을 초과하고, 하중 및 단락 보호를 초과 할 때 전기 장비 보호에 사용됩니다. 또한 주거 및 상업 지구에서 크게 사용되는 회로의 비 주파수 운영자 일 수도 있습니다. IEC61009-1의 표준을 준수합니다.
