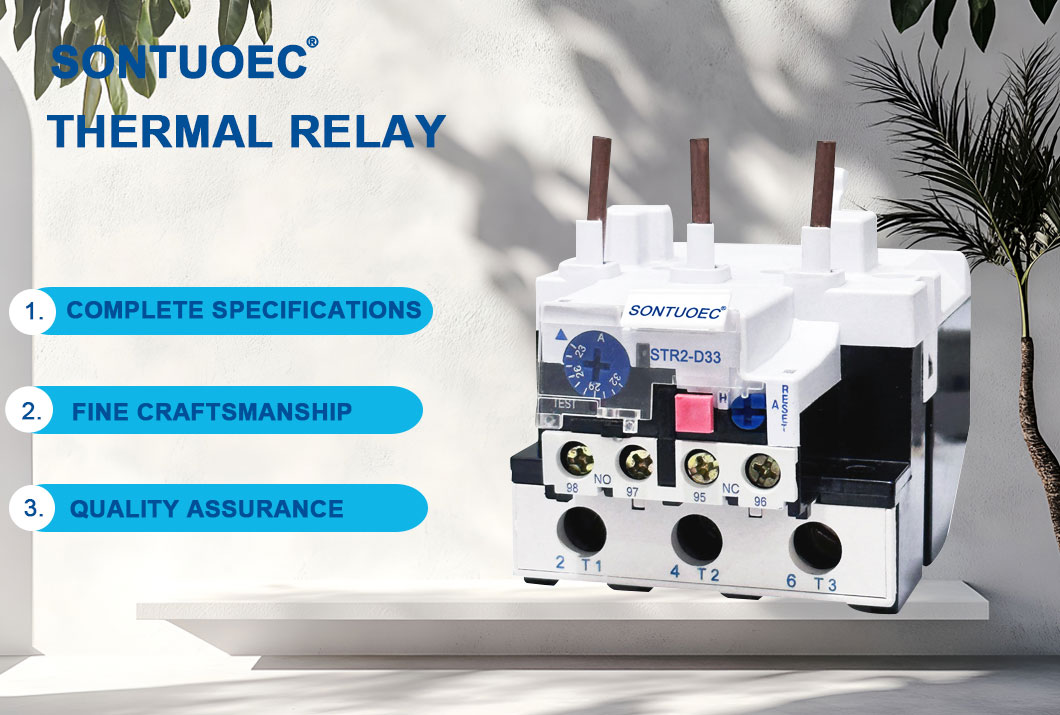

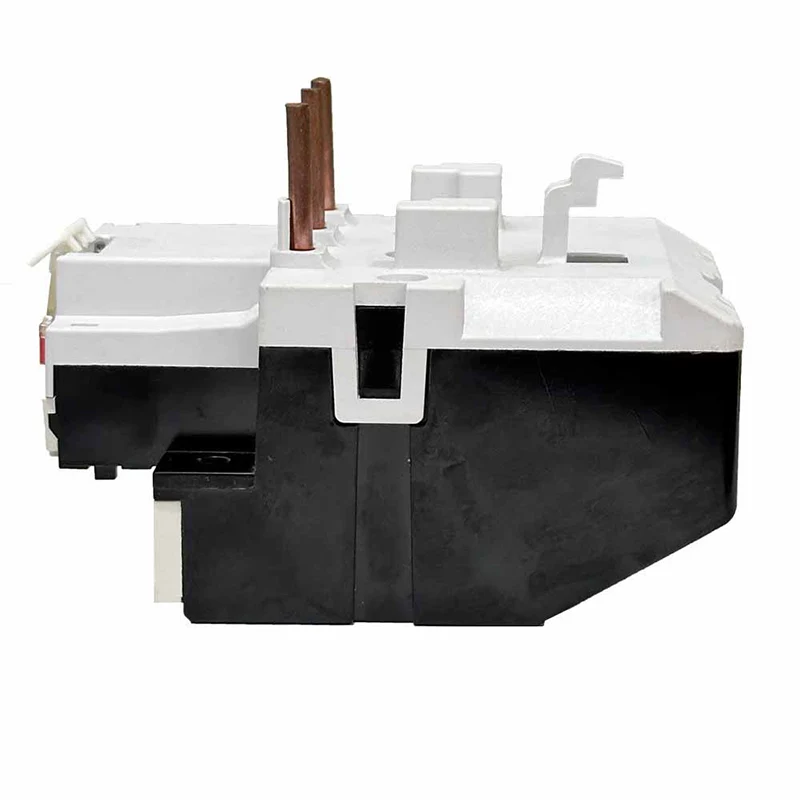

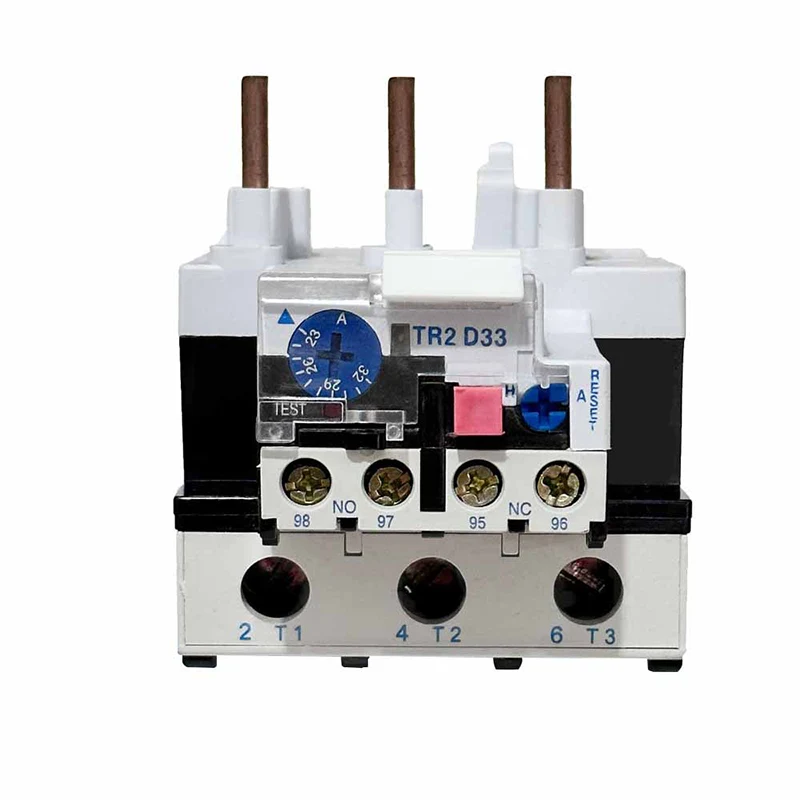

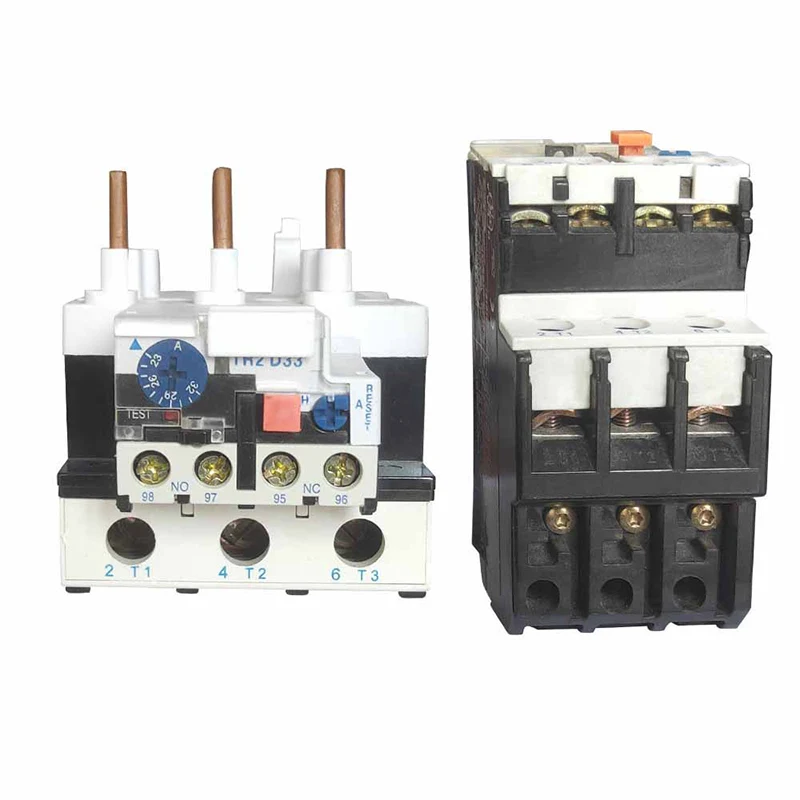

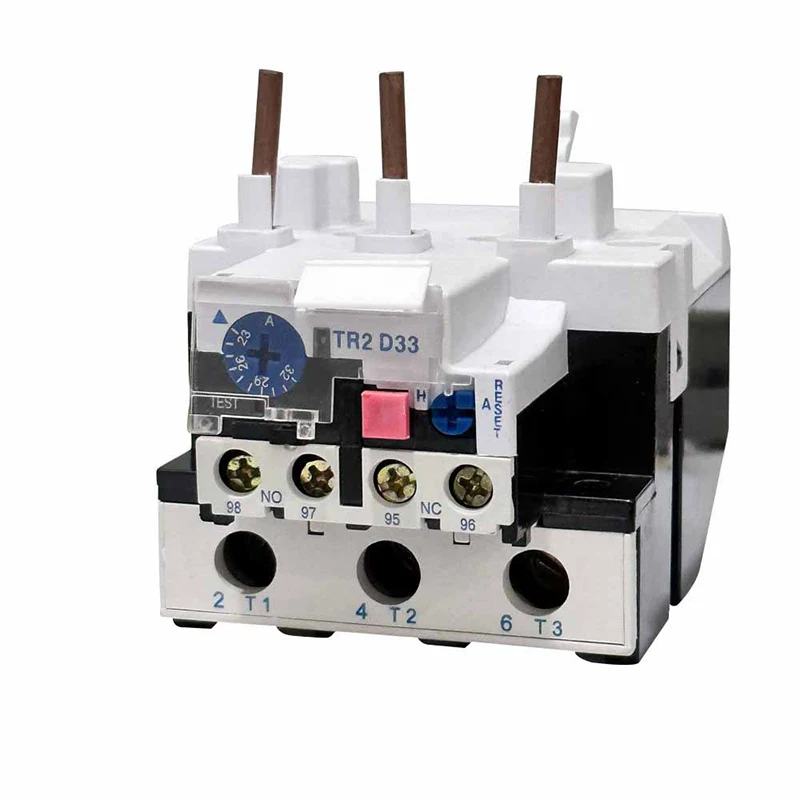

STR2-D33 열 과부하 릴레이는 전류의 열 영향의 원리에 대해 작동합니다. 모터가 과부하되면 전류가 증가하여 열 과부하 계전기 내부의 가열 요소가 발생합니다. 이 열은 열 팽창 계수가 다른 두 금속으로 만들어 지므로 가열하면 구부러집니다. 굽힘이 특정 지점에 도달하면 기계 장치, 일반적으로 접촉 장치를 트리거하여 모터에 전원 공급 장치를 분리하여 손상으로부터 보호합니다.

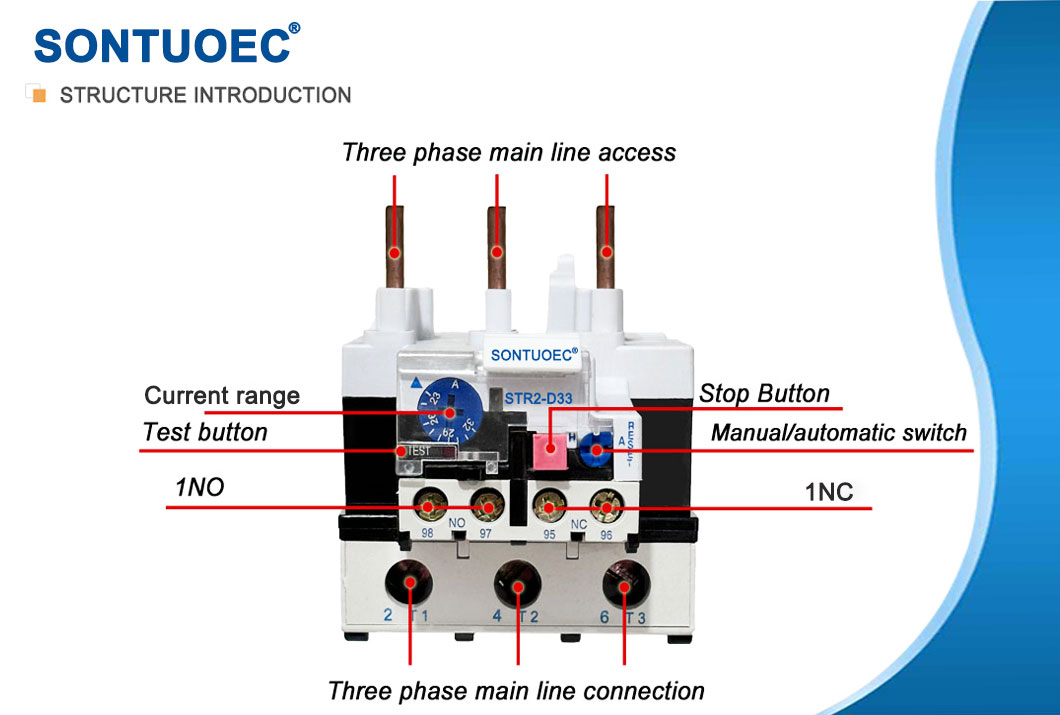

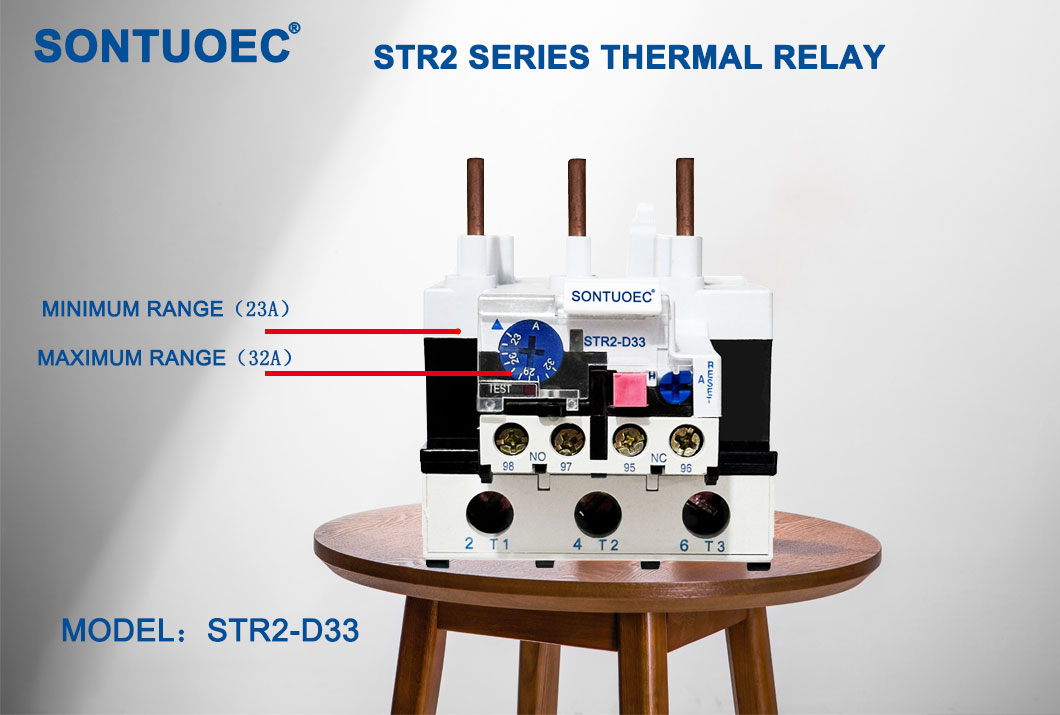

명세서:
제품 이름 | 열 과부하 릴레이 | |||
모델 | ST2-D33 | |||
재료 | 플라스틱, 전자 부품 | |||
열의 연락하다 | 1NO+1NC | |||
열의 전류를 전류합니다 | 23A-93A | pls는 현재를 기록합니다 범위 | ||
str2-93 | 조정 가능한 전류 범위 (a) 설정 범위 |
3322 | 23 2 26 ~ 32 | str2-40 0 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 3 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 2 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 5 93 | STR2-95 | ||
빈도 | 660V | |||
트립 클래스 | 50/60Hz | |||
색상 | 그림과 같이 |
주요 기술 매개 변수
모델 | 정격 전류 | 아니요. | 설정 범위 (a) | 컨택 터를 위해 |
str2-25 | 25 | 1301 | 0.1 ~ 0.12 ~ 0.14 ~ 0.16 | str2-9 ~ 32 |
1302 | 0.16 1 0.19 ~ 0.22 ~ 0.25 | |||
1303 | 0.25 3 0.3 ~ 0.35 ~ 0.4 | |||
1304 | 0.4 ~ 0.05 ~ 0.63 | |||
1305 | 0.63 8 0.8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1.2 2 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | str2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3.5 ~ 4 | |||
1309 | 4. 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9. 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | str2-12 ~ 32 | ||
1322 | 17. 21 ~ 25 | str2-12 ~ 32 | ||
1353 | 23 ~ 32 | STR2-25/32 (LC1-D25/32) | ||
str2-36 | 36 | 2353 | 23 9 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 2 36 | str2-32 | ||
2353 | 30 ~ 40 | |||
str2-93 | 93 | 3322 | 23 2 26 ~ 32 | str2-40 0 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 3 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 2 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 5 93 | STR2-95 | ||
str2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
과부하 보호 : 모터의 부하가 정격 값을 초과하면 열 과부하 릴레이가 전원 공급 장치를 차단하여 모터가 과열 및 손상을 방지합니다.
과열 보호 : 모터가 어떤 이유로 과열되면 (예 : 높은 주변 온도 또는 열 소산 불량), 열 과부하 릴레이도 전원 공급 장치를 차단합니다.
표시 기능 : 많은 열 과부하 릴레이에는 표시 기능이있어 모터가 과부하되거나 과열 될 때 상태를 신호 또는 변경하여 작업자가 제 시간에 측정을 찾아서 수행 할 수 있습니다.

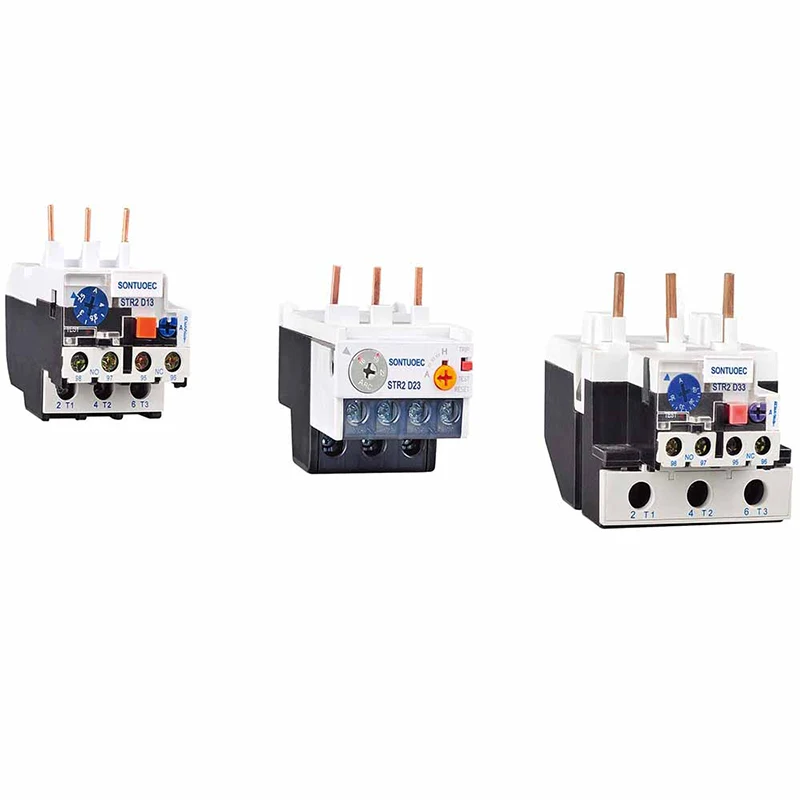

자동 릴레이 STR2-D 시리즈의 열 과부하 릴레이 시리즈 50/60 Hz, 정격 절연 전압 660V, 정격 현재 0.1-93A 등급 전기 모터가 과부하가 지나면 다른 메커니즘을 가지며 온도 보상이 ST1 시리즈 AC 컨택러에서 연결될 수 있습니다. 60947-1.
열 과부하 계전기는 다양한 산업 및 상업 환경, 특히 전기 모터 드라이브가 필요한 장비에서 널리 사용됩니다. 예를 들어, 펌프, 압축기, 팬, 컨베이어 및 기타 다양한 기계 장비에 사용되어 과부하 또는 과열 조건이 발생할 때 이러한 장비를 안전하게 차단할 수 있습니다.
열 과부하 릴레이를 선택할 때는 모터의 전력 등급, 작동 환경 및 부하 특성과 같은 요소를 고려해야합니다. 또한 열 과부하 릴레이의 정격 전류가 모터의 정격 전류와 일치하고 적절한 과부하 및 과열 보호 특성을 갖도록해야합니다.
열 과부하 릴레이를 설치할 때 제조업체의 지침을 따라 모터의 전원 및 제어 회로에 올바르게 연결되어 있는지 확인해야합니다. 또한, 적절한 작동과 긴 서비스 수명을 보장하려면 열 과부하 계전기를 정기적으로 검사하고 유지해야합니다.
