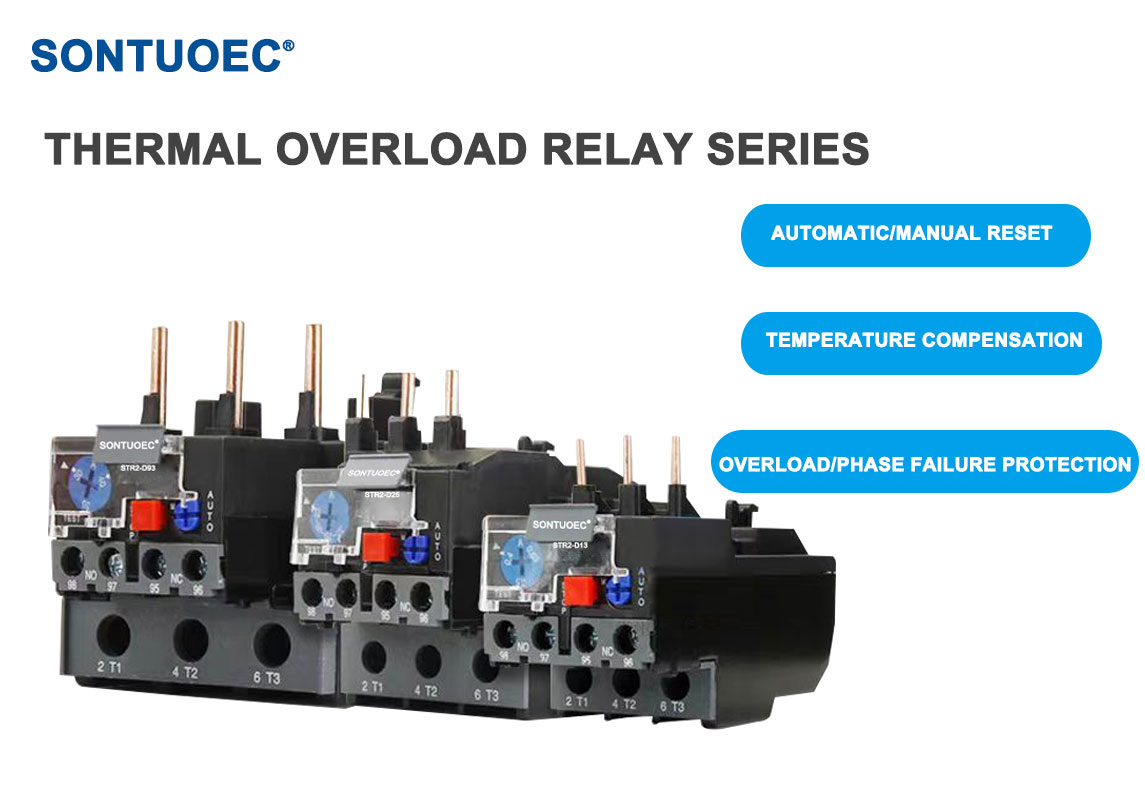

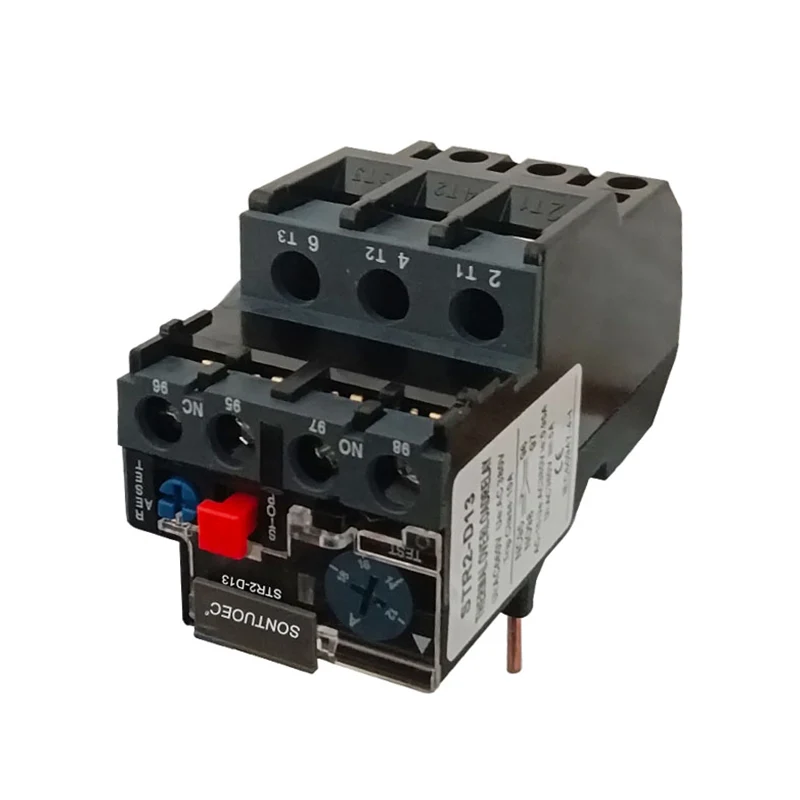

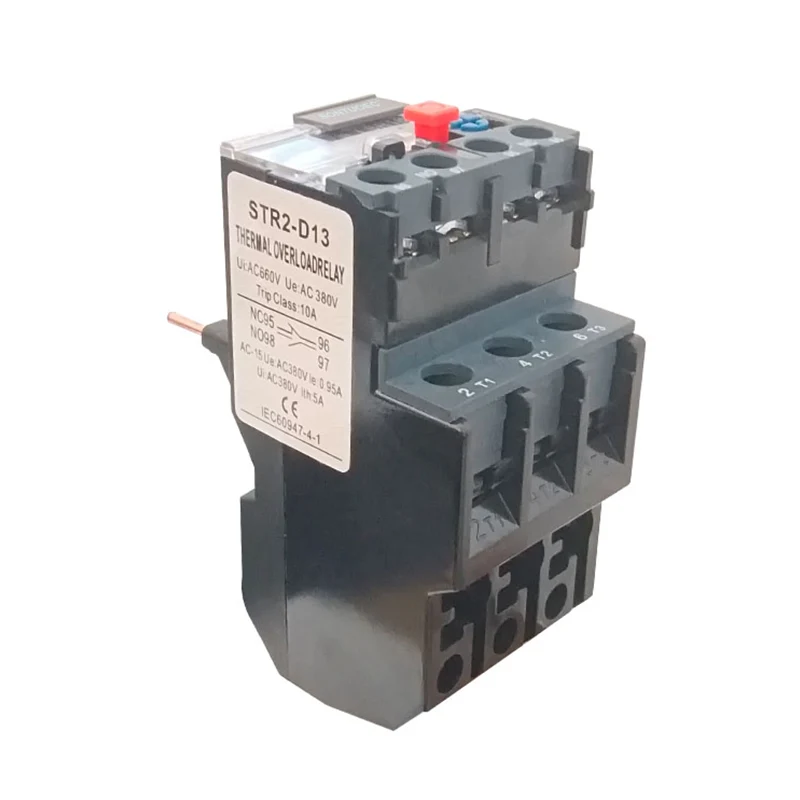

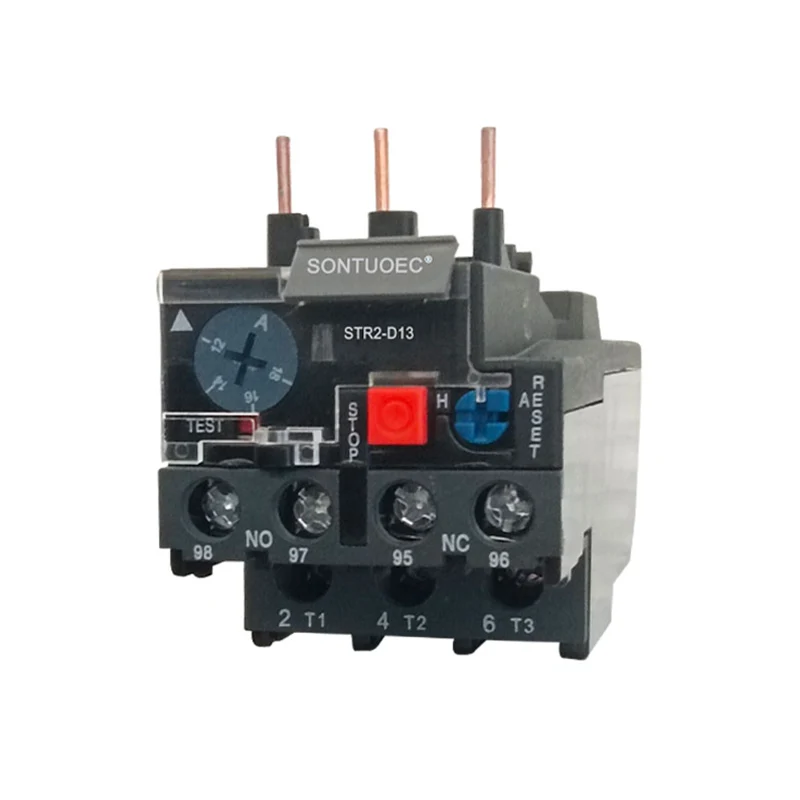

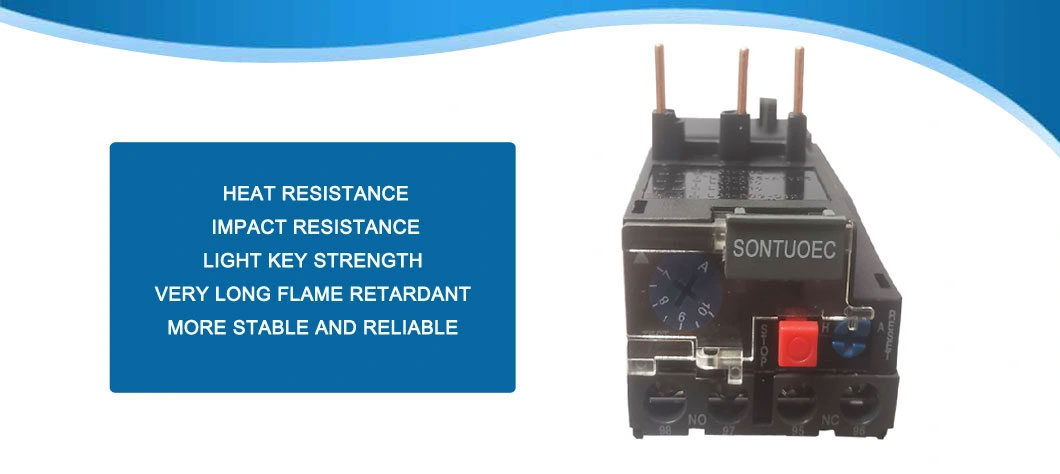

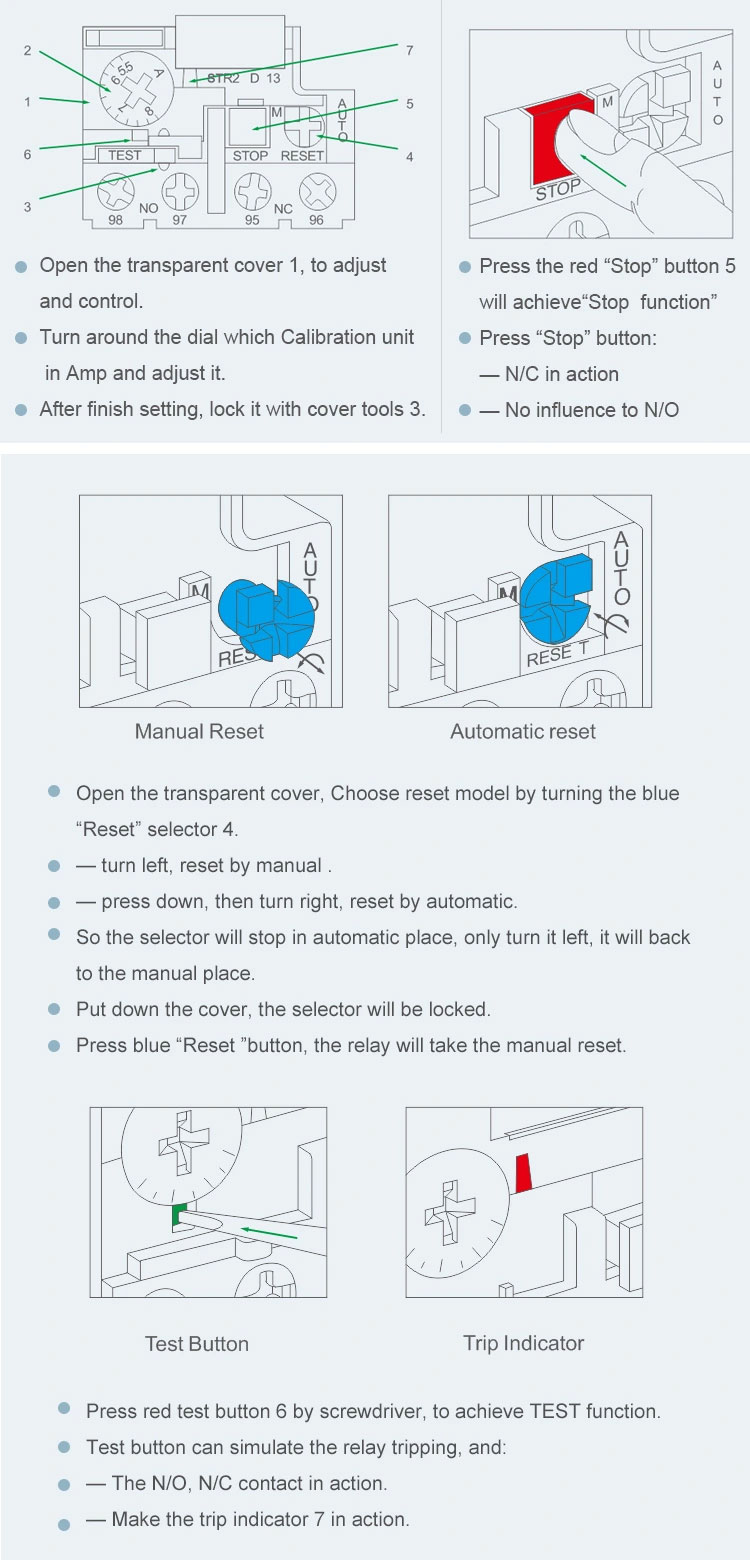

STR2-D13 열전기 릴레이

STR2-D13 열 릴레이는 열 요소에 의해 생성 된 열을 통한 전류를 사용하여 변형이 특정 거리에 도달 할 때 이발 금속 시트 변형의 확장 계수가 서로 다른 거리에 도달하여 연결로드의 동작을 촉진하여 모터의 과부하 보호를 달성합니다. 모터의 과부하 보호 요소로서 STR2-D13 열전기 릴레이는 작은 크기, 간단한 구조 및 저렴한 비용의 장점을 가지고 있습니다.

모델:STR2-D13

문의 보내기

제품 설명

명세서:

제품 이름	열 과부하 릴레이
모델	STR2-D13
재료	플라스틱, 전자 부품
열 접촉	1NO+1NC
열전기 전류	0.1A-25A
조정 가능한 전류 범위 (a) 설정 범위	1A-1.6A
	1.6A-2.5A
	4A-6A
	5.5A-8A
	7A-10A
	9A-13A
	12A-18A
	17A-25A
	pls는 순서를 배치 할 때 현재 범위를 기록합니다
UI
빈도	660V
트립 클래스	50/60Hz
총 크기 (약)	7 × 4.5 × 7.5cm/2.8 "× 1.8 × 2.95"(lwh)
색상	그림과 같이

주요 기술 매개 변수

모델	정격 전류	아니요.	설정 범위 (a)	컨택 터를 위해
str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	str2-9 ～ 32
		1302	0.16 1 0.19 ～ 0.22 ～ 0.25
		1303	0.25 3 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 8 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 2 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4. 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9. 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	str2-12 ～ 32
		1322	17. 21 ～ 25	str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
str2-36	36	2353	23 9 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 2 36	str2-32
		2353	30 ～ 40	str2-32
str2-93	93	3322	23 2 26 ～ 32	str2-40 0 95
		3353	17 ～ 25
		3355	30 ～ 33 3 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 2 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 5 93	STR2-95
str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

구성과 구조

STR2-D13 열전상 릴레이는 주로 가열 요소, 바이 메탈, 접점 및 변속기 및 조정 메커니즘 세트로 구성됩니다. 그 중에서 가열 요소는 작은 저항 값을 가진 저항 와이어이며, 이는 보호 할 모터의 주 회로에서 직렬로 연결됩니다. 바이메탈 시트는 열 팽창 계수가 다른 두 종류의 금속 시트로 만들어지고 눌려지고 전류가 가열 요소를 통과하면 열 때문에 바이메탈 시트가 구부러집니다.

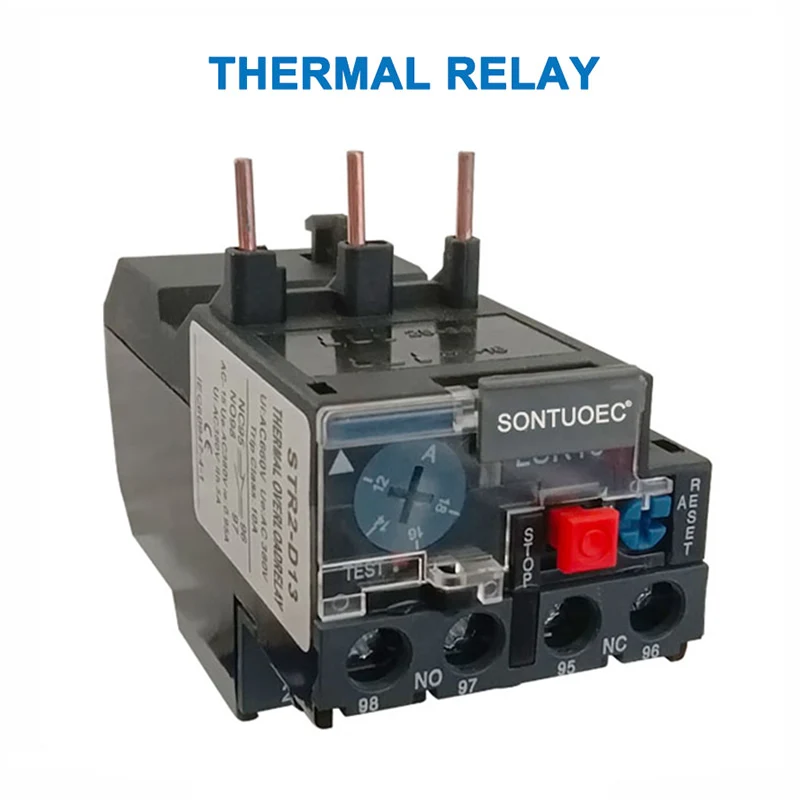

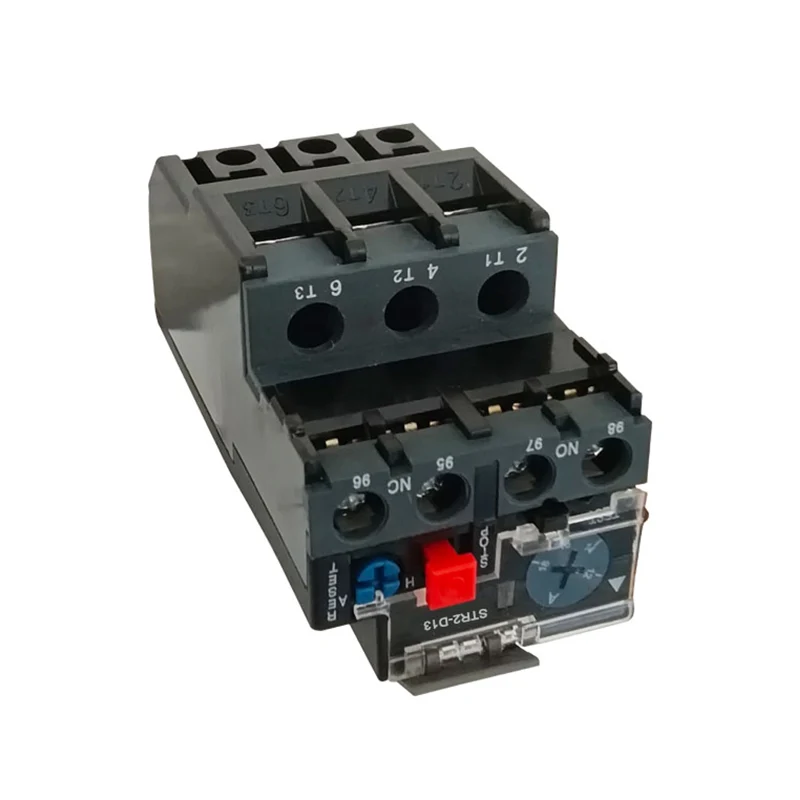

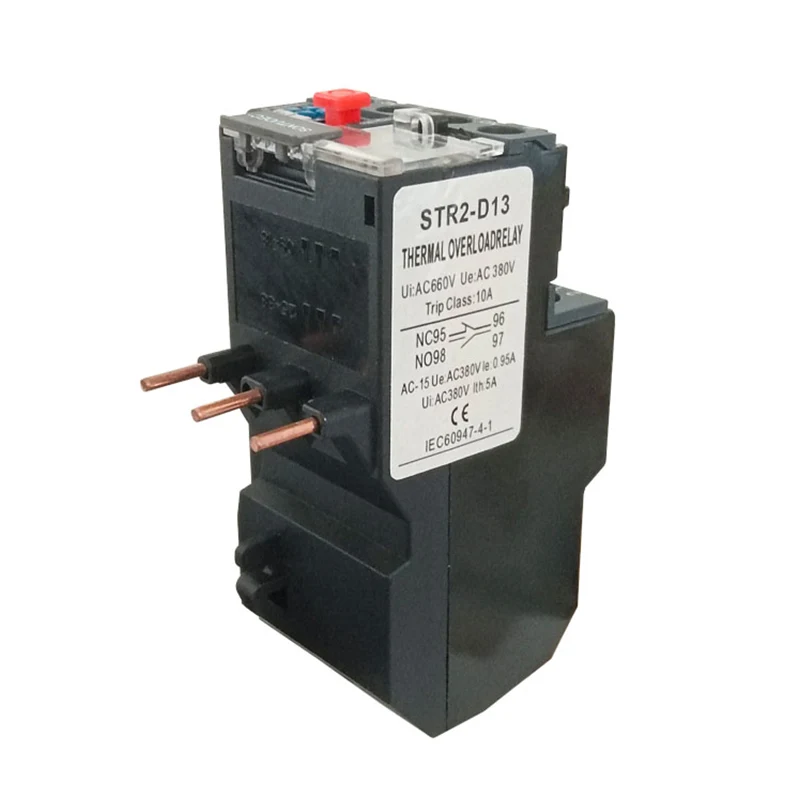

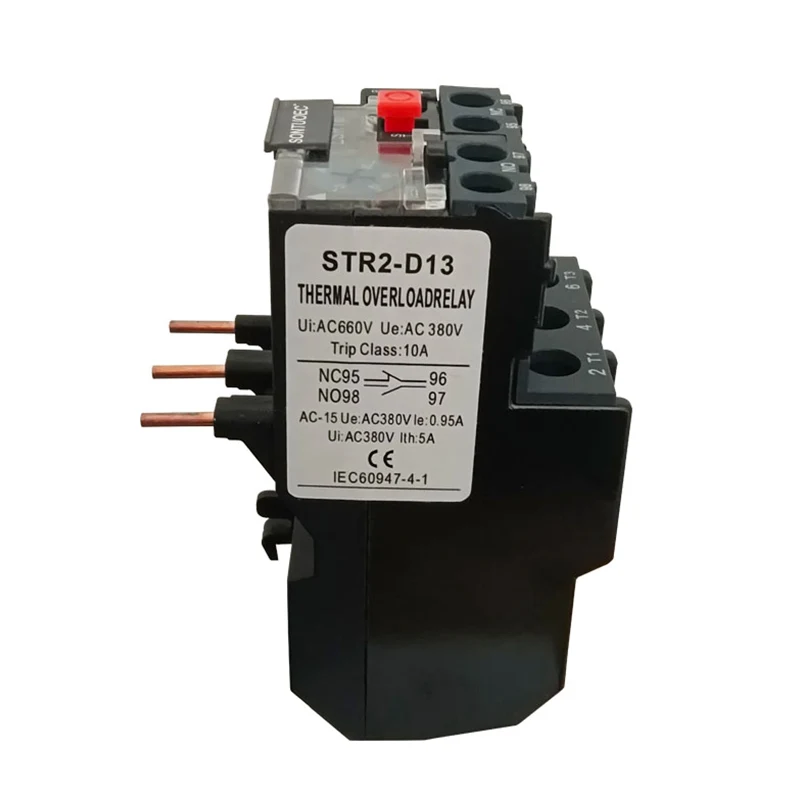

STR2-D13 Thermal Relay

기술 매개 변수

STR2-D13 열전기의 주요 기술 파라미터에는 정격 전압, 정격 전류, 정격 주파수 및 정류 전류 범위가 포함됩니다. 그 중에서, 정격 전압은 STR2-D13 열 릴레이가 정상적으로 작동 할 수있는 가장 높은 전압 값을 나타냅니다. 일반적으로 220V, 380V, 600V 등; 정격 전류는 STR2-D13 열 릴레이를 통한 전류를 나타냅니다. 정격 주파수는 일반적으로 45-62Hz에 따라 설계됩니다. 정격 전류의 범위는 STR2-D13 열 계전기의 동작 시간과 특정 전류의 조건에 따라 반비례 적으로 비율의 제곱 사이의 관계를 설명합니다.

작동 특성

STR2-D13 열 릴레이의 작동 특성은 주로 내부 바이메탈 및 가열 요소에 따라 다릅니다. 모터가 과부하되면, 와인딩의 전류가 증가하고, STR2-D13 열전기 요소를 통한 전류도 증가하여, 이분탈이 더 높은 온도로 올라가고 더 큰 정도로 구부려서 연결로드를 작용하고 제어 회로를 분리합니다. STR2-D13 열전기 릴레이가 작동 한 후, 바이 메탈은 재설정되기 전에 냉각 기간이 필요합니다.

역할 및 응용

STR2-D13 열전기 릴레이는 주로 과부하, 위상 파손 및 불균형 3 상 전원 공급 장치와 같은 결함으로부터 전기 모터를 보호하는 데 주로 사용됩니다. 모터 회로에서 STR2-D13 열전기 릴레이는 단락 보호 기능을 갖춘 회로 차단기와 함께 사용될 때 가장 효과적입니다. 또한 STR2-D13 열전기 릴레이는 다른 전기 장비 또는 전기 회로의 과부하 보호에도 사용될 수 있습니다.

선택 및 사용을위한 예방 조치

STR2-D13 열전기를 선택할 때, 모터의 정격 전류, 작업 환경, 시작 전류, 하중의 특성 및 기타 요인에 따라 포괄적 인 고려가 이루어져야합니다. STR2-D13 열전기 릴레이는 건조하고 통풍이 잘되는 비유질 가스 환경에 설치해야하며 배선이 정확하고 견고해야합니다.

사용 과정에서 STR2-D13 열 릴레이의 작동 상태는 정상적인 작동 및 안전을 위해 정기적으로 점검해야합니다. 모터 과부하에 결함이있는 경우 모터를 다시 시작하지 않기 위해 STR2-D13 열전기 릴레이는 수동으로 재설정되어야합니다.
