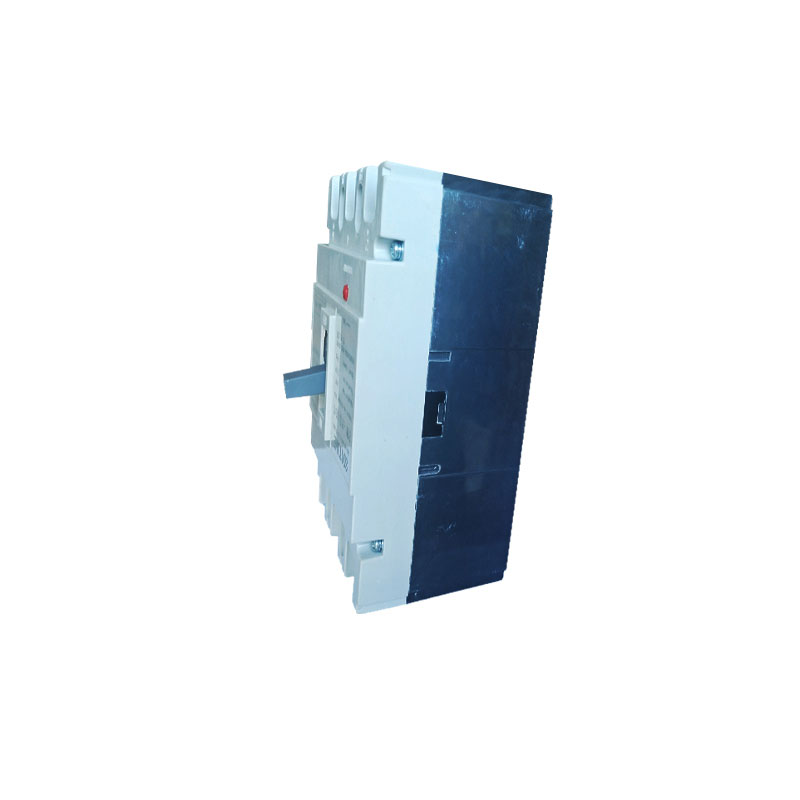

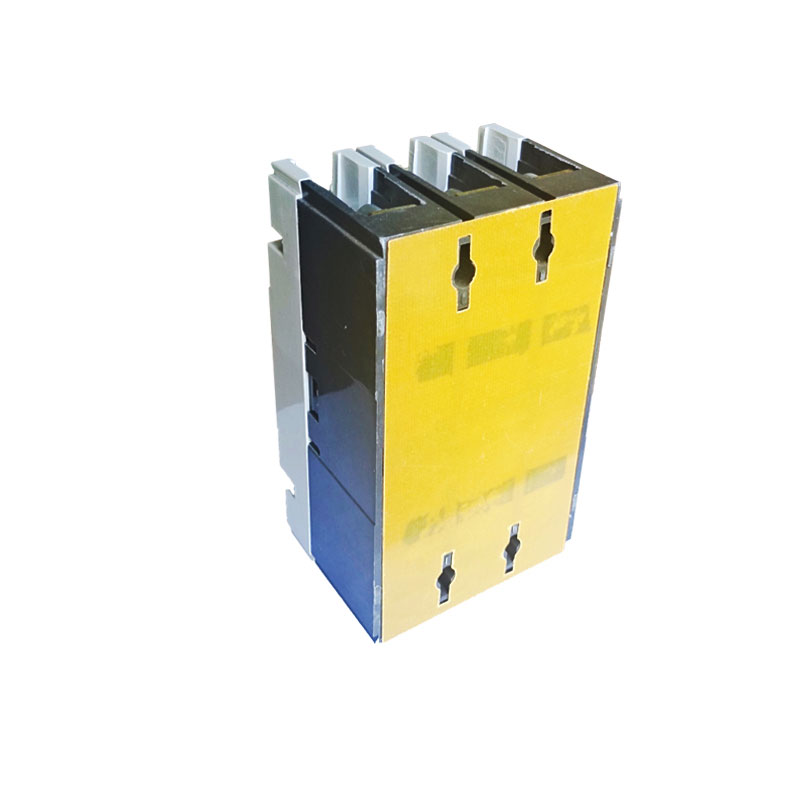

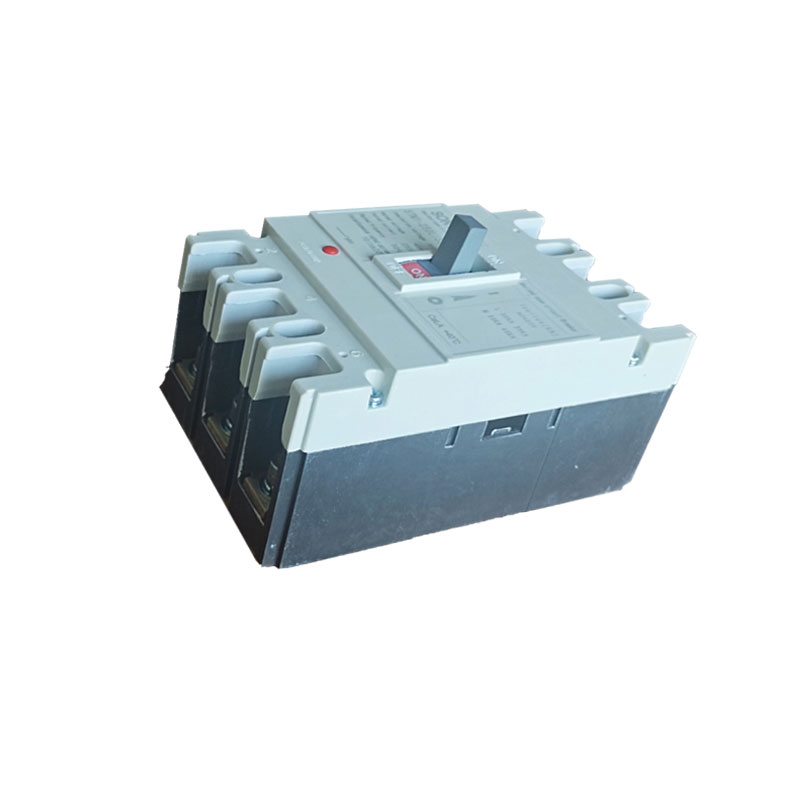

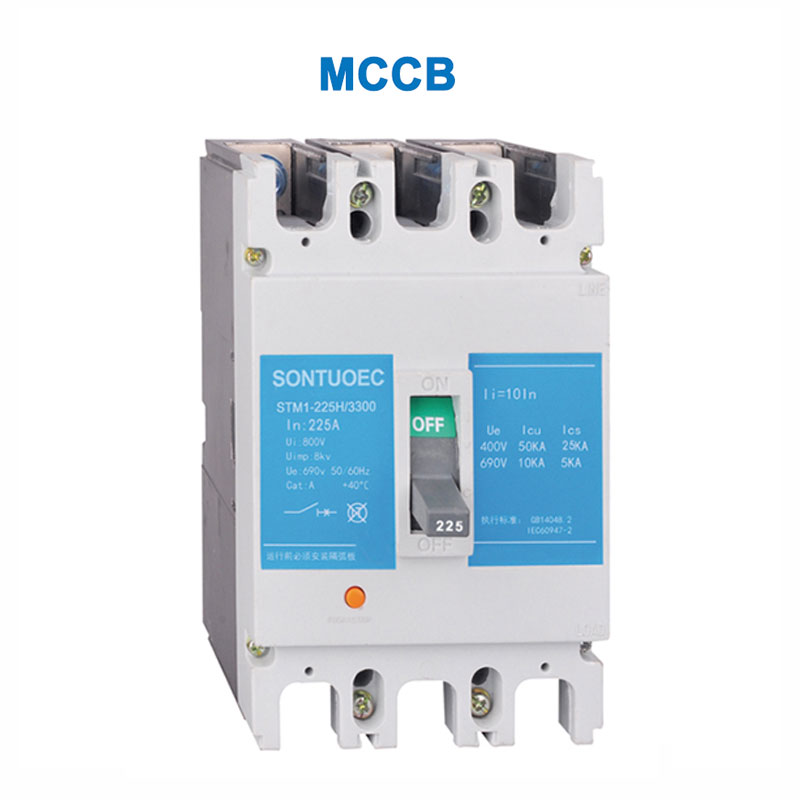

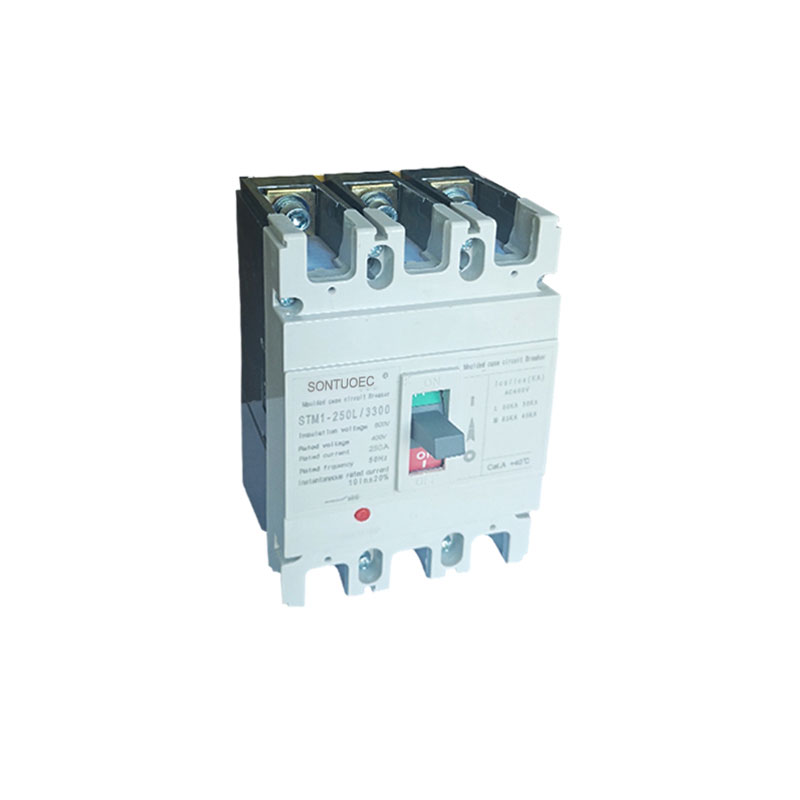

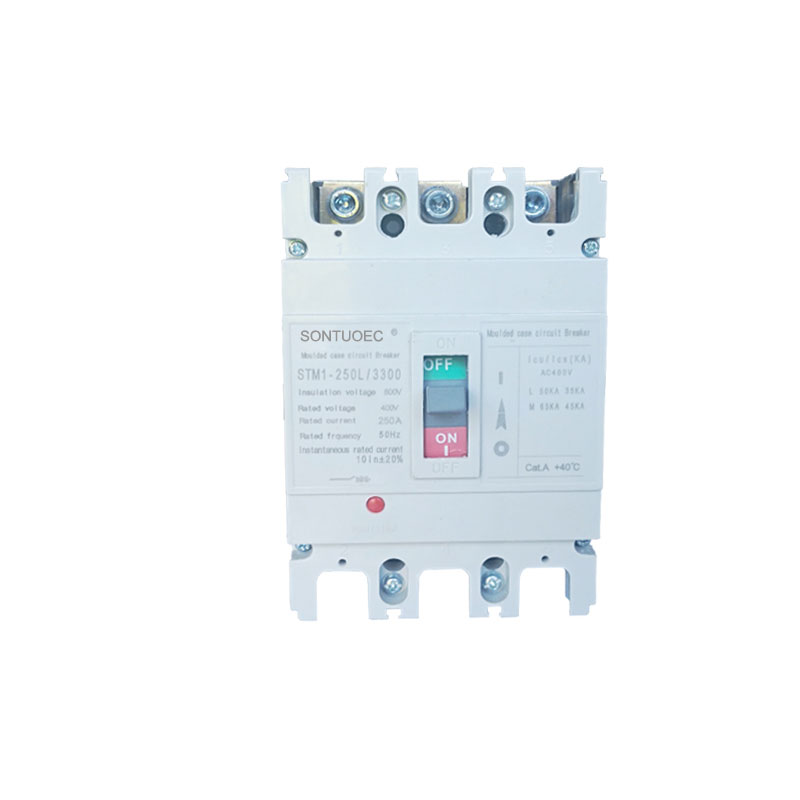

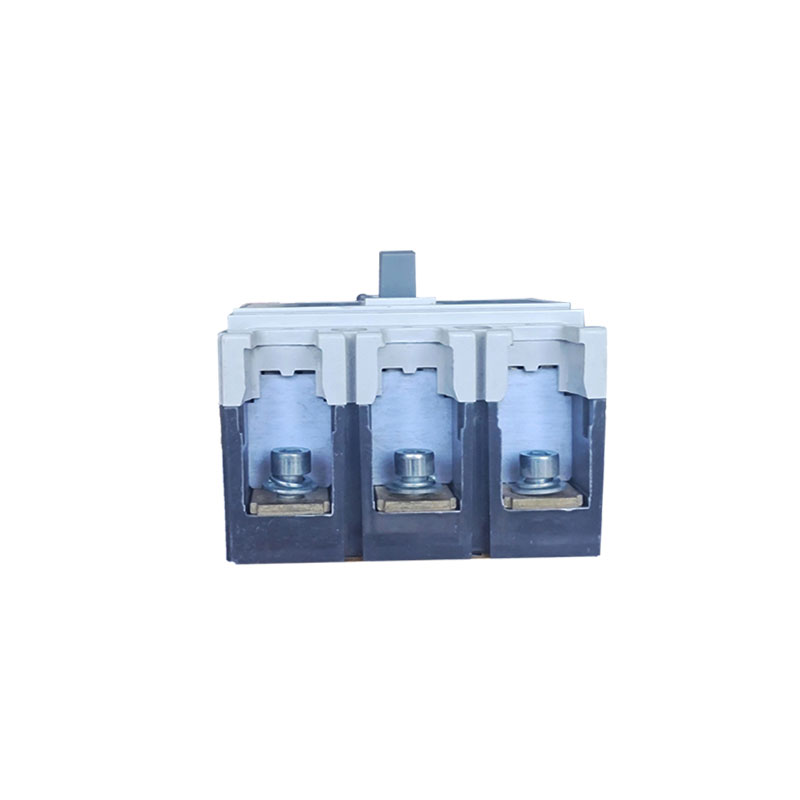

STM1 성형 케이스 회로 차단기

STM1 성형 케이스 회로 차단기, MCCB, 전체 이름은 성형 케이스 회로 차단기입니다. 산업, 상업 및 주거 지역의 전력 분배 시스템에 널리 사용되는 과부하, 단락 및 저전압 보호 기능이있는 전기 안전 장치입니다. Stm1 성형 케이스 회로 차단기는 과부하, 단락 및 저전압 보호와 같은 기능을 갖춘 중요한 전기 안전 장치입니다. 작업 원칙, 특성, 응용 프로그램 시나리오 및 선택 및 설치 방법을 이해함으로써 STM1 성형 케이스 회로 차단기를 더 잘 사용하고 유지하여 전기 시스템의 안전한 작동을 보장 할 수 있습니다.

모델:STM1-250

문의 보내기

제품 설명

명세서

유형	프레임 전류 (LNM)	정격 전류 (a)	정격 작업 전압 (V)	정격 절연 전압	정격 제한 단락 파손 abitity ka 400V	정격 오피 이어링 단락 차단기 능력 KA 400V	개요 치수			설치 치수

							L	W 3p/4p	H	A	B	4-φd
STM1-63 l	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	φ4.5
STM1-100m					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200,225	AC 400V	690V	35	22	165	107	86	35	126	φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	φ7
STM1-400m					65	50	257	150/198	105	44	194	φ7
STM1-400H					100	65
STM1-630L	630	400,500,630	AC 400V	690V	42	35	270	182/240	110	58	200	φ7
STM1-630M					65	50	270	182	110	58	200	φ7
STM1-630H					100	65
STM1-800m	800	630,700,800	AC 400V	690V	75	50	275	210	103	70	243	φ7
STM1-800H					100	65

STM1 성형 케이스 회로 차단기의 주요 기능

과부하 보호 : 회로의 전류가 STM1 성형 케이스 회로 차단기의 정격 값을 초과하면 회로와 장비가 과열되지 않도록 설정된 시간 내에 회로를 자동으로 차단하여 화재와 손상을 피합니다.

단락 보호 : 회로에서 단락이 발생하면 STM1 성형 케이스 회로 차단기는 회로를 빠르게 절단하여 단락 전류가 회로 및 장비에 심각한 손상을 일으키지 않도록합니다.

저전압 보호 (일부 STM1 성형 케이스 회로 차단기는이 기능을 갖습니다) : 전원 공급 장치 전압이 특정 수준으로 감소되면, 저전압 하에서 작동으로 인해 장비가 손상되거나 오작동되는 것을 방지하기 위해 STM1 성형 케이스 회로 차단기가 회로를 차단합니다.

STM1 Molded Case Circuit Breakers

STM1 성형 케이스 회로 차단기 작동 원리

STM1 성형 케이스 회로 차단기는 내부 열 자기 또는 전자 트립 검출기를 포함하여 회로의 전류 및 전압 변화를 감지합니다. 전류 또는 전압이 비정상적 일 때 스트라이커는 STM1 성형 케이스 회로 차단기의 트립 메커니즘을 트리거하여 회로를 빠르게 차단합니다.

1. 신성한 자기 트리퍼 : 전류가 도체를 통과하여 트립을 트리거 할 때 발생하는 열을 사용합니다. 전류가 너무 높으면 도체가 가열되어 열 자기 스트라이커 내부의 바이 메탈이 구부러져 트리핑 메커니즘이 트리거됩니다.

2. 전자 스트라이커 : 전자 구성 요소를 사용하여 전류 및 전압의 변화를 감지하고 트립 메커니즘의 동작을 제어합니다. 비정상이 감지되면 전자 스트라이커는 회로를 차단하기 위해 트립 메커니즘에 신호를 보냅니다.

STM1 성형 케이스 회로 차단기의 특징

높은 파괴 용량 : STM1 성형 케이스 회로 차단기는 단락 차단 용량이 높기 때문에 단락이 발생할 때 회로를 빠르게 차단하고 회로 및 장비의 안전성을 보호 할 수 있습니다.

다중 보호 기능 : 기본 오버로드 및 단락 보호 기능 외에도 일부 STM1 성형 케이스 회로 차단기에는 저전압 보호 및지면 결함 보호와 같은 추가 기능이 있습니다.

설치 및 유지 관리가 쉽습니다 : STM1 성형 케이스 회로 차단기는 일반적으로 모듈 식 디자인을 채택하여 설치 및 유지 관리가 쉽고 다양한 전력 분배 시스템에 적합합니다.

높은 신뢰성 : STM1 성형 케이스 회로 차단기는 전기 시스템의 안전한 작동을 보장하기 위해 높은 신뢰성과 안정성을 갖도록 엄격하게 테스트되고 인증되었습니다.

STM1 성형 케이스 회로 차단기의 응용 시나리오

STM1 성형 케이스 회로 차단기는 회로의 메인 스위치 또는 분기 스위치로 산업, 상업 및 주거 부문의 전력 분배 시스템에서 널리 사용됩니다. 이들은 일반적으로 비정상적인 전류 및 전압으로 인한 손상으로부터 회로 및 장비를 보호하기 위해 분배 상자, 유통 캐비닛 또는 컨트롤 캐비닛에 설치됩니다.
