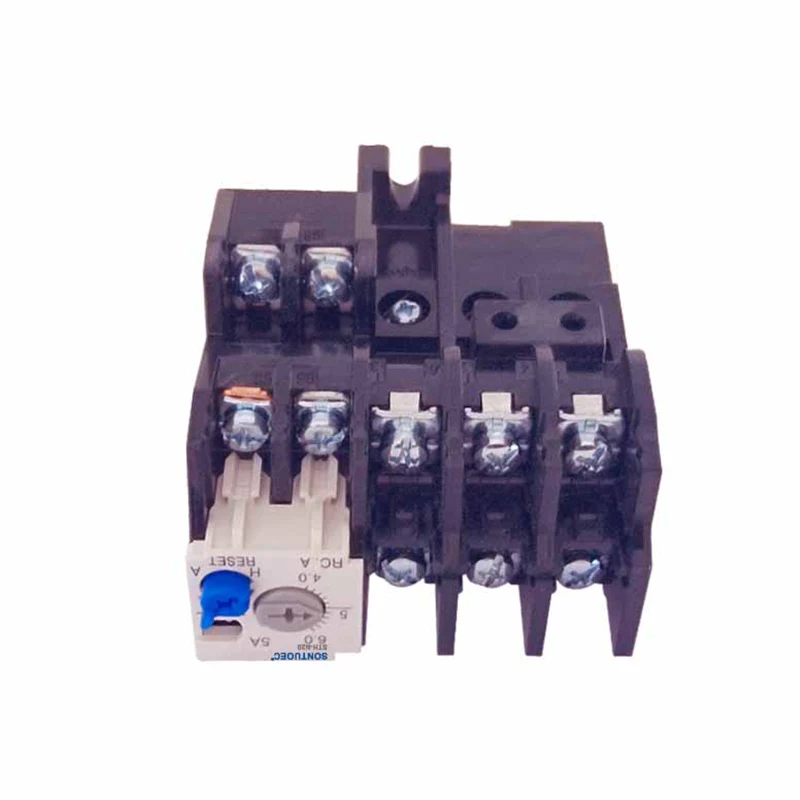

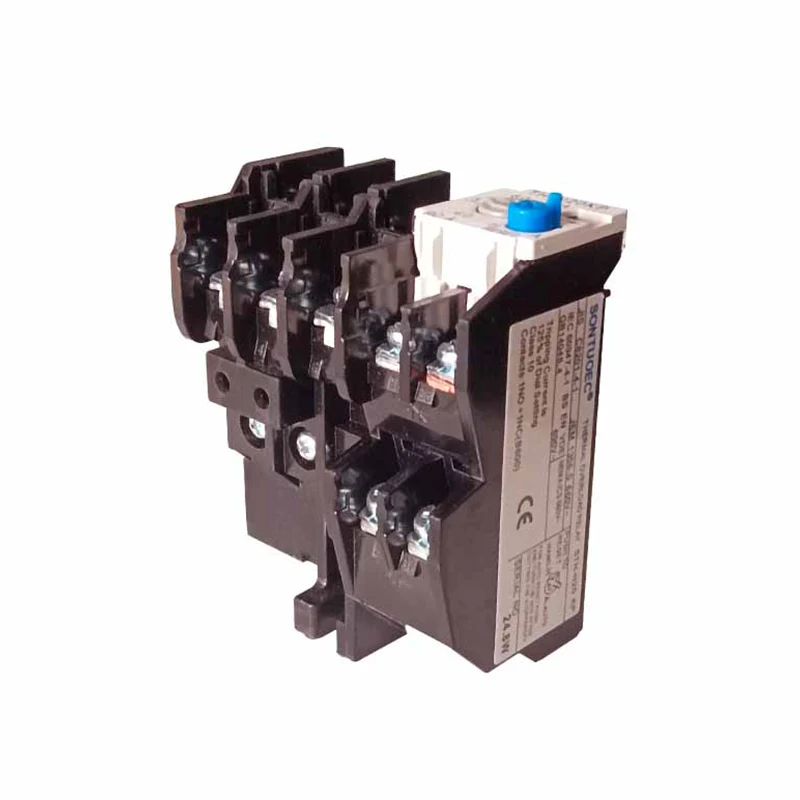

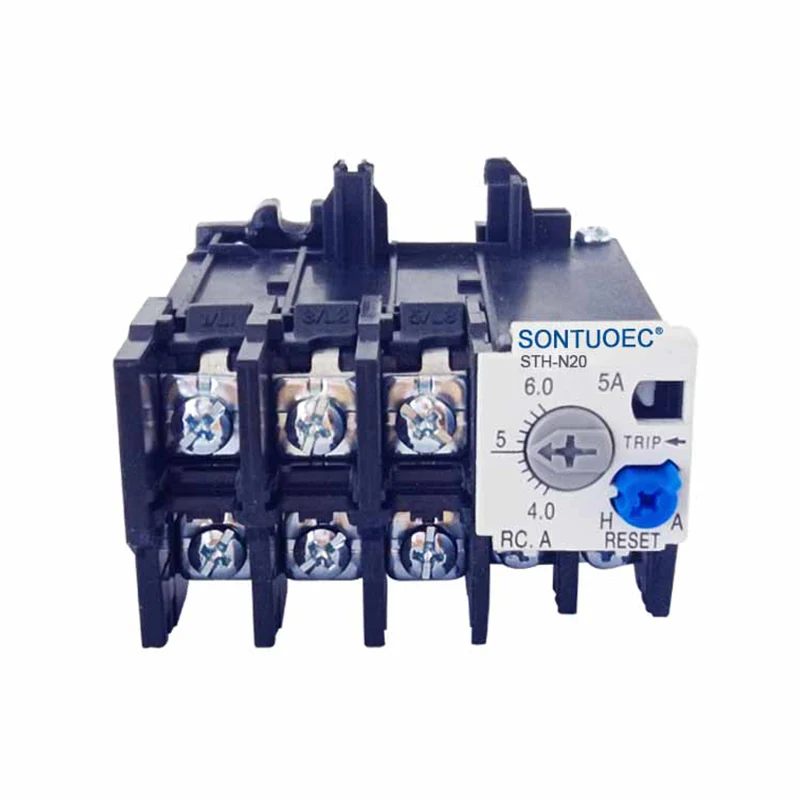

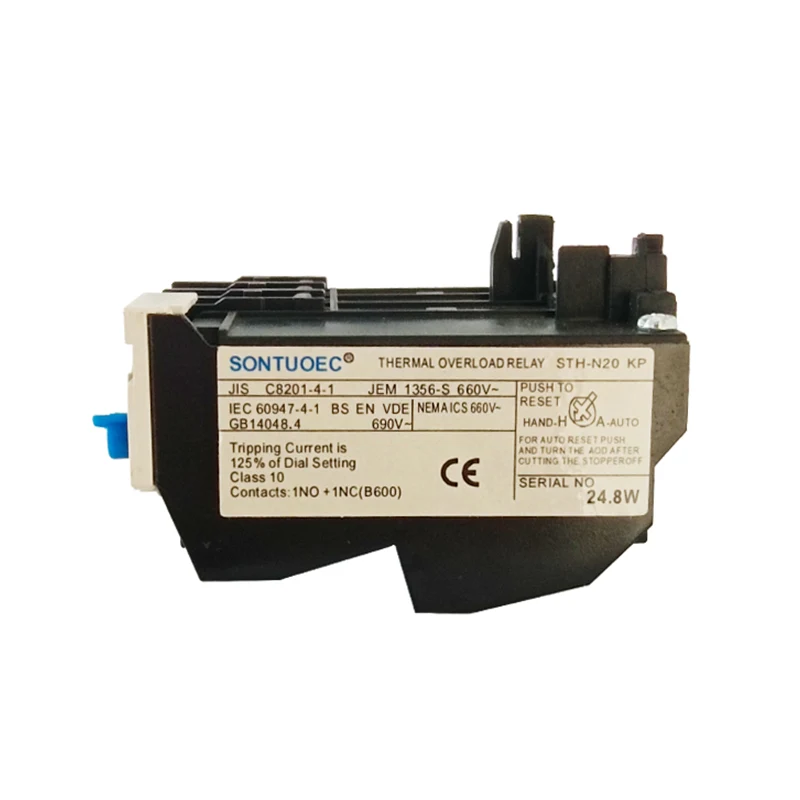

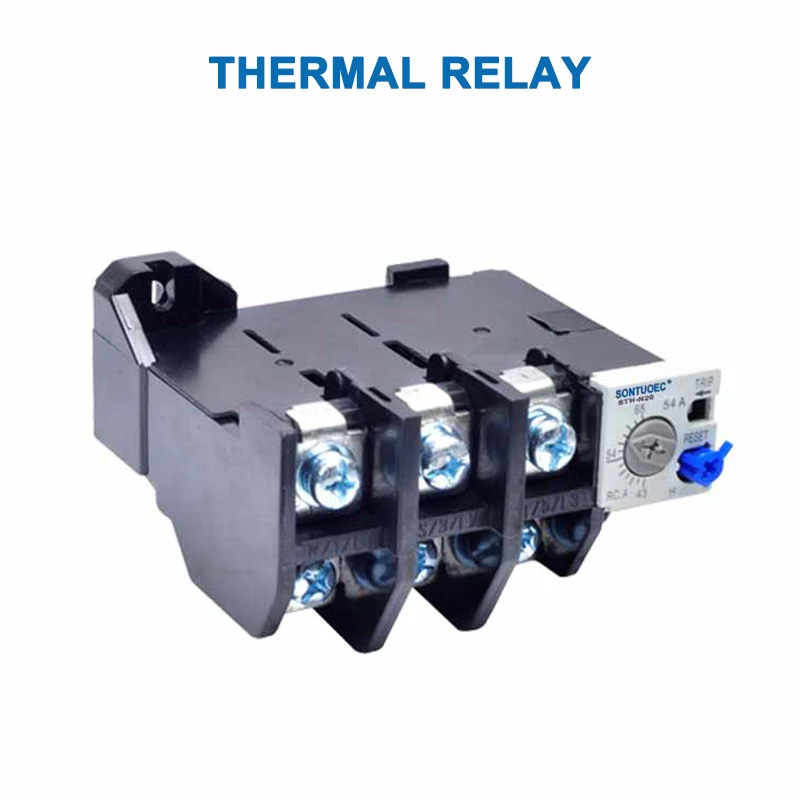

STH-N 모델 열전기 릴레이

STH-N 모델 열전기 릴레이는 특히 AC 모터의 과부하 보호를 위해 설계되었으며, 모터가 작동하는 모터가 정격 전류를 초과 할 때 열 릴레이는 자동으로 회로를 차단하여 오버로드로 인해 모터가 손상되지 않도록 할 수 있습니다.

모델:STH-N

문의 보내기

제품 설명

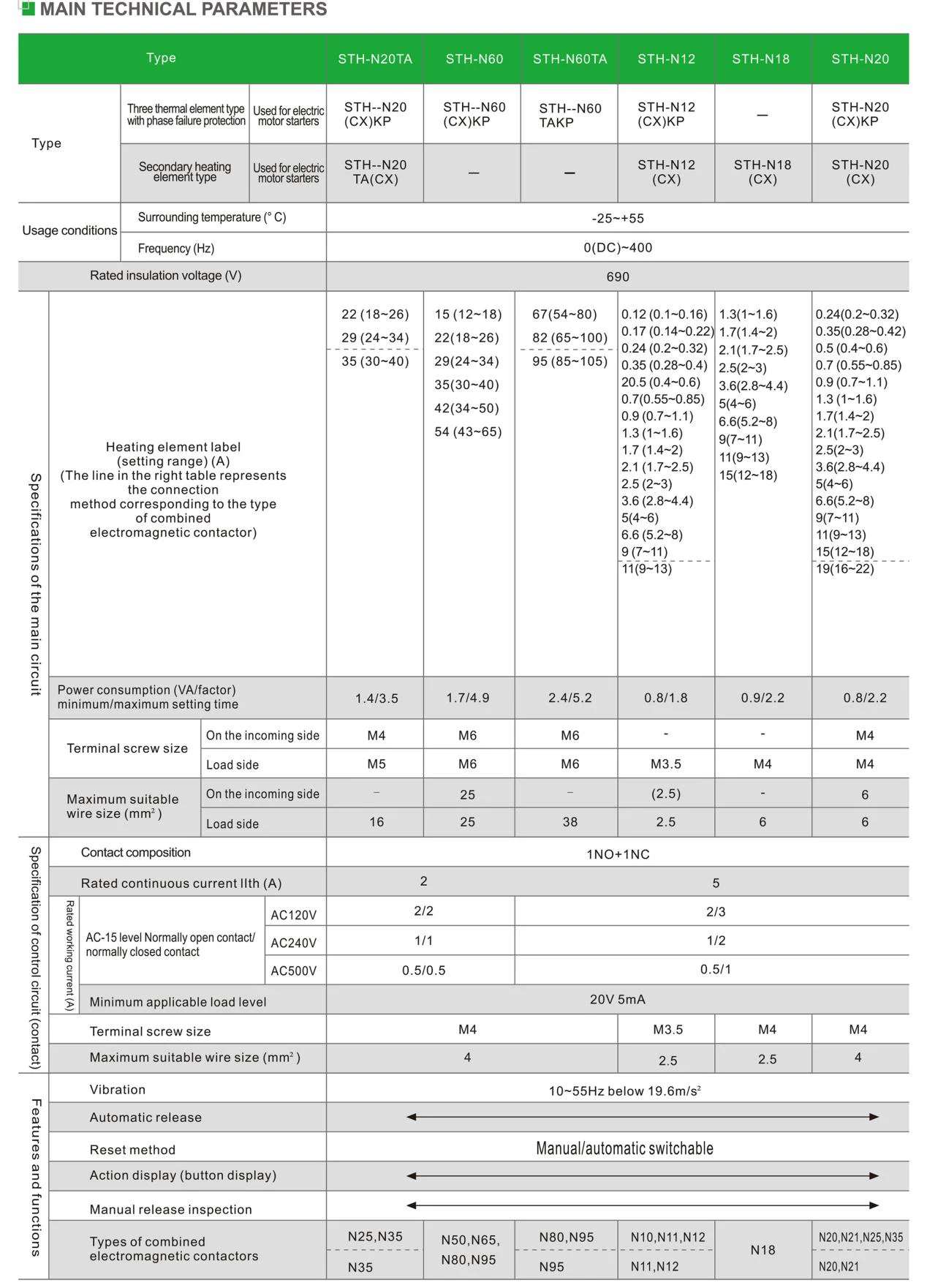

명세서:

제품 이름	열의 과부하 릴레이
모델	sth-n
재료	플라스틱, 전자 구성 요소
열의 연락하다	1NO+1NC
열의 전류를 전류합니다	0.1A-105A
현재 범위	pls는 현재를 기록합니다 순서를 배치 할 때 범위
빈도	660V
트립 클래스	50/60Hz
색상	그림과 같이

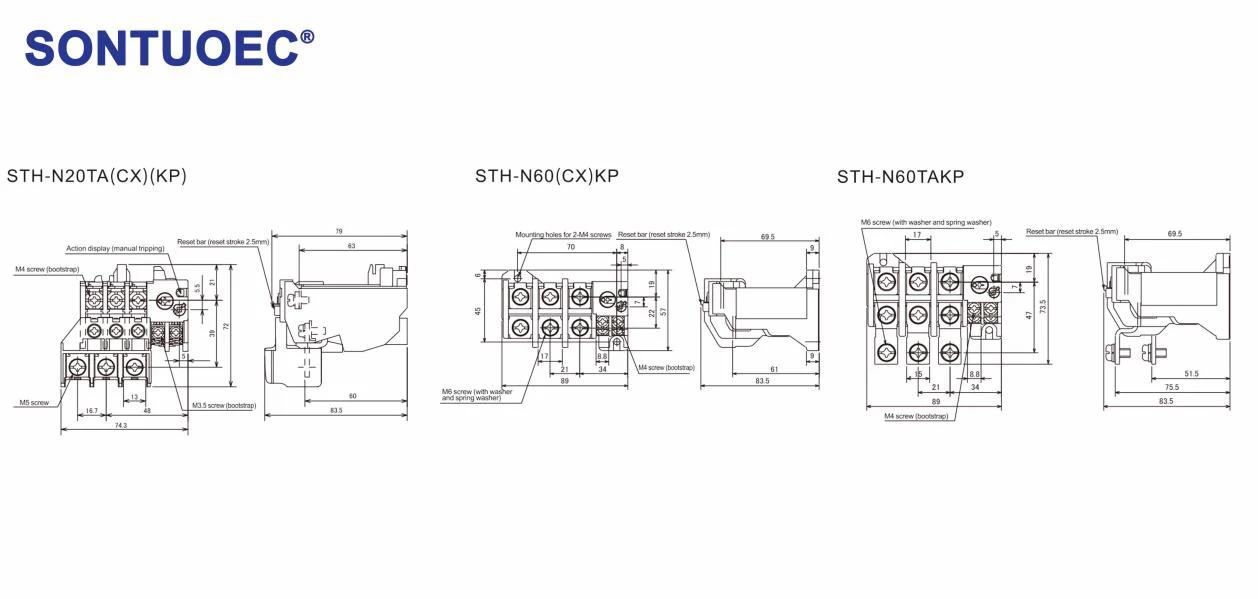

유형	에이	AA	AB	AC	비	바	BB	기원전	기음	CA	CB	중	체중 (kg)
STH-N12 (CX) (KP)	45	10	8	24	55	31	15	6.5	76.5	35	57	m3.5	0.11
STH-N18 (CX)	54	12.5	10.2	24.5	59	32.5	16.3	6.7	80	40	58.5	M4	0.13

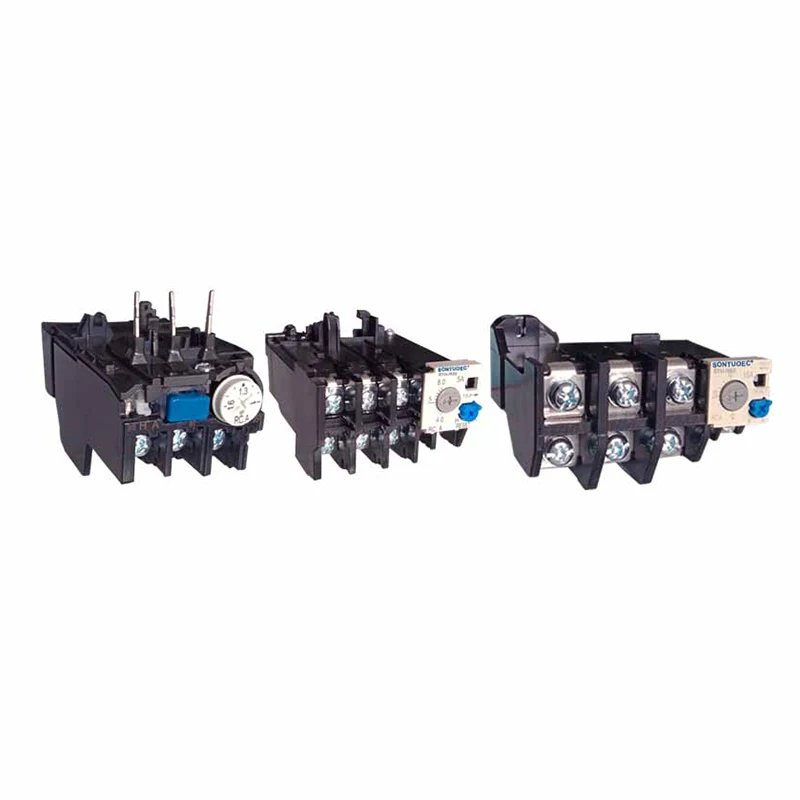

STH-N Model Thermal Relay

작업 원칙

STH-N 모델 열전기 릴레이의 작동 원리는 전류의 열 영향을 기반으로합니다. 모터에 과부하가 걸리면 열 릴레이를 통해 흐르는 전류가 증가하여 가열 요소가 더 많은 열을 발생시킵니다. 이 열은 바이 메탈이 구부리고 변형되게하고, 변형이 일정 거리에 도달하면 커넥팅로드를 눌러 접점이 파손되어 모터의 전원 공급 장치를 차단합니다.

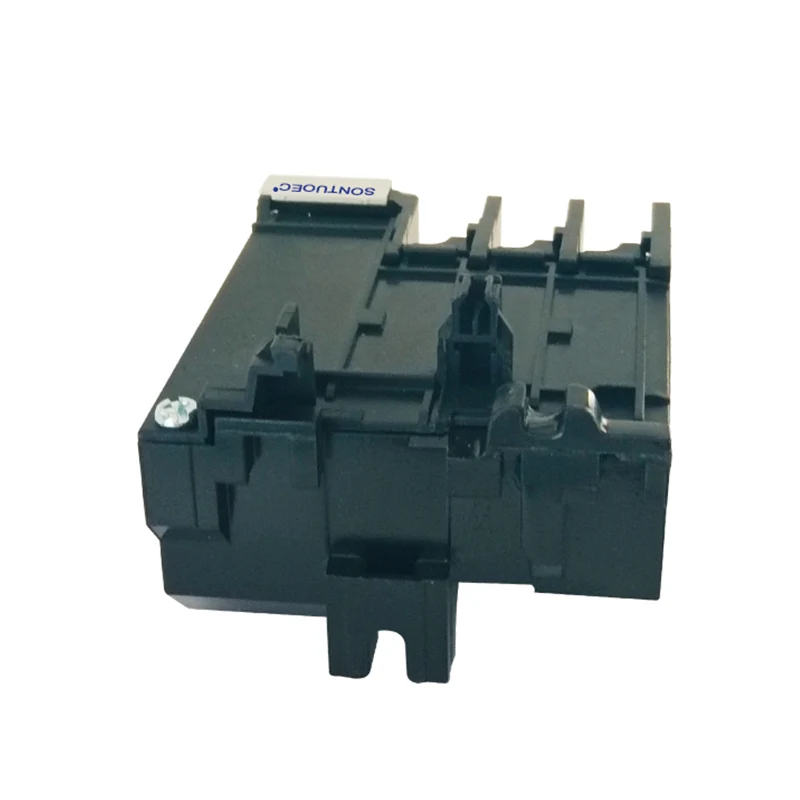

STH-N Model Thermal Relay
