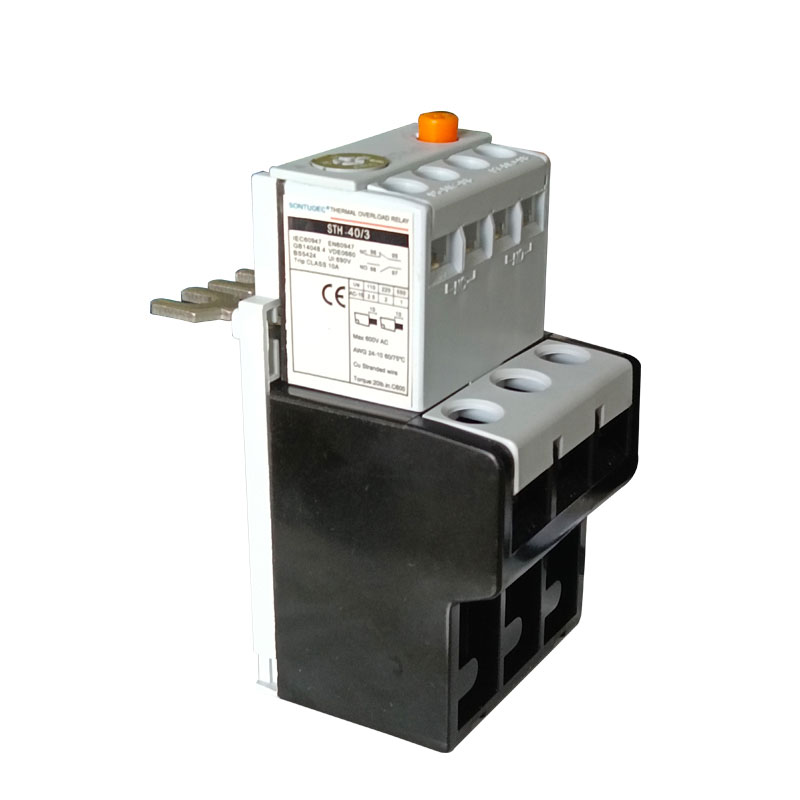

STH-40 시리즈 열 과부하 릴레이

STH-40 시리즈 열 과부하 릴레이는 AC 50/60 Hz의 회로, 최대 660V의 작동 전압에 적합합니다. 또한 AC 모터에 대한 과부하 및 위상방 보호 기능을 실현할 수 있습니다. 이 제품은 GB14048.4, IEC60947-4-1 표준을 준수합니다.

모델:STH-40

문의 보내기

제품 설명

주요 기술 매개 변수 :

모델	현재의	적합합니다 컨택 터
STH-22/3	0.4-63A	GMC-9 ~ 22
STH-22/3	0.63-1A	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4A	GMC-9 ~ 22
STH-22/3	4-6A	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9A	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13A	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22A	GMC-22
STH-40/3	18-26A	GMC-32 ~ 40
STH-40/3	24-36A	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

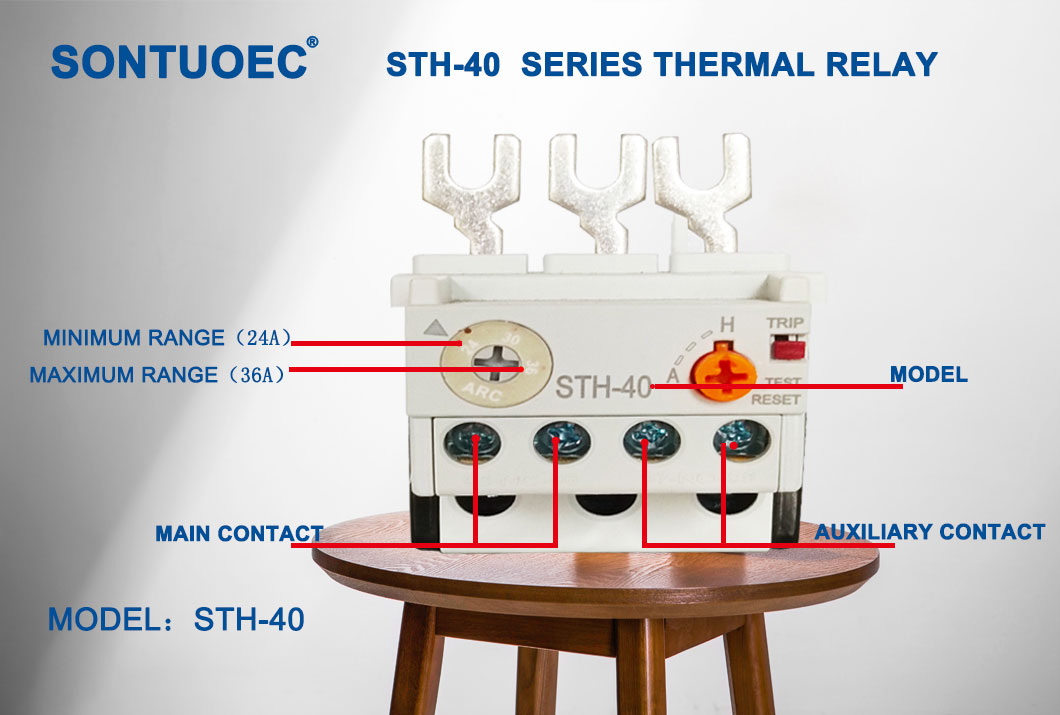

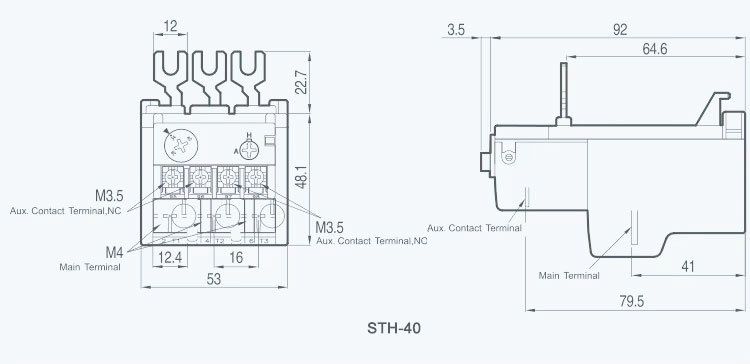

STH-40 Series Thermal Overload Relay

주요 기능

모터 보호 : 열 과부하 릴레이의 주요 기능은 과부하로 인해 모터가 손상되지 않도록하는 것입니다. 모터에 과부하가 걸리면 열 과부하 릴레이는 전원 공급 장치를 제 시간에 절단하여 과열로 인해 모터가 연소되는 것을 방지합니다.

전력선 보호 : 모터 보호 외에도 열 과부하 릴레이는 전원 라인을 보호 할 수 있습니다. 모터가 과부하되면 전류가 증가하여 전력선의 과열 및 용융이 발생할 수 있습니다. 전류의 변화를 감지함으로써 열 과부하 릴레이는 전원 라인이 과부하되는지 여부를 결정하고 필요한 경우 전원 공급 장치를 차단합니다.

전력 시스템의 안전성 향상 : 열 과부하 릴레이는 모터 및 전원 라인의 손상을 효과적으로 방지하여 전력 시스템의 고장 속도를 줄이고 전력 시스템의 안전성을 향상시킬 수 있습니다.

운영 원리

열 과부하 릴레이의 작동 원리는 주로 전류 열 효과 및 이중의 온도 감지 특성을 기반으로합니다. 모터에서 과부하가 발생하면 전류가 증가하여 열 과부하 릴레이의 가열 요소에서 더 많은 열이 생성됩니다. 이 열은 이중선으로 전달되며, 이는 선형 팽창 계수의 큰 차이가있는 두 개의 합금으로 만들어지기 때문에 가열 될 때 구부러집니다. 바이메탈이 어느 정도 구부러지면 전자기 코일이 활력을 불어 넣어 접점이 모터의 전원 공급 장치를 작동시키고 차단하도록 유도됩니다.

응용 프로그램의 범위

열 과부하 릴레이는 일반적으로 AC 50Hz, 정격 절연 전압 및 0.1 ~ 630A의 전류가있는 회로에 사용되며 주로 3 상 AC 모터의 과부하 및 위상 파단 보호에 주로 사용됩니다. 또한 모터에 대한 포괄적 인 보호를 제공하기 위해 적응 된 AC 컨택 터가있는 스타터를 형성하는 데 사용될 수 있습니다.
