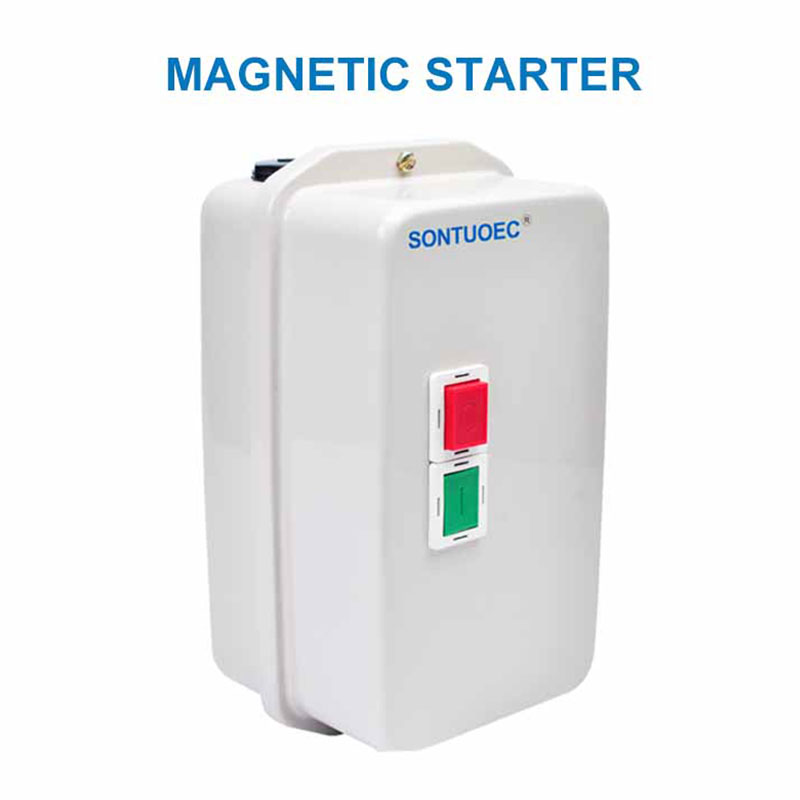

SLE1-D 시리즈 자기 스타터

SLE1-D 시리즈 자기 스타터는 전자기 힘에 의해 전기 모터의 시작 및 정지를 작동시키는 전기 제어 장치입니다. 일반적으로 전자기 코일이 포함되어 있으며, 이는 에너지가 발생할 때 철 코어의 움직임을 끌어들이는 자기장을 생성하여 모터의 제어를 달성하기 위해 접점의 폐쇄 또는 파괴를 유발합니다.

모델:SLE1-D

문의 보내기

제품 설명

명세서

제품 모드 번호 및 특이 적자	SLE1-09 및 12	Sped, Protected Tolp429 (3) 또는 F659 (4)의 두 배
울로 둘러싼 땅	SLE1-18 및 25	Sped, Protected Tolp427 (3) 또는 F5577 (4)의 두 배
	SLE1-32 및 95	Matal, LP65 ~ 559
제어 (2 개의 푸시 버튼이 켜져 있습니다 인클로저 커버)	SLE1-32 및 95	1 녹색 시작 버튼‘1’, 1 레드 스톱/테셋 버션 "O"
사이	SLE1-32 및 95	전력 전력 및 제어 재순환 연결

주요 기술 매개 변수 :

유형		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) RETED POWER (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) RETED POWER (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
RETED 전류 (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
RETED 전류 (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
RETED 가열 전류 (a)			25	32	40	50	60	80		125
reted insutaled Volage (v) 660
보조 접촉 AC-15	연락하다	기준	1NO				1NO+1NC
	reted current (a)	220V	1.6
	reted current (a)	380V	0.95
Suitabie 열전기 릴레이		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
인클로저 등급		LP65

운영 원리

SLE1-D 시리즈 자기 스타터의 작동 원리는 전자기 유도 및 전자기력의 상호 작용에 기초합니다. 제어 전원 공급 장치에 활력이 공급되면 전자기 코일은 자기장을 생성하여 철 코어를 끌어 들이고 접점을 닫고 모터에 전원이 공급되고 실행되기 시작합니다. 제어 전원 공급 장치가 비활성화되면 자기장이 사라지고 스프링의 동작 하에서 철 코어가 재설정되고 접점이 파손되고 모터가 작동 중지됩니다.

유형과 기능

직접 온라인 (DOL) SLE1-D 자기 스타터, Star-Delta (Star-Delta) 스타터, Autotransformer 스타터 등과 같은 다양한 유형의 SLE1-D 자기 스타터가 있습니다. SLE1-D 자기 스타터의 다른 유형은 다른 특성과 적용 범위를 갖습니다.

1. 온라인 방향 (DOL) SLE1-D 자기 스타터 :

간단한 구조, 저렴한 비용.

소형 파워 모터의 제어를 시작하고 멈추는 데 적합합니다.

2. Star-Delta (Star-Delta) 스타터 :

모터의 배선을 변경함으로써 시작 중에 전압과 전류를 줄이기위한 목적을 깨닫습니다.

중간 전력 모터 시작 제어에 적합합니다.

3. 자극성 스타터 :

모터를 시동시 전압과 전류를 줄이기 위해 자동 변형기를 사용합니다.

고전력 모터의 시작 제어에 적용 할 수 있습니다.

SLE1-D Series Magnetic Starter
