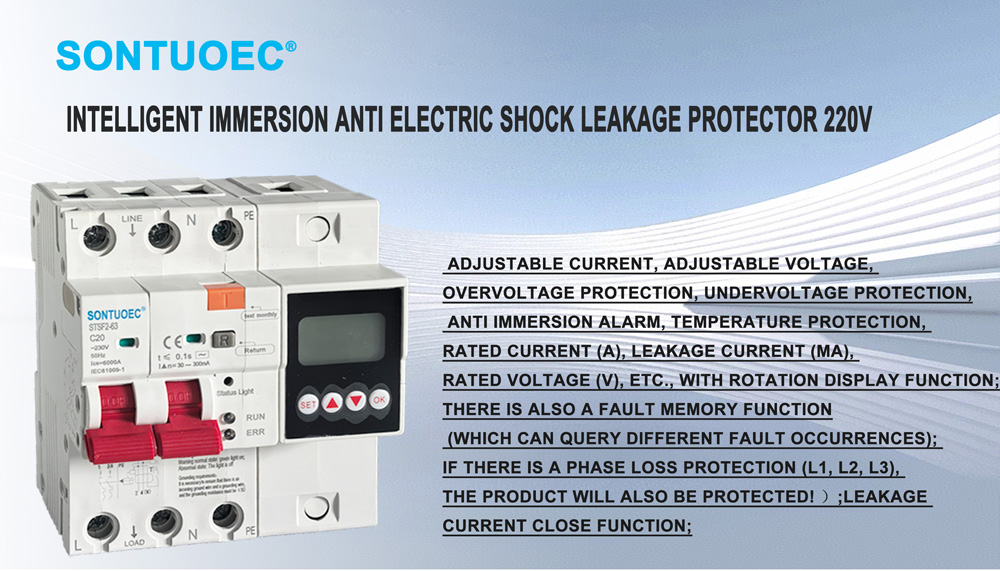

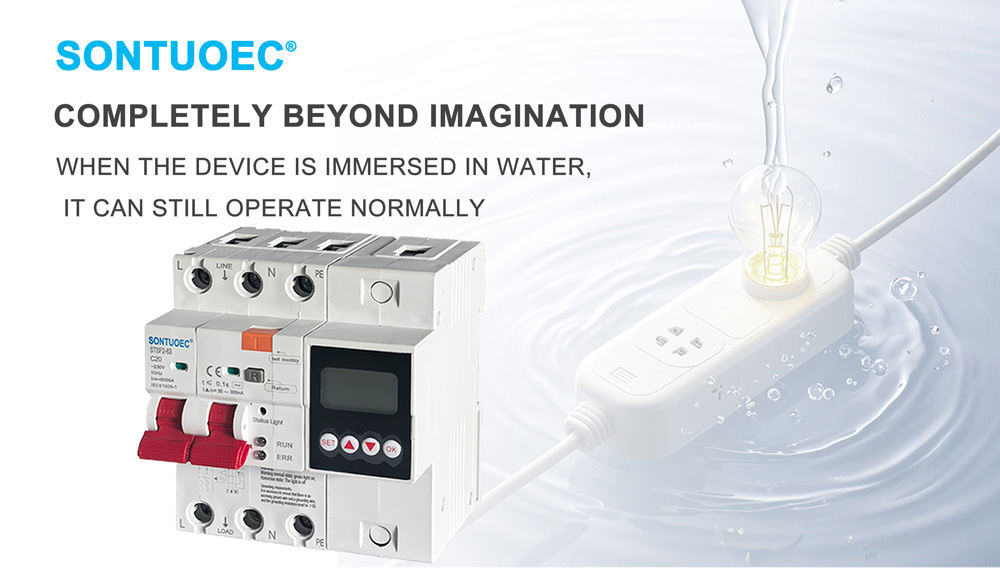

지능형 침수 감전 방지 누전 보호 장치 220V 공기 회로 차단기

STSF2-63/100 100A 2p 4p 다기능 RCBO는 사람이 감전되거나 전력망이 누출될 때 전압 230V-400V 및 정격 전류 100A의 회로에서 정격 AC 50/60Hz에 적합합니다. 누설, 과전압 및 저전압이 설정 값에 도달하면 잔류 전류 회로 차단기가 매우 짧은 시간 내에 빠르게 작동하여 전원 공급 장치를 신속하게 차단할 수 있습니다. 잔류 전류 차단기의 모니터링 온도가 설정 값에 도달하면 모니터링 접지선이 연결되지 않습니다. 연결되면 제품에서 경보음이 울려 작업자 및 전기 장비의 안전을 보호하며, 전력망의 과전압으로 인한 장비 손상을 방지합니다. 과부하, 단락, 누출, 과전압 저전압 및 과열 보호 기능을 사용하여 정상적인 상황에서 전기 장치를 간헐적으로 켜고 끌 수도 있습니다. 특히 산업용 및 상업용 조명 분배 시스템에 적합한 조명 회로입니다. 이 제품은 다른 유사한 제품보다 작은 부피, 컴팩트한 구조 및 더 나은 비용 효율성을 가지고 있습니다. 아름다운 외관을 갖고 있으며, 높은 차단 용량으로 인해 가정용 전력 분배에 적합한 선택입니다. 이 제품은 GB/T 16917.1 및 IEC 61009-1 표준을 준수하며 CE 인증을 획득했습니다.

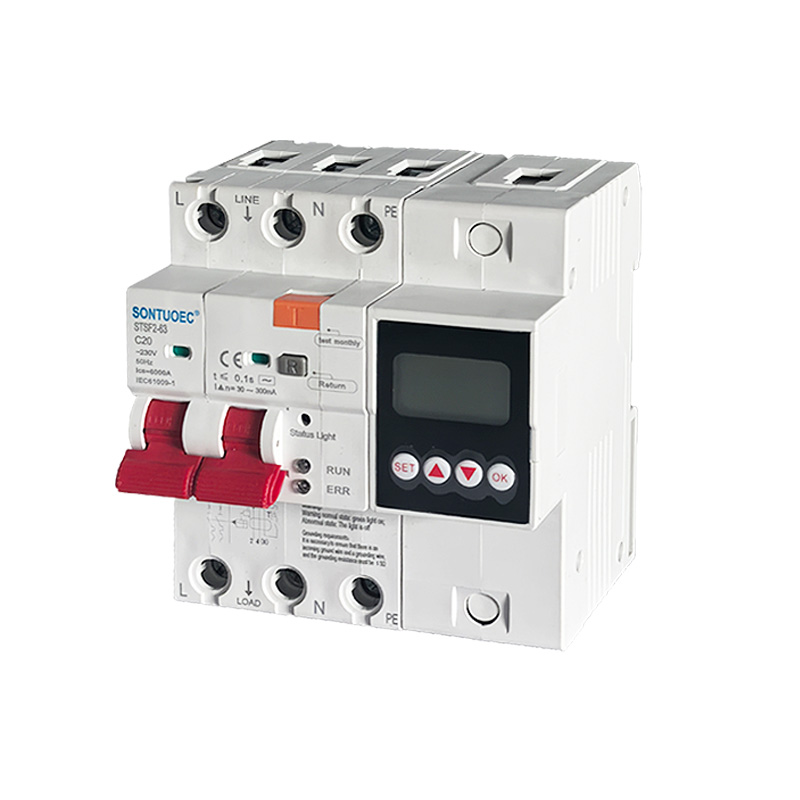

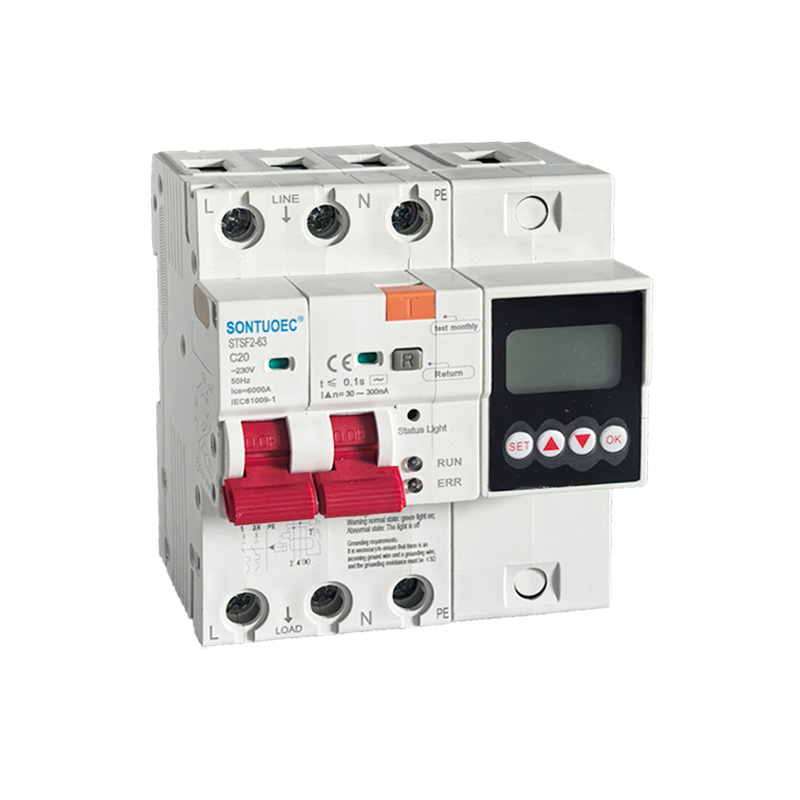

모델:STFS2-63

문의 보내기

제품 설명

명세서:

전기 같은 특징	기준	단위	IEC/EN 61009-1
	방법		전자식
	종류(감지된 누전파형)		교류
	열자기 방출 특성		비,기음,디
	정격 전류 ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) 조정 가능
	폴란드	P	1P+N, 3P+N
	정격 전압 Ue	V	AC 230, 400 (조절 가능)
	정격 감도 I△n	A	30-300mA(30,100,300mA) 조정 가능
	정격 잔류 투입 및 차단 용량 l△m	A	500
	정격단락용량 Icn	A	6000
	I 밑의 휴식 시간△n	S	≤0.1
	정격 주파수	헤르츠	50/60
	정격임펄스내전압(1.2/50)Uimp	V	4000
	1분 동안 ind.Freq에서 유전체 테스트 전압	kV	2
	절연전압 Ui	V	250
	오염도		2
기타r	과전압/저전압 보호;	그리고	온도 보호 ; 화재 경보 및 기타
기계적 특징	전기적 수명		4000
	기계적 수명		10000
	오류 전류 표시기		예
	보호등급		IP20
	주변 온도	°C	-5~+40(특별한 신청은 참고하십시오
	(일평균 ≤35°C)	°C	온도 보상 보정)
	보관온도	°C	-25~+70
설치	단자접속방식		케이블/핀형 부스바/U형 부스바

	단자 크기 케이블 상단/하단	mm2	25
	단자 크기 케이블 상단/하단	AWG	18-5
	부스바의 단자 크기 상단/하단	mm2	25
	부스바의 단자 크기 상단/하단	AWG	18-3
	설치		DIN 레일 EN 60715(35mm)에 빠른 클립 장치 사용
	연결		위에서부터

주변 공기 온도:

1. 주변 공기 온도는 -5 1C보다 낮아서는 안되며 +40C보다 높지 않아야 하며 일일 평균 값은 +35C를 초과해서는 안 됩니다.

2. 고도: 설치 장소의 고도는 2000m를 초과할 수 없습니다.

3. 대기 조건

공기는 깨끗하고 최대 온도 +40'C에서 공기의 상대습도는 50%를 넘지 않습니다. +20C와 같은 낮은 온도에서는 더 높은 상대 습도가 허용됩니다.

상대습도는 90%를 초과해서는 안 됩니다. 온도 변화로 인해 간헐적으로 적당한 결로 현상이 발생하므로 적절한 조치를 취하는 데 주의가 필요합니다.

4. 설치 카테고리 설치 카테고리는 lI, III 입니다.

전류 및 극 수

100A: 이는 RCBO의 정격이 100A임을 나타냅니다. 전류 정격은 회로 차단기가 과열이나 손상을 일으키지 않고 지속적으로 흘릴 수 있는 전류의 최대값입니다.

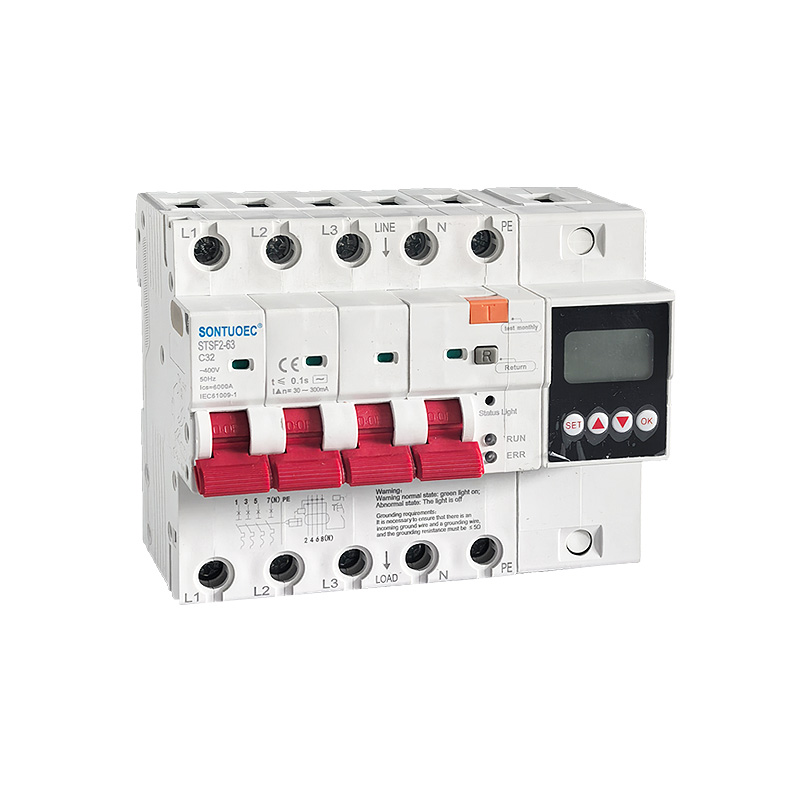

2p, 4p: 여기서 p는 극 수, 즉 회로 차단기가 연결될 수 있는 회로 상의 수를 나타냅니다. 2p는 회로 차단기를 2개의 회로 위상(보통 Fire 및 Zero)에 연결할 수 있음을 의미하고, 4p는 4개의 회로 위상(일반적으로 3상 Fire 및 Zero)에 연결할 수 있음을 의미합니다.

다기능

다기능은 이 100A 2p 4p 다기능 RCBO가 다양한 보호 기능을 갖추고 있음을 나타냅니다. 기본적인 과부하 및 단락 보호 외에도 누설 보호, 저전압 보호, 과전압 보호 등을 제공할 수 있습니다. 온도 보호, 물 유입 경보, 조정 가능한 전류 및 전압. 이러한 보호 기능을 통해 RCBO는 회로 및 장비에 대한 보다 포괄적인 보호를 제공할 수 있습니다.

경고!

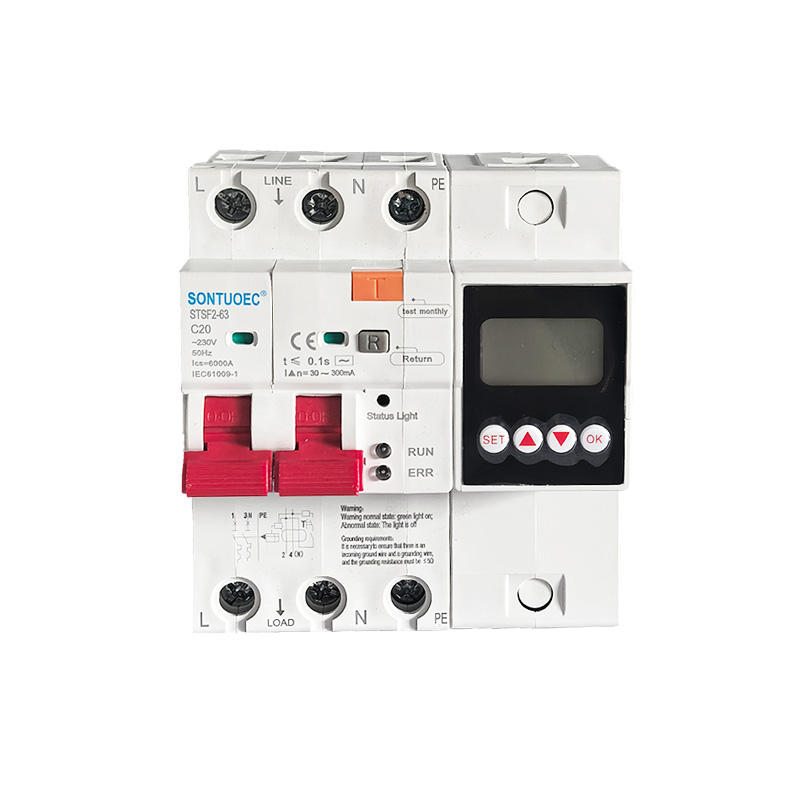

경고 정상 상태: 녹색 표시등이 켜짐;

비정상 상태: 표시등이 꺼짐

접지 요구사항:

들어오는 접지선과 접지선이 있는지 확인해야 하며 접지 저항은 s 5Q 여야 합니다!

응용 시나리오

RCBO는 다양한 보호기능을 갖고 있어 조명용 전기회로, 미약전력, 가정이나 공공장소의 전기제품 등 개인의 안전이 요구되는 회로에 많이 사용된다. 이러한 장소는 물과 습기가 많은 곳이 많아 누수 사고가 발생하기 쉽습니다. 또한 RCBO는 주변 조명 제어 회로, 레이더 시스템 및 지질 탐사 장비와 같이 인간의 안전이 전제 조건인 산업용 전기 시스템에도 사용할 수 있습니다.
