가구 AC 컨택러

STH8-100 시리즈 가정용 AC 컨택 터는 주로 AC 50Hz (또는 60Hz) 용으로 설계되었으며, 정격 작동 전압은 최대 400V입니다. 그들은 AC-7A 사용 범주에 따라 최대 100A의 정격 작동 전류와 AC-7B 사용 범주에 따라 최대 40A를 가지고 있습니다. 이 접촉자는 주거용 및 유사한 응용 분야에서 저 또는 약간 귀납적 부하를 제어 할뿐만 아니라 가정용 자동차 부하를 제어하는 데 사용됩니다. 이 제품은 주로 자동화 된 제어 기능을 달성하기 위해 주택, 호텔, 아파트, 사무실 건물, 공공 건물, 쇼핑몰, 스포츠 장소 등에 적용됩니다. 표준 준수 : IEC61095, GB/T17885.

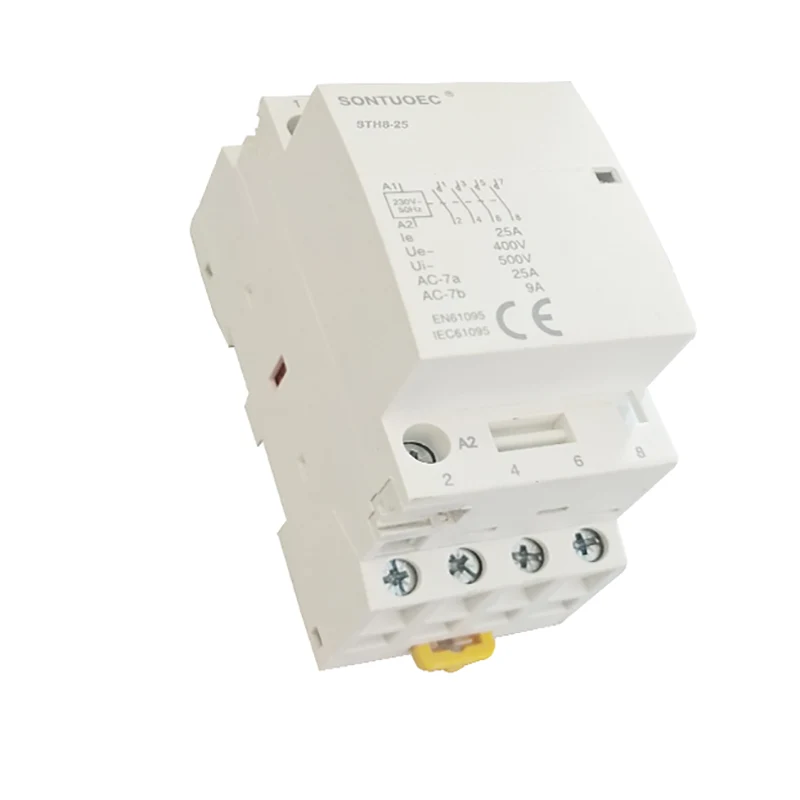

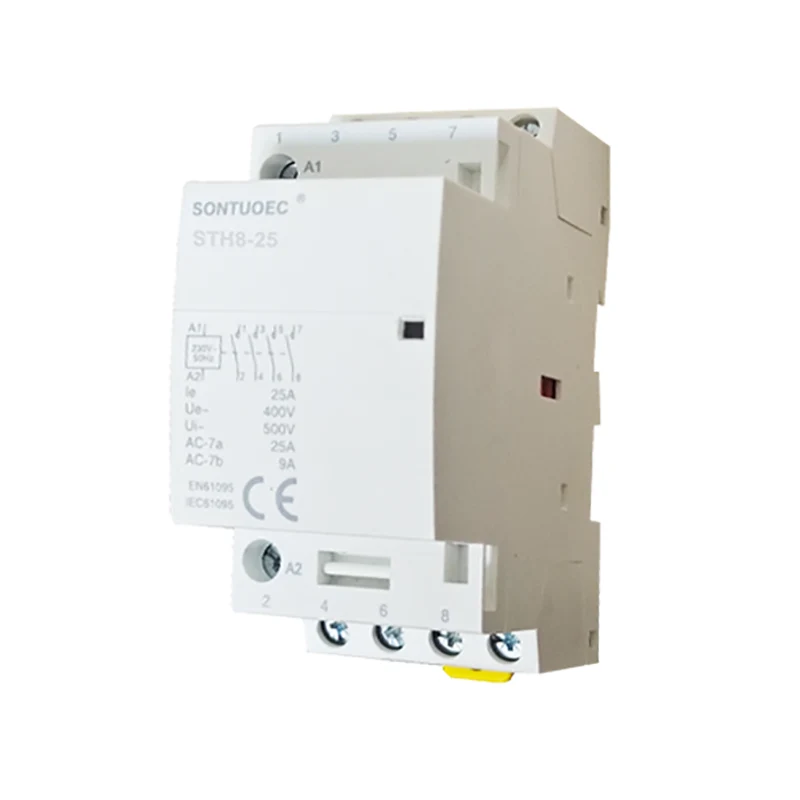

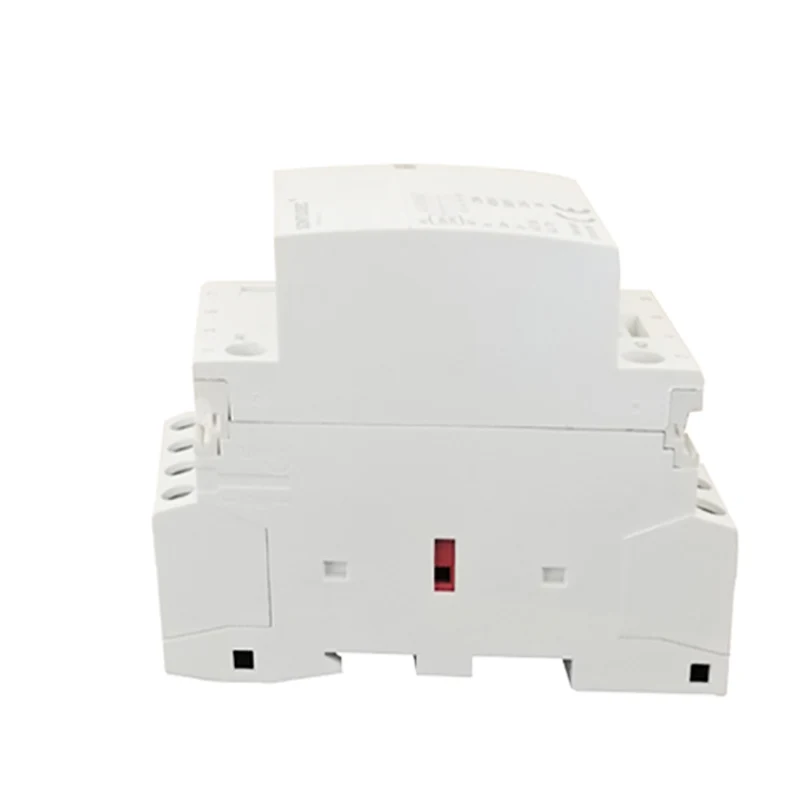

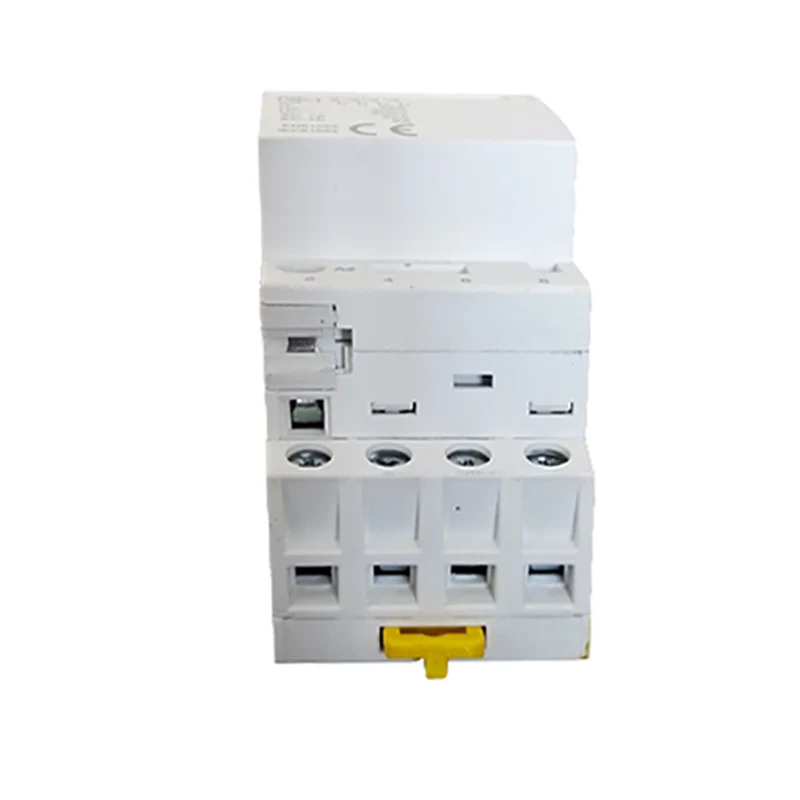

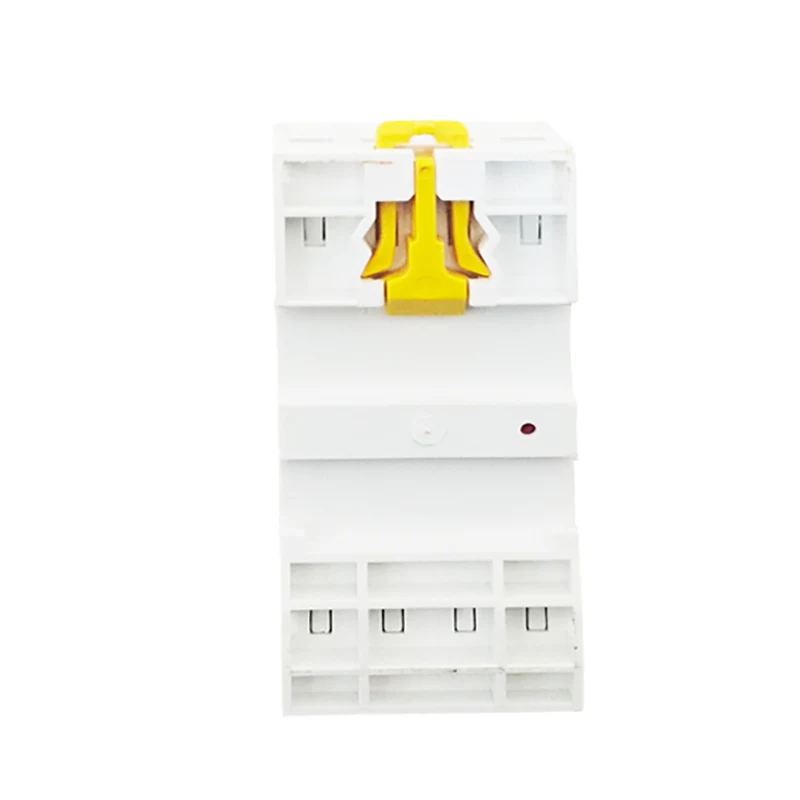

모델:STH8-25

문의 보내기

제품 설명

유형	접촉기
등급 a	16	20	25	32	40	63	100
에이즈	예
bctsindication 보조자	예
Bactc 보조 제어 노란색 클립	예

유형					9mm의 너비 모듈
1p	등급 (LN) AC-7A	등급 (LN) AC-7A	제어 전압 (VAC) (50Hz)	연락하다
	16A	6A	24	1NO	2
	20A	7a	110	1NC
	25A	9a	230
2p
	16A	6A	24	2NO	2
	20A	7a	110	1NO+1NC
	25A	9a	230	2NC
	32A	12a	24	2NO	4
	40a	18a	110	1NO+1NC
	63A	25A	230	2NC
	100A	_	24		6
			110	2NO
			230
3p
	16A	6A	24	3NO	4
	20A	7a	110	3NC
	25A	9a	230
	32A	12a	24	3NO	6
	40a	18a	110	3NC
	63A	25A	230

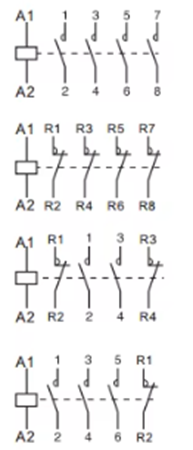

4p
	16A	6A	24	4NO	4
	20A	7a	110	4NC
	25A	9a	230	2NO+2NC 3NO+1NC
	32A	12a	24	4NO	6
	40a	18a	110	4NC
	63A	25A	230	2NO+2NC 3NO+1NC
	100A	_	24	4NO	12
			110
			230

주요 구조

가구 AC 컨택 터는 일반적으로 다음 부분으로 구성됩니다.

연락처 시스템 : 주요 연락처 및 보조 연락처를 포함합니다. 기본 접점은 주 회로를 켜고 파손하는 데 사용되며, 일반적으로 더 큰 정격 전류가 있습니다. 보조 접촉은 정격 전류가 더 작은 제어 회로를 켜고 파괴하는 데 사용됩니다.

전자기 시스템 : 철 코어, 전기자 및 코일로 구성됩니다. 코일이 활성화되면 코어는 전기자를 끌어 들이고 접점을 닫는 자기장을 생성합니다. 코일이 에너지가 해제되면 자기장이 사라지고 전기자가 방출되고 접촉이 고장납니다.

아크 소화 장치 : 접점이 분리 될 때 아크를 소멸시키는 데 사용되어 아크가 접점에 손상을 일으키지 않습니다.

쉘 및 액세서리 : 쉘은 외부 환경의 영향으로부터 내부 구성 요소를 보호하는 데 사용됩니다. 액세서리에는 접촉기의 설치 및 배선을 실현하는 데 사용되는 장착 브래킷, 터미널 등이 포함됩니다.

운영 원리

가정용 AC 접촉기의 작동 원리는 전자기 유도의 원리에 기초합니다. 코일이 활성화되면 철 코어는 전기자를 끌어 들이고 접점을 닫는 자기장을 생성합니다. 코일이 에너지가 해제되면 자기장이 사라지고 전기자가 방출되고 접점이 연결이 끊어집니다. 코일의 에너지 화 및 에너지 화를 제어함으로써 가정 회로의 원격 제어 및 보호를 실현할 수 있습니다.
