전기 회로 차단기

전기 회로 차단기는 정상 또는 비정상 회로 조건에서 전류를 운반하고 파괴 할 수있는 스위칭 장치입니다. 주요 기능은 전력 시스템의 안전하고 안정적인 작동을 보장하기 위해 과부하, 단락 및 기타 비정상 조건으로 인한 손상으로부터 회로를 보호하는 것입니다. 오버로드, 단락 및 기타 결함이 회로에서 발생하면 전기 회로 차단기는 전류를 빠르게 차단하고 결함이 확장되지 않으며 장비 및 개인 안전을 보호 할 수 있습니다.

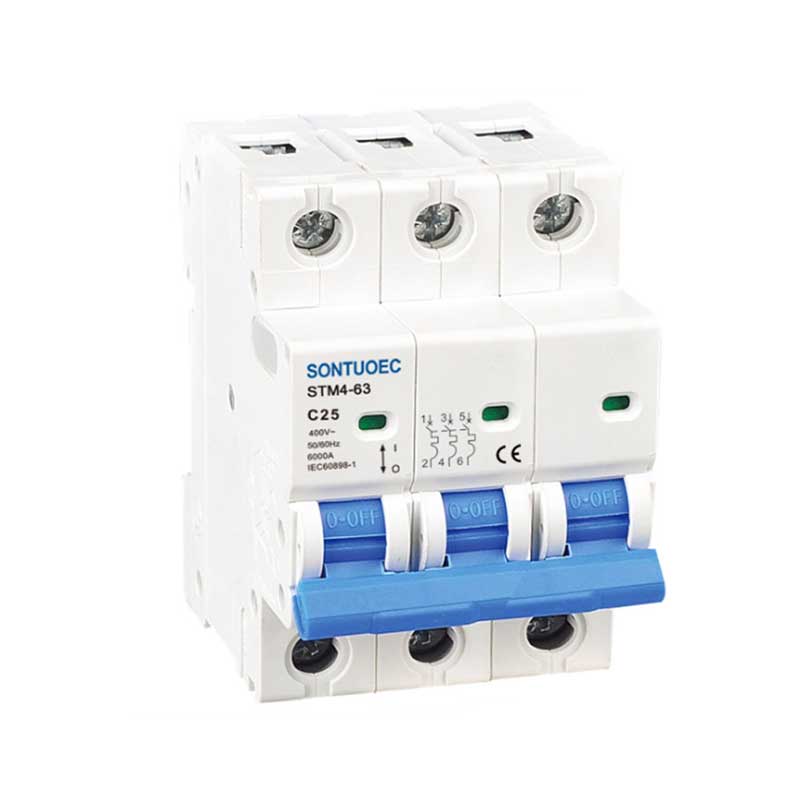

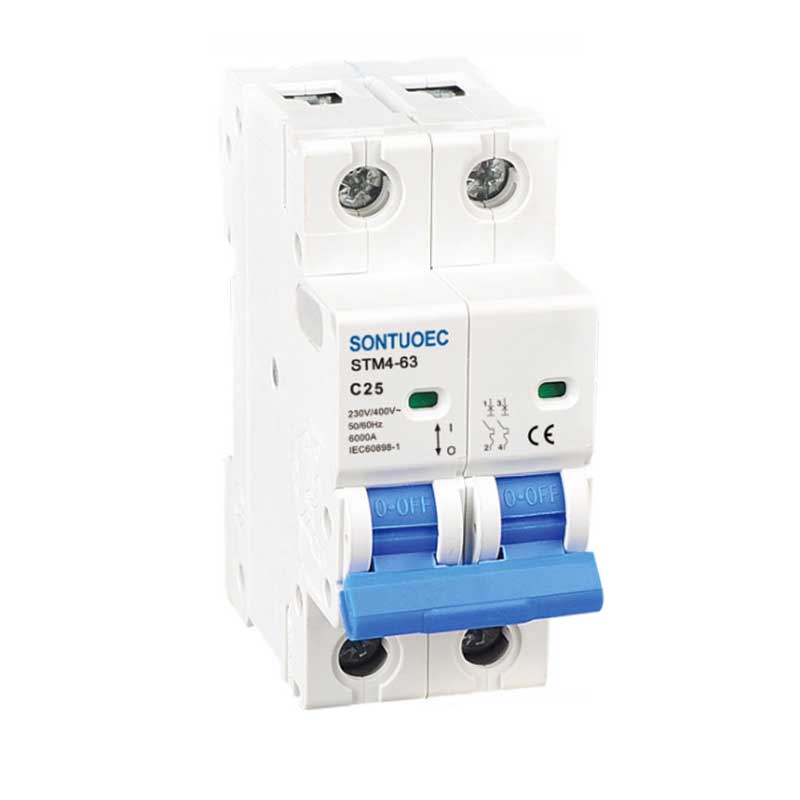

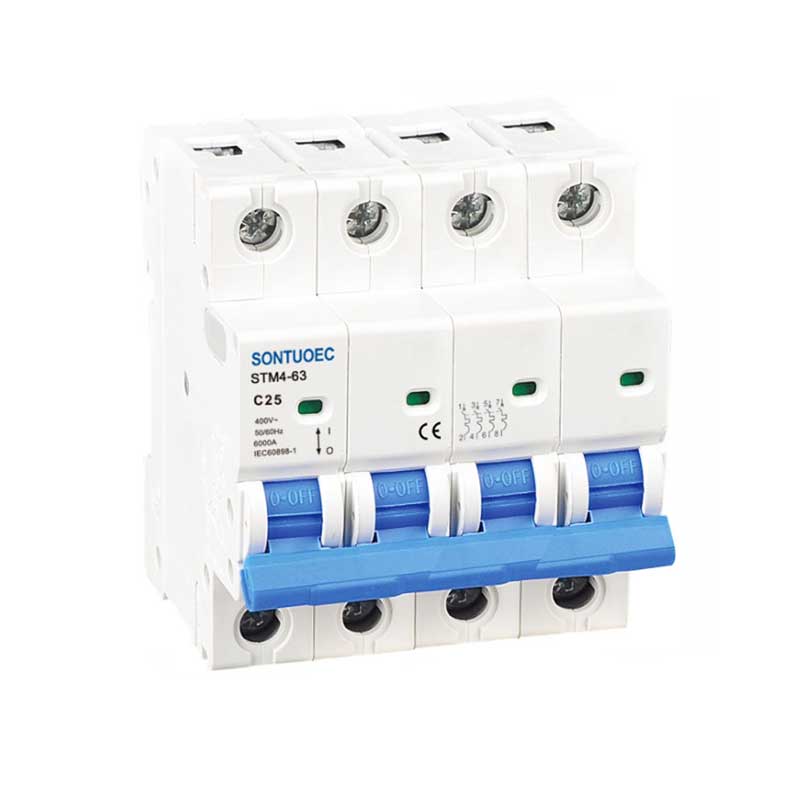

모델:STM4-63

문의 보내기

제품 설명

모델	STM4-63
기준	IEC60898-1
폴	1p, 2p, 3p, 4p
단락 차단 용량	3ka, 4.5ka, 6ka
평가 현재 (in)	1,2,4,610,16,20,25,32,40,50,63a
평가 전압 (UN)	AC230 (240)/400 (415) v
평가 빈도	50/60Hz
트립 곡선	B, C, d
자기 릴리스	비 곡선 : 3 인치에서 5 인치 사이
	C 곡선 : 5 인치에서 10 인치 사이
	D 곡선 : 10 인치에서 14 인치 사이
전기 기계 지구력	~ 위에 6000 사이클

운영 원리

전기 회로 차단기의 작동 원리는 전자기 유도 및 기계적 전송의 원리에 기초합니다. 회로의 전류가 정격 값을 초과 할 때, 회로 차단기 내부의 열 요소는 가열되어 바이 메탈의 변형을 생성하거나 전자석은 단절 메커니즘 행위를 만들기에 충분한 흡입을 생성하여 회로를 절단합니다. 또한 회로 차단기에는 아크 소화 장치가 있으며,이 장치는 전류를 깨뜨릴 때 생성 된 아크를 효과적으로 소멸시킬 수 있으며 아크가 장비 및 인력에 해를 끼치 지 못하게 할 수 있습니다.

주요 구성 요소

전기 회로 차단기는 일반적으로 접촉 시스템, 아크 소화 시스템, 작동 메커니즘, 스트라이커, 쉘 등으로 구성됩니다. 콘택트 시스템은 회로 차단기를 연결하고 분리하는 데 사용됩니다. 아크 소화 시스템은 전류를 깨뜨릴 때 생성 된 아크를 소화하는 데 사용됩니다. 작동 메커니즘은 회로 차단기의 수동 또는 자동 작동을 실현하는 데 사용됩니다. 트립퍼는 회로의 결함 상황에 따라 회로 차단기의 동작을 유발하는 부분입니다. 쉘은 회로 차단기의 내부 구조를 보호하고 외부 간섭을 방지하는 데 사용됩니다.
