DIN 레일 타입 MCB는 DIN 레일의 표준화 된 설치를 소형 회로 차단기의 회로 보호 기능과 결합합니다. 과부하 또는 단락과 같은 비정상적인 상황이있을 때 전류를 신속하게 절단하여 회로와 장비를 보호하기 위해 전기 시스템에서 주로 사용됩니다. 동시에 DIN 레일 장착 방법으로 인해 설치, 교체 및 유지 보수 프로세스를보다 편리하고 표준화합니다.

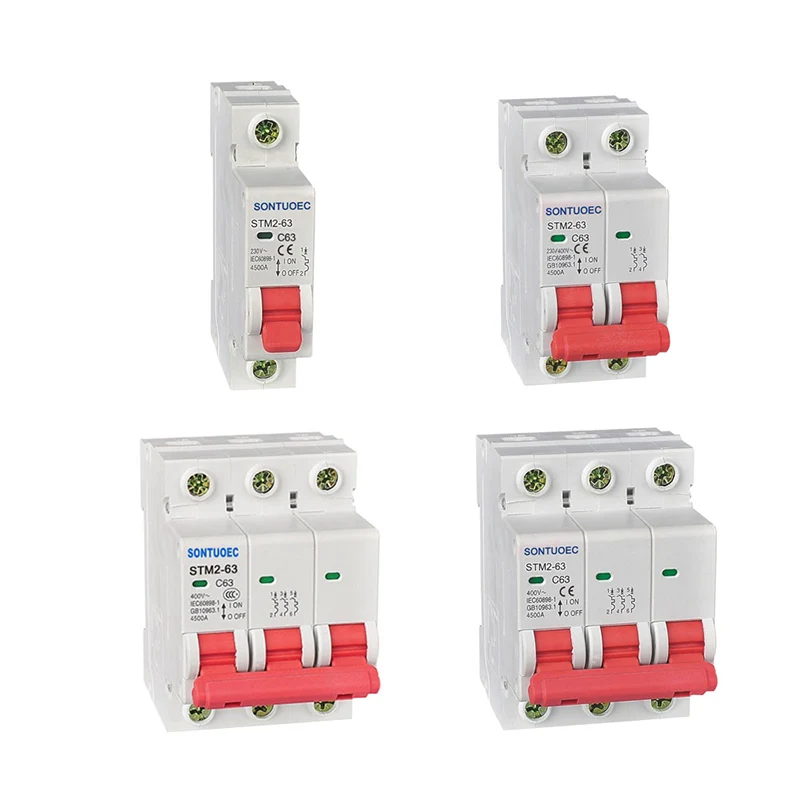

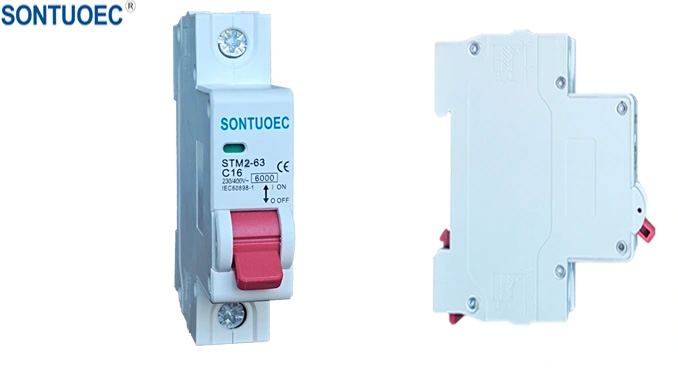

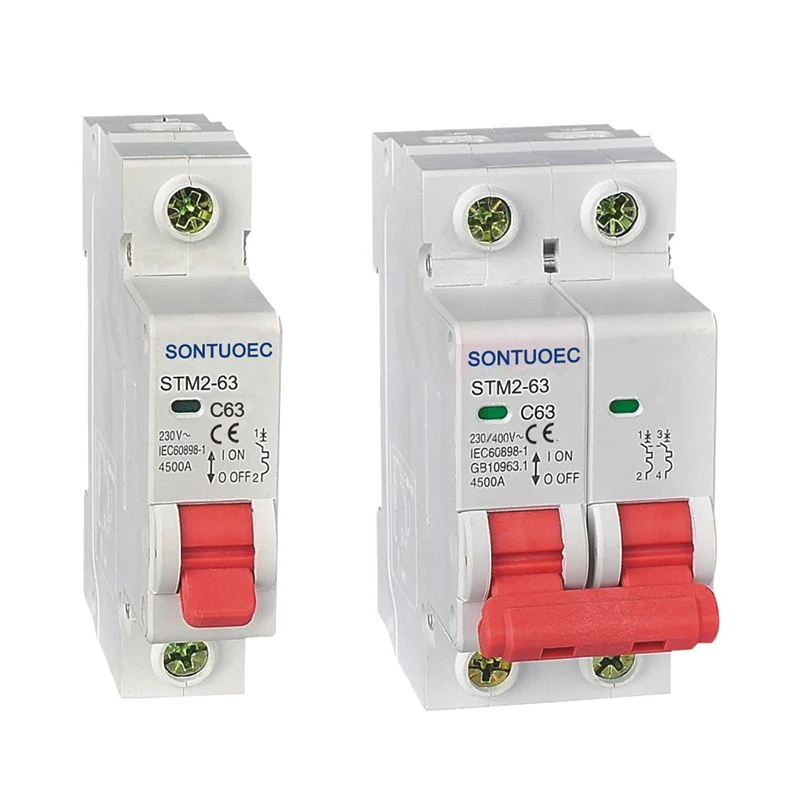

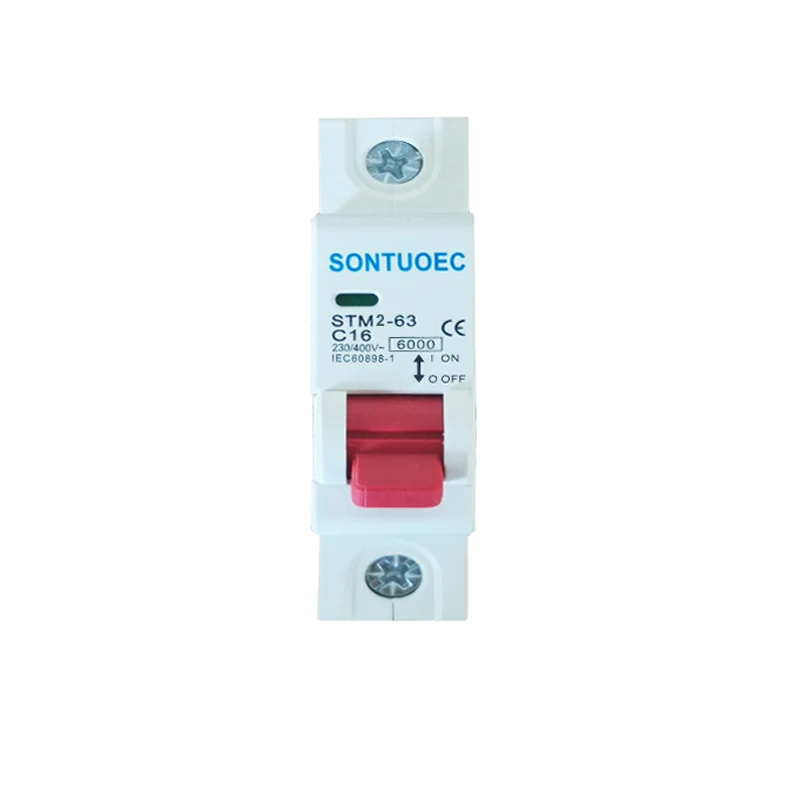

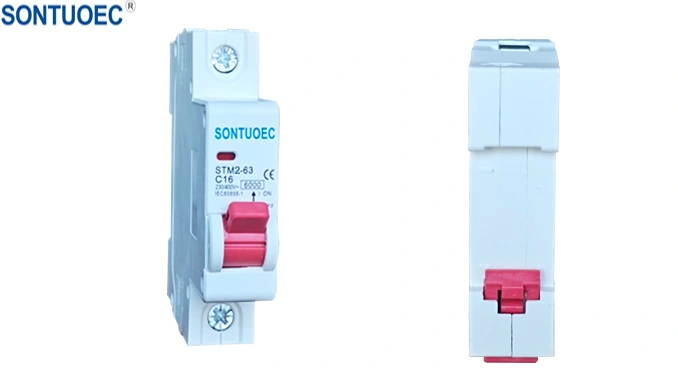

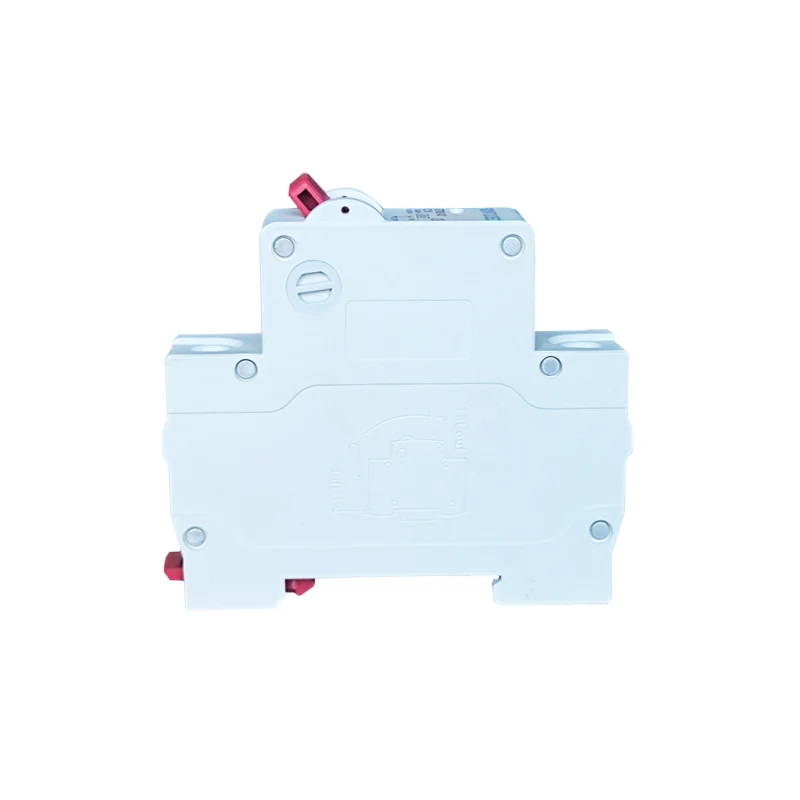

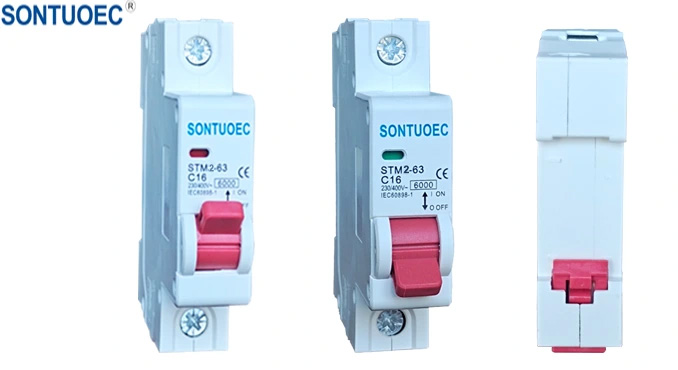

모델 |
STM2-63 |
기준 | IEC60898-1 |
폴 |
1p, 2p, 3p, 4p |
정격 전류 (in) |
1,2,4,610,16,20,25,32,40,50,63a |
정격 전압 (UN) |
AC230 (240)/400 (415) v |
파괴 용량 | 3ka, 4ka, 5ka, 6ka |
정격 주파수 |
50/60Hz |
트립 곡선 |
B, C, d |
자기 릴리스 |
B 곡선 : 3 인치와 5 인치 사이 |
C 곡선 : 5 인치와 10 인치 |
|
D 곡선 : 10 인치와 14 인치 사이 |
|
전기 기계적 지구력 |
6000 사이클 이상 |
DIN 레일은 장비 랙의 회로 차단기와 산업 제어 장비를 장착하는 데 널리 사용되는 표준 유형의 금속 레일입니다. DIN은 "Deutsche Institut für Normung"의 약자이며 보편적으로 상호 교환 가능하며 다른 제조업체의 구성 요소간에 호환성과 상호 교환 가능성이 가능합니다. DIN 레일의 일반적인 유형 중 하나는 TS35 DIN 레일로, 회로 차단기, 모터 컨트롤러 등과 같은 전기 산업 제어 제품 및 구성 요소를 장착하는 데 적합합니다.
표준화 된 설치 : DIN 레일 타입 MCB는 DIN 레일 장착 방법을 채택하여 설치 프로세스를보다 표준화되고 편리하게 만듭니다. 사용자는 회로 차단기를 레일의 해당 위치에만 삽입하면 복잡한 배선 및 수정 단계없이 설치를 완료 할 수 있습니다.

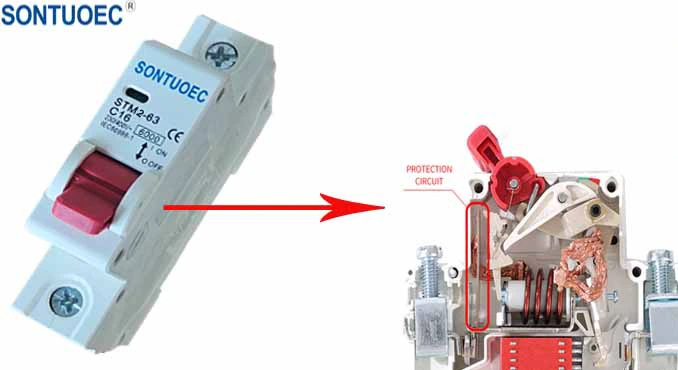

회로 보호 : 소형 회로 차단기로서 DIN 레일 타입 MCB에는 과부하 보호 및 단락 보호 기능이 장착되어 있습니다. 회로에 과부하 또는 단락이 있으면 전류를 빠르게 차단하여 결함이 팽창하고 장비 손상을 방지 할 수 있습니다.
유연성 : DIN 레일 시스템은 광범위한 장착 위치 및 공간 옵션을 제공하므로 DIN 레일 타입 MCB를 필요에 따라 회로의 다른 위치에서 유연하게 구성 할 수 있습니다.
유지 보수 용이성 : 표준화 된 장착 덕분에 DIN 레일 타입 MCB의 교체 및 유지 보수 프로세스도 훨씬 간단하고 빠릅니다. 사용자는 단순히 레일에서 결함이있는 회로 차단기를 제거하고 새로운 회로 차단기를 삽입합니다.
