제품

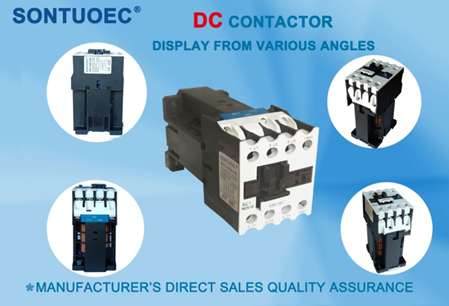

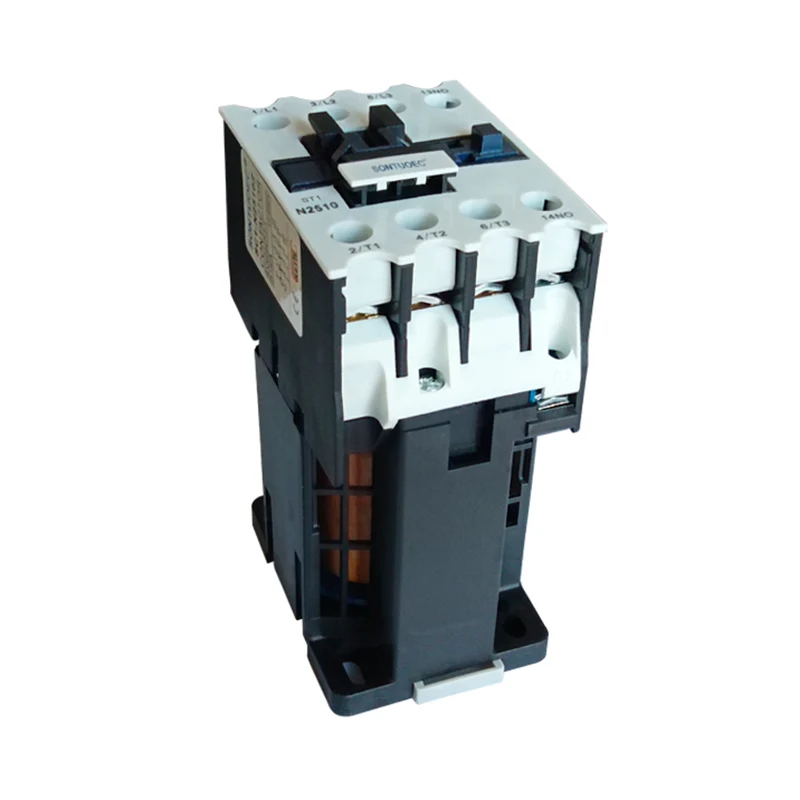

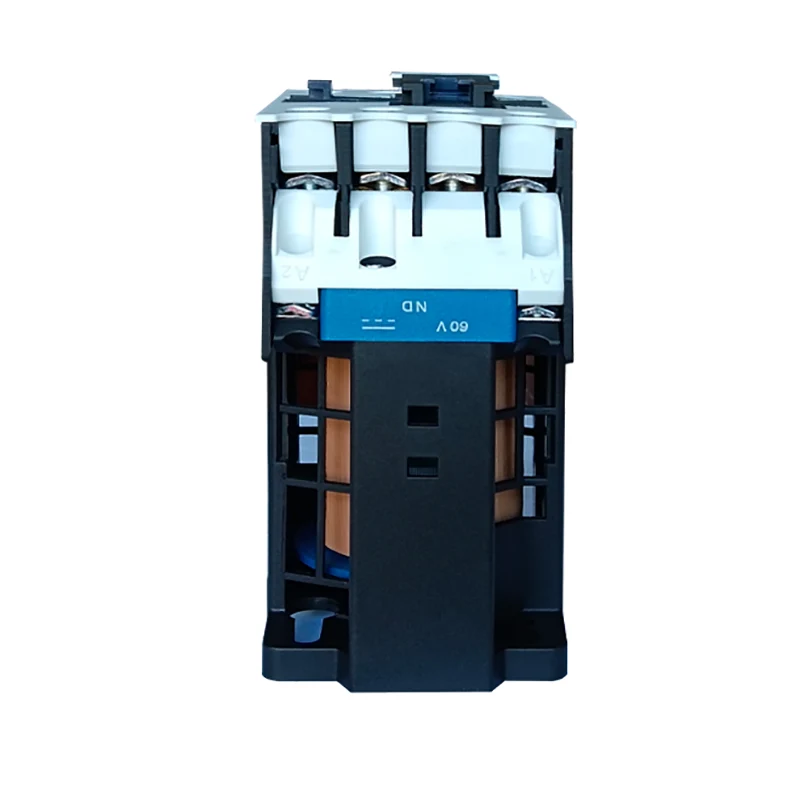

DC 자기 접촉기
DC 자기 접촉기는 코일을 통해 흐르는 DC 전류를 사용하여 접점을 닫거나 파괴하는 자기장을 생성하여 DC 회로의 OFF를 제어하는 전기 기기입니다. 주로 원격 제어, 자동화 제어 시스템 및 빈번한 작동이 필요한 DC 회로에 사용됩니다.

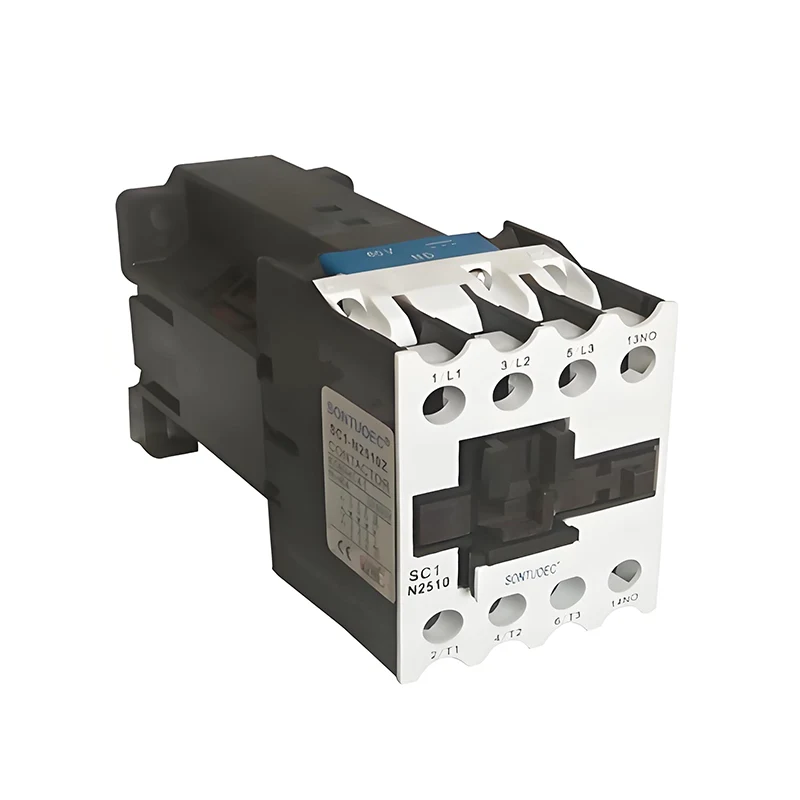

모델:SC1-N
문의 보내기
제품 설명
|
유형 |
SC1-N09 |
SC1-1N12 |
SC1-N18 |
SC1-N25 |
SC1-N32 |
SC1-N40 |
SC1-N50 |
SC1-N63 |
SC1-N80 |
SC1-N95 |
|
|
9 |
12 |
18 |
25 |
32 |
40 |
50 |
63 |
80 |
95 |
||
|
|
|
|
|
|
|
|
60 |
|
|
||
|
정격 인슐라 티오 전압 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
|
|
기존 열 |
20 |
24 |
32 |
40 |
50 |
60 |
75 |
80 |
110 |
125 |
|
|
현재의 |
|||||||||||
|
정격 운영 |
9 |
12 |
16 |
25 |
32 |
40 |
50 |
63 |
80 |
95 |
|
|
현재의 |
|||||||||||
|
제어 |
220V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
|
전원 (KW) |
380V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
35 |
37 |
45 |
45 |
|
|
440V |
4 |
5.5 |
9 |
11 |
15 |
22 |
30 |
37 |
45 |
45 |
|
|
660V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
45 |
|
메모 |
설치 |
설치 |
|||||||||
|
릴레이는 두 개의 나사를 사용할 수 있습니다 |
릴레이는 3 개를 할 수 있습니다 |
||||||||||
|
또한 35mm를 사용하십시오 |
나사와 또한 사용하십시오 |
||||||||||
|
설치 레일 |
75mm 또는 35mm 설치 |
||||||||||
|
|
레일 |
||||||||||
운영 원리
DC 자기 접촉기의 코일이 활성화 될 때, 코일의 DC 전류는 자기장을 생성한다. 이 자기장은 정적 철 코어가 전자기 흡입을 생성하여 움직이는 철 코어를 끌어내어 접촉 시스템을 작동시킵니다. 일반적으로 정상적으로 닫힌 연락처가 열리고 일반적으로 열린 연락처가 닫히므로 회로의 온/오프 제어를 실현합니다. 코일이 에너지가 해제되면 전자기 흡입이 사라지고, 이동식 철 코어는 스프링의 동작 하에서 재설정되고, 접점은 원래 상태로 돌아갑니다.
주요 구조 및 특성

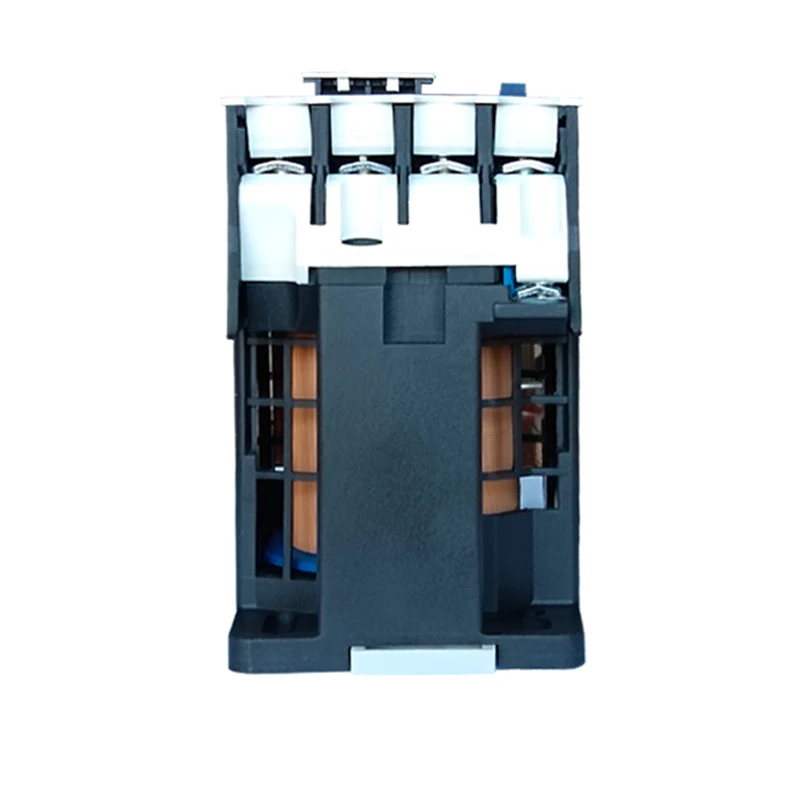

전자기 시스템 : 코일, 정적 철 코어 및 이동 철 코어 및 기타 구성 요소를 포함한 것은 자기장을 생성하고 접점의 동작을 제어하는 데있어 핵심 부분입니다.
연락처 시스템 : 회로를 켜고 끄는 데 사용되는 일반적으로 열린 연락처 및 일반적으로 닫힌 연락처를 포함합니다. 접촉 재료는 일반적으로 전기 전도성이 우수하고 고온 성능이 우수합니다.
아크 소화 장치 : 접촉이 고장 났을 때 아크를 소멸시키는 데 사용되어 접촉이 손상으로부터 보호됩니다. 대용량 컨택 터의 경우 아크 소화 장치의 설계가 특히 중요합니다.
DC 자기 접촉기는 간단한 구조, 신뢰할 수있는 행동, 장수 및 유지 보수가 쉬운 것으로 특징 지어집니다. 동시에, DC 전원 공급 장치 사용으로 인해 에너지 소비와 노이즈가 낮습니다.
선택 및 예방 조치
DC 자기 접촉기를 선택할 때 다음과 같은 요인을 고려해야합니다.
정격 전압 : 선택한 접촉기의 정격 전압이 회로의 DC 전압과 일치하십시오.
정격 전류 : 회로의 하중 전류량에 따라 적절한 정격 전류 값이있는 접촉기를 선택하십시오. 동시에, 접촉기의 과부하 용량과 단락 견도 용량을 고려해야합니다.
연락처 양식 및 번호 : 회로 제어의 요구에 따라 적절한 연락처 양식 및 번호를 선택하십시오. 예를 들어, 정상적으로 열리거나 정상적으로 닫힌 연락처가 필요하고 필요한 연락처 수.
브랜드 및 품질 : 컨택 터의 신뢰성 및 서비스 수명을 보장하기 위해 잘 알려진 브랜드 및 고품질 제품을 선택하십시오. 또한 제품의 애프터 서비스 및 기술 지원과 같은 요소를 고려하십시오.
DC 자기 접촉기를 사용하는 경우 다음과 같은 문제에주의를 기울여야합니다.
올바른 배선 : 회로 고장 또는 접촉기 손상으로 이어지는 잘못된 배선을 피하기 위해 접촉기의 배선이 올바른지 확인하십시오.
정기 검사 및 유지 보수 : 접점 청소, 코일 저항 확인 및 절연 저항을 포함하여 컨택 터를 정기적으로 검사하고 유지합니다. 컨택 터가 양호한 작업 상태인지 확인하십시오.
과부하 및 단락을 피하십시오. 접촉기의 손상을 피하고 회로의 안정성에 영향을 미치지 않기 위해 오버로드 또는 단락 상태에서 컨택 터가 오랫동안 작동하지 않도록하십시오.
