곡선 D MCB 미니어처 회로 차단기

Curve D MCB 미니어처 회로 차단기는 여러 국제 안전 표준 및 권위있는 인증을 준수함으로써 전기 시스템을 신뢰할 수있는 보호 기능을 제공하며 높은 안전성과 안정성이 필요한 다양한 응용 분야에서 널리 사용됩니다. 곡선 D MCB를 선택하고 사용하는 경우 선택은 특정 전기 시스템 요구 사항 및 부하 특성을 기반으로하고 관련 설치 및 유지 보수 코드를 따라야합니다.

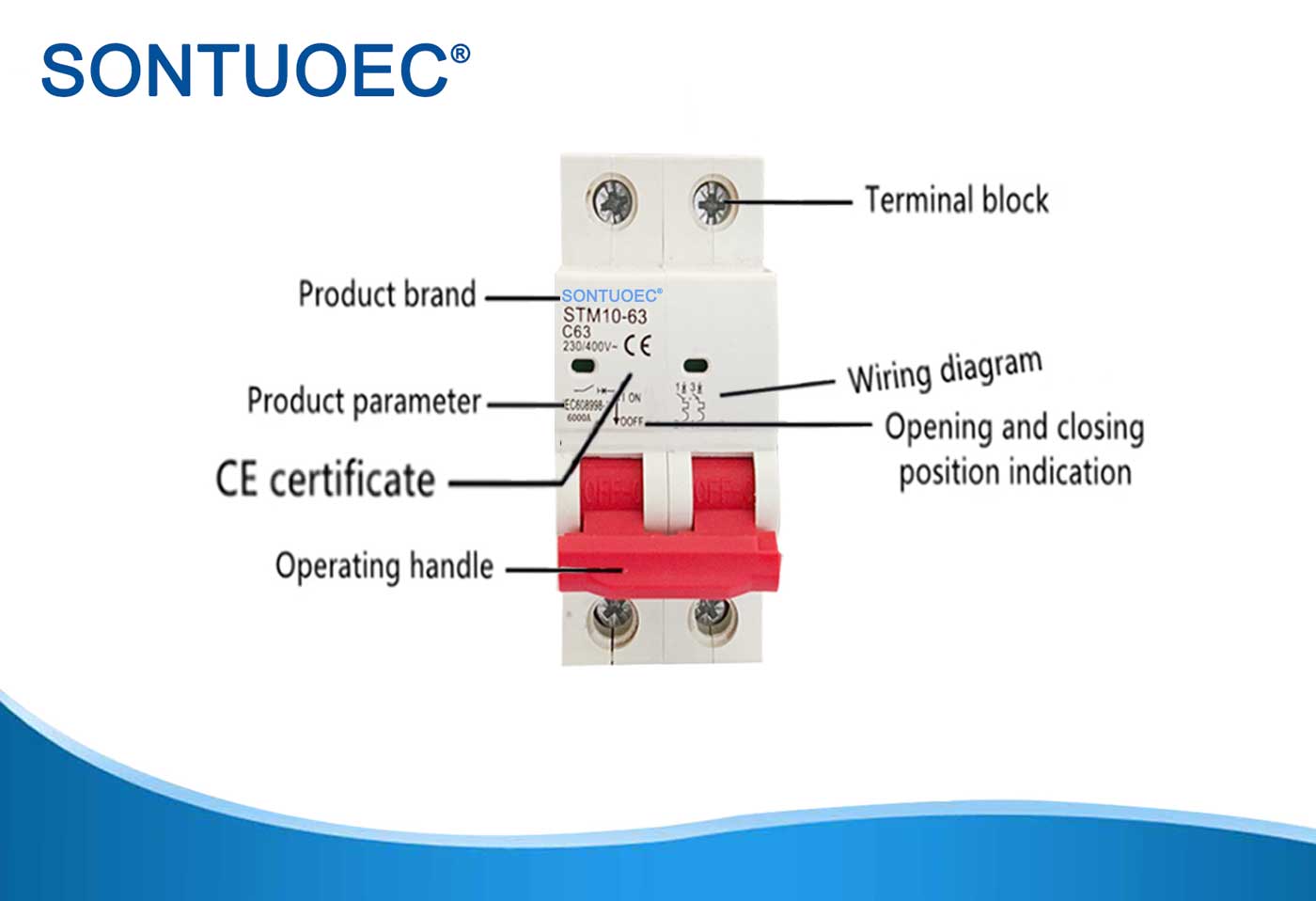

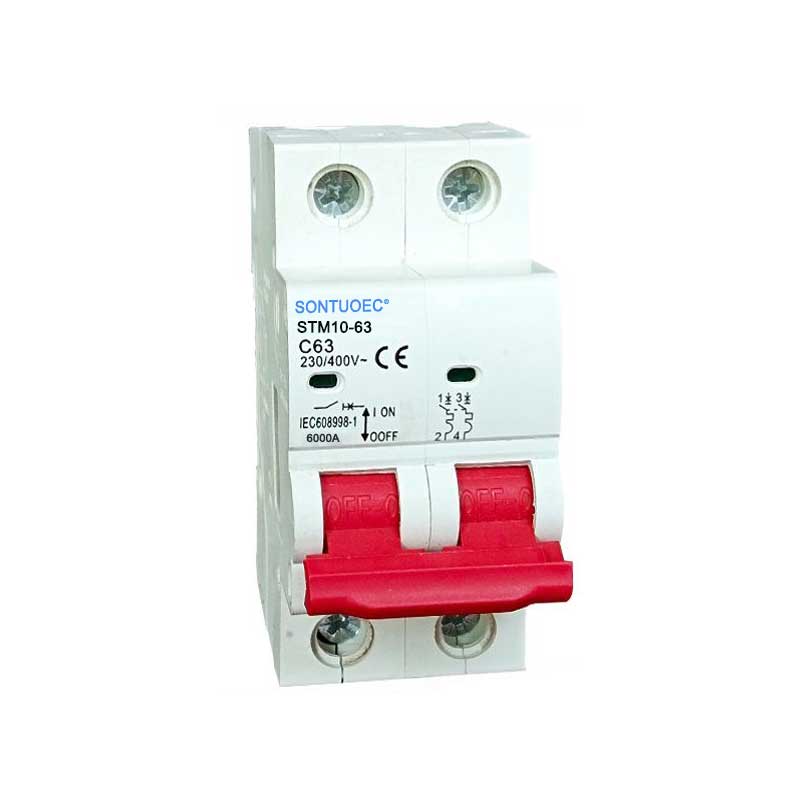

모델:STM10-63

문의 보내기

제품 설명

기준		IEC/EN 60898-1
전기 같은 특징	정격 현재	A	1,2,4,610,16,20,25,32,40,50,63a
	기둥	P	1p, 2p, 3p, 4p
	정격 전압 ue	V	AC 230/400
	절연 전압 UI	V	500
	정격 주파수	HZ	50/60
	정격 파괴 용량	A	3000, 4500, 6000
	정격 충동 견해 전압 (1.2/50) uimp	V	4000
	1 분 동안 Ind.Freq에서 유전체 시험 전압	KV	2
	오염 학위		2
	열기 릴리즈 릴리스 특성		B, C, d
기계적 특징	전기 수명	t	4000
	기계적 수명	t	10000
	보호 학위		IP20
	설정을위한 기준 온도 열 요소의	ºC	30
	주변 온도 (일일 평균 ≤35ºC)	ºC	-5 ~+40 (특별 응용 프로그램을 참조하십시오 온도 보상 보정)
	저장 온도	ºC	-25 ~+70
설치	터미널 연결 유형		케이블/핀 타입 버스 바
	케이블의 터미널 크기 상단/하단	MM2	25
		awg	18-3
	버스 바의 열 크기 상단/하단	MM2	25
		awg	18-3
	조임 토크	n*m	2
		LBS	18
	설치		빠른 클립 장치를 통해 DIN Rail EN 60715 (35mm)에서
	연결		위와 아래에서

제품 특성

 정격 전류 및 전압 : 곡선 D MCBS는 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A 등과 같은 광범위한 정격 전류 및 110V, 220V, 400V 등 및 50/60Hz의 주파수에 적합합니다.

 인출 특성 : 곡선 D MCB는 펄스 전류, 소형 모터 등을 생성하는 전기 장비와 같은 대형 인수 전류를 생성하는 높은 유도 부하 및 유통 시스템에 특히 적합합니다. 전력 분배 시스템, 전력 공급 시스템 및 전원 공급 장치 시스템과 같은 광범위한 응용 분야에서 사용할 수 있습니다. 즉각적인 파괴 전류는 일반적으로 정격 전류의 10-40 배이므로 순류가 급격히 증가하는 동안 회로를 빠르게 차단하고 장비가 손상되지 않도록 장비를 보호 할 수 있습니다.

 단락 보호 : D-Curve MCBS는 일부 제품의 6ka의 정격 단락 차단 용량과 같은 단락 회로 파괴 용량이 높으며, 이는 단락 전류로부터 회로를 안정적으로 보호 할 수 있습니다.

 안전 표준 및 인증 :이 제품은 일반적으로 EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 등과 같은 여러 국제 안전 표준을 준수하며 CE, CB, CCC, TUV 등과 같은 권위있는 인증서를 안전하고 신뢰할 수 있도록합니다.
