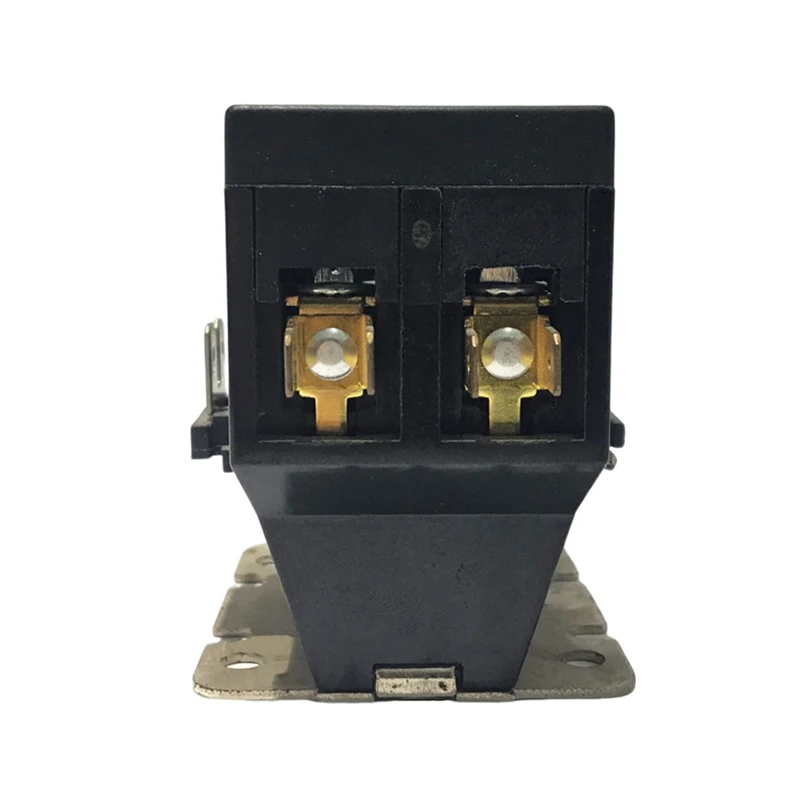

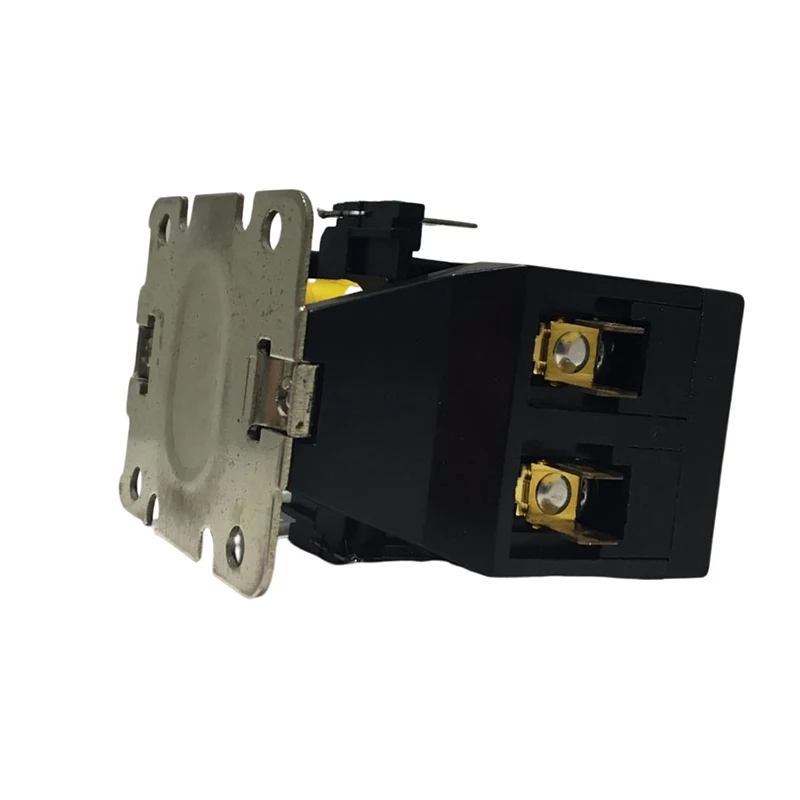

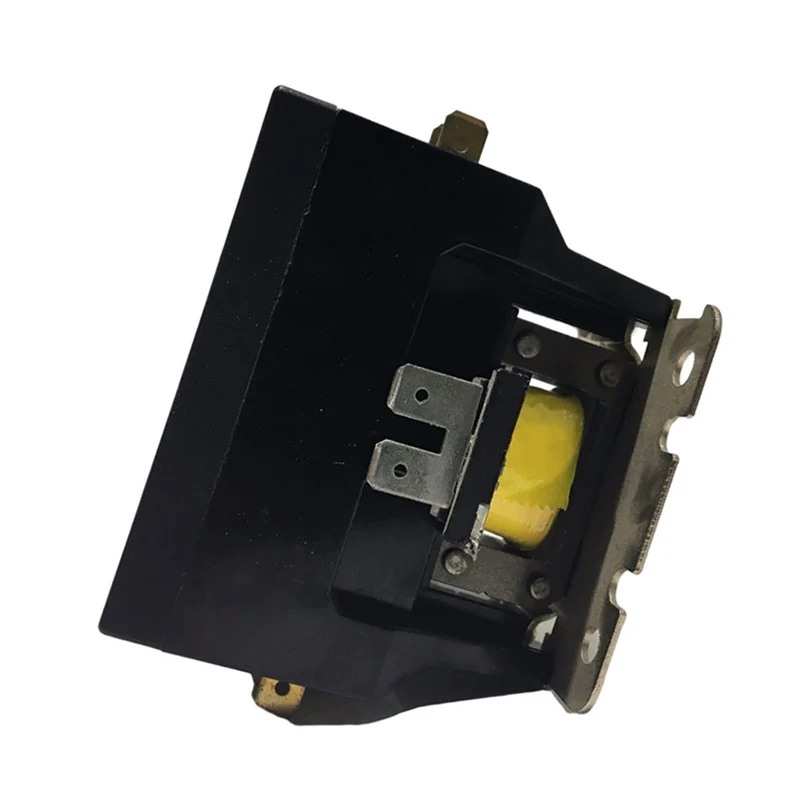

에어컨 AC 접촉기

에어컨 AC 컨택 터는 명확한 목적입니다. AC 컨택 터는 냉장, 에어컨 및 전기 가열 Systens에 사용하도록 설계되었습니다. 빠른 연결이있는 나사 단자 또는 빠른 연결로 러그 터미널로 전원 연결을 만들 수 있습니다.

문의 보내기

제품 설명

모델 번호	전체 부하	저항성 앰프 (A)	극 번호	코일 전압 ( 다섯)	라인 전압 (V)	맥스 HP		-
모델 번호	앰프 (a)	저항성 앰프 (A)	극 번호	50/60Hz	라인 전압 (V)	전압 (다섯)	하나의 단계	삼 단계
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

단열재	접촉 블록과 캐리어는 고품질입니다 전기 등급 써모스셋 수지
온도 범위	-40 ° F ~ 150 ° F; -5-+40
기계적 수명 (부하 없음)	UL 및 ARI 사양 표준을 준수합니다
전기 생활	UL 및 ARI 사양을 준수합니다 기준
체중 (근사)	9.25 온스
코일 주파수	50/60Hz
코일 단열재	클래스 B (130ºC)
종료	압력 커넥터 및 이중 1/4 Q.C
작동하다	공칭 코일 콜 테이지의 85%; 110% 최대 금고 작동하다
듀티 사이클	마디 없는

구조와 특징

구조:

전자기 시스템 : 코일, 코어 등과 같은 구성 요소가 포함되어 있으며 접점 시스템의 개방 및 닫기를 구동하기 위해 자기 플럭스를 생성하는 데 사용됩니다.

연락처 시스템 : 주요 연락처 및 보조 연락처가 포함되어 있습니다. 기본 접촉은 에어컨 시스템의 정격 전류를 전달하는 데 사용되는 반면, 보조 접촉은 제어 신호의 전송 및 피드백을 실현하는 데 사용됩니다.

아크 소화 장치 : 접점이 손상되지 않도록 접촉이 끊어 질 때 생성 된 아크를 소멸시키는 데 사용됩니다.

쉘 및 열 소산 장치 : 내부 부품을 외부 환경으로부터 보호하고 필요한 열산 기능을 제공하는 데 사용됩니다.

특징:

전문화 : 전기 조절을위한 에어컨 시스템의 요구를 충족시키기 위해 에어컨 시스템을 위해 설계되었습니다.

신뢰성 : 접촉 시스템은 장기 안정적인 작동을 보장하기 위해 전기 전도성이 우수하고 내마모성이 우수한 고품질 재료로 만들어집니다.

안전 : 완벽한 아크 소화 장치가 장착되어 접점 및 주변 환경에 대한 아크 손상을 효과적으로 방지합니다.

호환성 : 설치 및 시운전에 편리한 광범위한 에어컨 시스템 및 전기 제어 시스템과 호환됩니다.

작업 원칙

2P 에어컨 AC 접촉기의 코일이 활성화되면 철 코어가 자기가되어 접촉 시스템이 닫히도록하여 에어컨 시스템을 전원에 연결합니다. 코일이 에너지 화되면 철 코어는 자성을 잃고 접촉 시스템은 스프링의 동작에 의해 분리되어 에어컨 시스템을 전원에서 분리합니다. 이러한 방식으로, 접촉기는 에어컨 시스템의 원격 제어를 실현할 수 있습니다.

Air Conditioning AC Contactor
