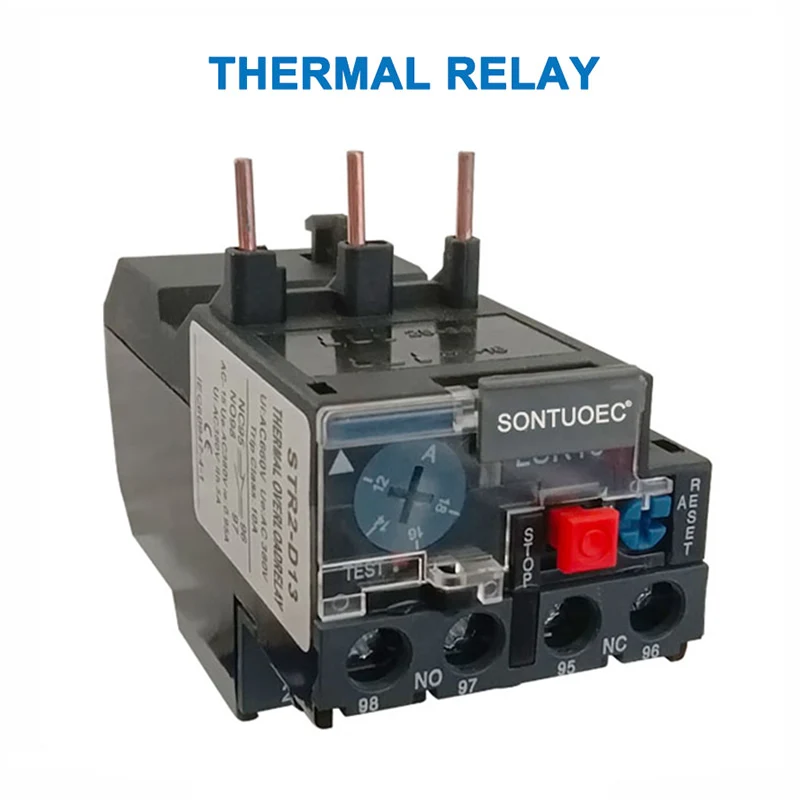

열 계전기의 작동 원리 및 선택 주의 사항

열 릴레이릴레이 제품군의 중요한 구성원으로 생산에 자주 사용되며 매우 중요합니다.

열 계전기의 작동 원리

열을 발생시키는 열 계전기의 발열체는 모터 회로와 직렬로 연결되어야 합니다. 이를 통해 열 계전기는 모터 과부하 전류를 직접 감지할 수 있습니다. 열 계전기의 감지 요소는 일반적으로 바이메탈 스트립입니다. 바이메탈 스트립은 선팽창 계수가 서로 다른 두 개의 금속 시트를 기계적으로 함께 압축한 복합재입니다. 팽창계수가 큰 층을 활성층, 팽창계수가 작은 층을 수동층이라고 합니다. 가열되면 바이메탈 스트립이 선형으로 팽창합니다. 두 금속층의 서로 다른 선팽창 계수와 긴밀한 접촉으로 인해 바이메탈 스트립은 수동층 쪽으로 구부러집니다. 이러한 굽힘으로 인해 발생하는 기계적 힘으로 인해 접점이 작동하게 됩니다.

열 릴레이 해부

A열 릴레이가열 요소, 바이메탈 스트립, 접점, 변속기 및 조정 메커니즘으로 구성됩니다. 발열체는 보호 모터의 주 회로와 직렬로 연결된 저저항 저항선입니다. 바이메탈 스트립은 열팽창 계수가 다른 두 개의 금속 시트를 함께 눌러 형성됩니다. 모터에 과부하가 걸리면 발열체에 흐르는 전류가 설정 전류를 초과하여 바이메탈 스트립이 열로 인해 위쪽으로 구부러져 플레이트에서 분리되어 상시 폐쇄 접점이 열립니다. 상시 폐쇄 접점은 모터 제어 회로에 연결되어 있기 때문에 접점이 열리면 연결된 접촉기 코일의 전원이 차단되고, 이에 따라 접촉기의 주 접점이 열리고 모터의 주 회로의 전원이 차단되어 과부하 보호 기능이 제공됩니다.

열 릴레이의 기능

주로 비동기 모터에 과부하 보호를 제공하는 데 사용됩니다. 작동 원리는 과부하 전류가 열 요소를 통과할 때 바이메탈 스트립이 가열되고 구부러져 액추에이터를 밀고 접점을 작동시켜 모터 제어 회로를 분리하고 모터를 차단하여 과부하 보호 기능을 제공한다는 것입니다. 굽힘 과정 중 바이메탈 스트립의 열 전달에 오랜 시간이 걸리기 때문에 열 계전기는 단락 보호에 사용할 수 없습니다. 과부하 보호 열 계전기의 과부하 보호로만 사용할 수 있습니다.

열 계전기의 목적

열 릴레이주로 회로 과부하 보호에 사용됩니다.

 작동 원리는 과부하 전류가 열 요소를 통과할 때 바이메탈 스트립이 가열되고 구부러져 액추에이터를 밀고 접점을 작동시켜 회로를 분리하고 부하를 정지시켜 과부하 보호 기능을 제공한다는 것입니다. 굽힘 과정에서 바이메탈 스트립의 열 전달에 오랜 시간이 걸리기 때문에 열 계전기는 단락 보호용으로 사용할 수 없고 과부하 보호용으로만 사용할 수 있습니다.

열동 계전기 선택 시 주의 사항
